SCHRITT 6 -SITZ- UND RÜCKENLEHNENRAHMENMONTAGE
A. Befestigen Sie den Sitzliege-Hauptrahmen # 19 und die 2 beiden Rückenlehnenrahmen # 21
mit der Schraube # 34 M10 x 180, 2 Unterlegscheiben # 45 M10 und 1 Kontermutter # 46 M10
wie in Diagramm 5 dargestellt.
B. Führen Sie die verstellbare Rückenlehnenstange # 26 in die vorgebohrten Mittellöcher am
Rückenlehnenrahmen # 21 ein, wie in Diagramm 5 dargestellt.
Hinweis: Ziehen Sie die Schraube # 34 nicht zu fest an, da Rückenlehne und Sitz in verschie-
dene Positionen gedreht werden müssen.

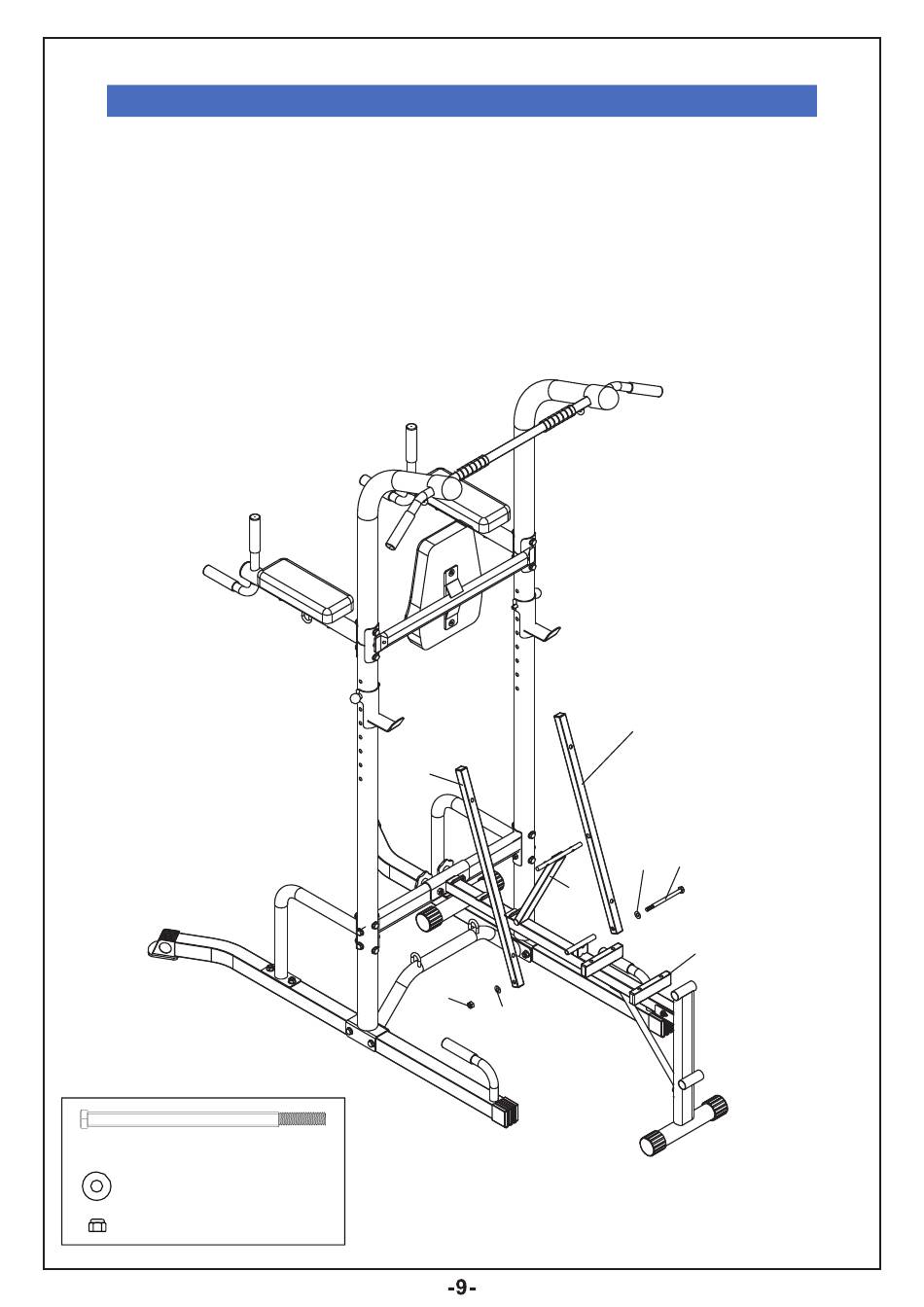

Diagramm 6
#34 M10X180MM 1PC
#45 M10 2PCS
#46 M10 1PC
21
26
46
45
21
34
45
19
