SCHRITT 3- MONTAGE VON VKR UND OBEREM RAHMEN
A. Schieben Sie den oberen aufrechten Rahmen # 9 über das konische Ende des aufrechten
Rahmens # 10 und richten Sie die Löcher so aus, dass der gebogene Teil von # 9 zur Rückseite
des Turms zeigt.
B. Befestigen Sie den Tauchgriff # 5 und die VKR-Polsterstütze am oberen Rahmen 9 mit 4
Schrauben # 38 M10 x 80, 8 Unterlegscheiben # 43 M10 und 4 Kontermuttern # 46 M10.
C. Befestigen Sie den Klimmzugbügel # 8 am Ende des oberen aufrechten Rahmens # 9 mit 2
Schrauben # 35 M8 x 35 und 2 runden Kappen # 22, wie im Diagramm 3 dargestellt

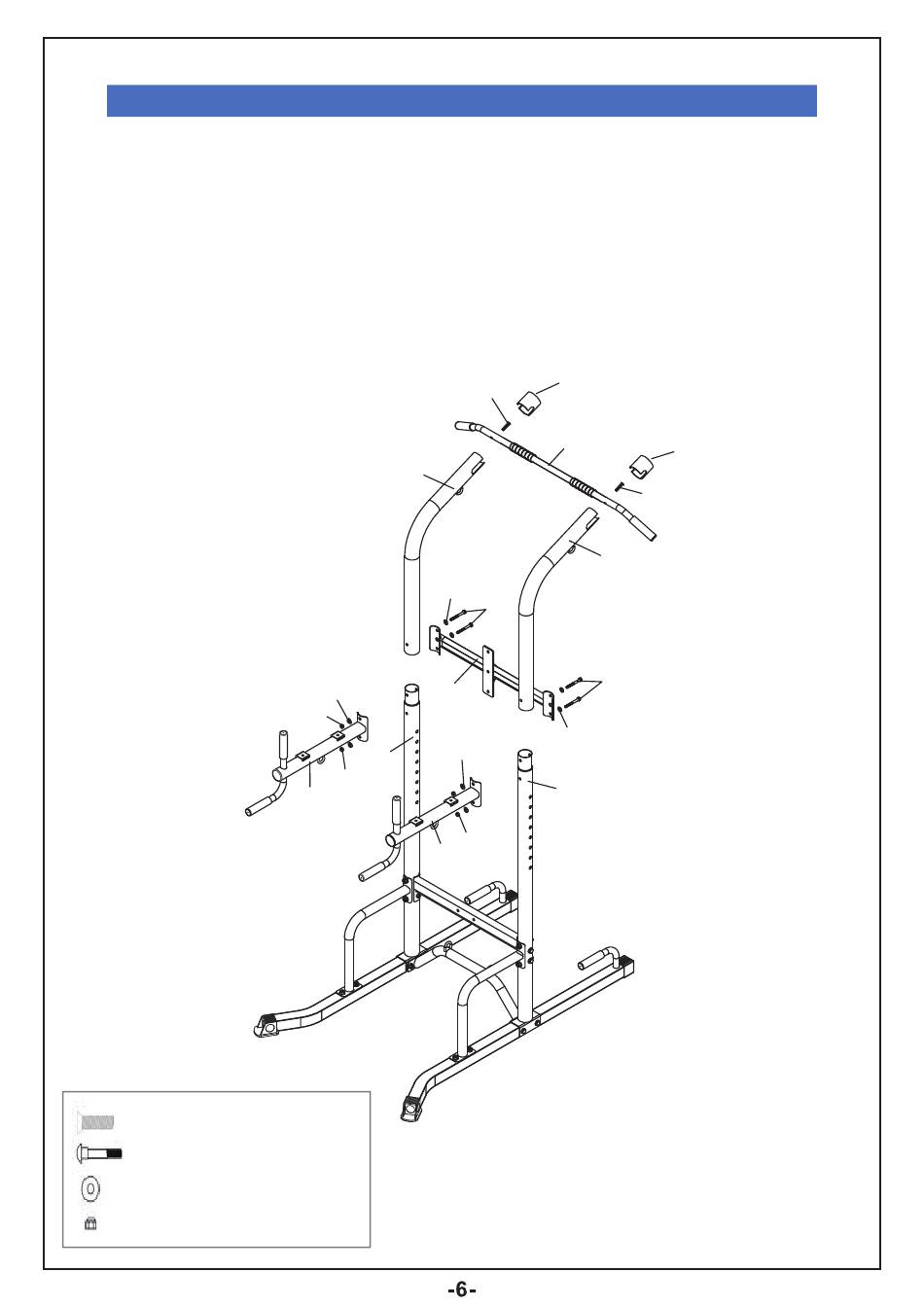

DIAGRAMM 3
#35 M8X35 2PCS
#38 M10X80 4PCS
#43 M10 8PCS
#46 M10 4PCS
9
43
43
3
46
43
10
46
5
46
5
22
35
8
35
9
38
38
43
10
22
