SCHRITT 7- MONTAGE DER LIEGEAUFLAGEN UND ROLLEN
A. Befestigen Sie das Sitzpolster # 24 am Hauptrahmen der Liege # 19 mit 4 x M8X55-Schrau-
ben # 42 und 4 x M8-Unterlegscheiben # 44.
B. Befestigen Sie das lange Rückenlehnenpolster # 23 am Rückenlehnenrahmen # 21 mit 4
Schrauben # 41 M8 x 40 und 4 Unterlegscheiben # 44 M8 .
C. Schieben und zentrieren Sie die Schaumstoffstangen # 25 durch die runden Montagehalter-
ungen am vorderen Liegebein # 20 und schieben Sie je 2 Schaumstoffrollen # 30 auf jeder
Seite für beide Stangen
HINWEIS: ZIEHEN SIE ALLE SCHRAUBEN ZU DIESEM ZEITPUNKT FEST

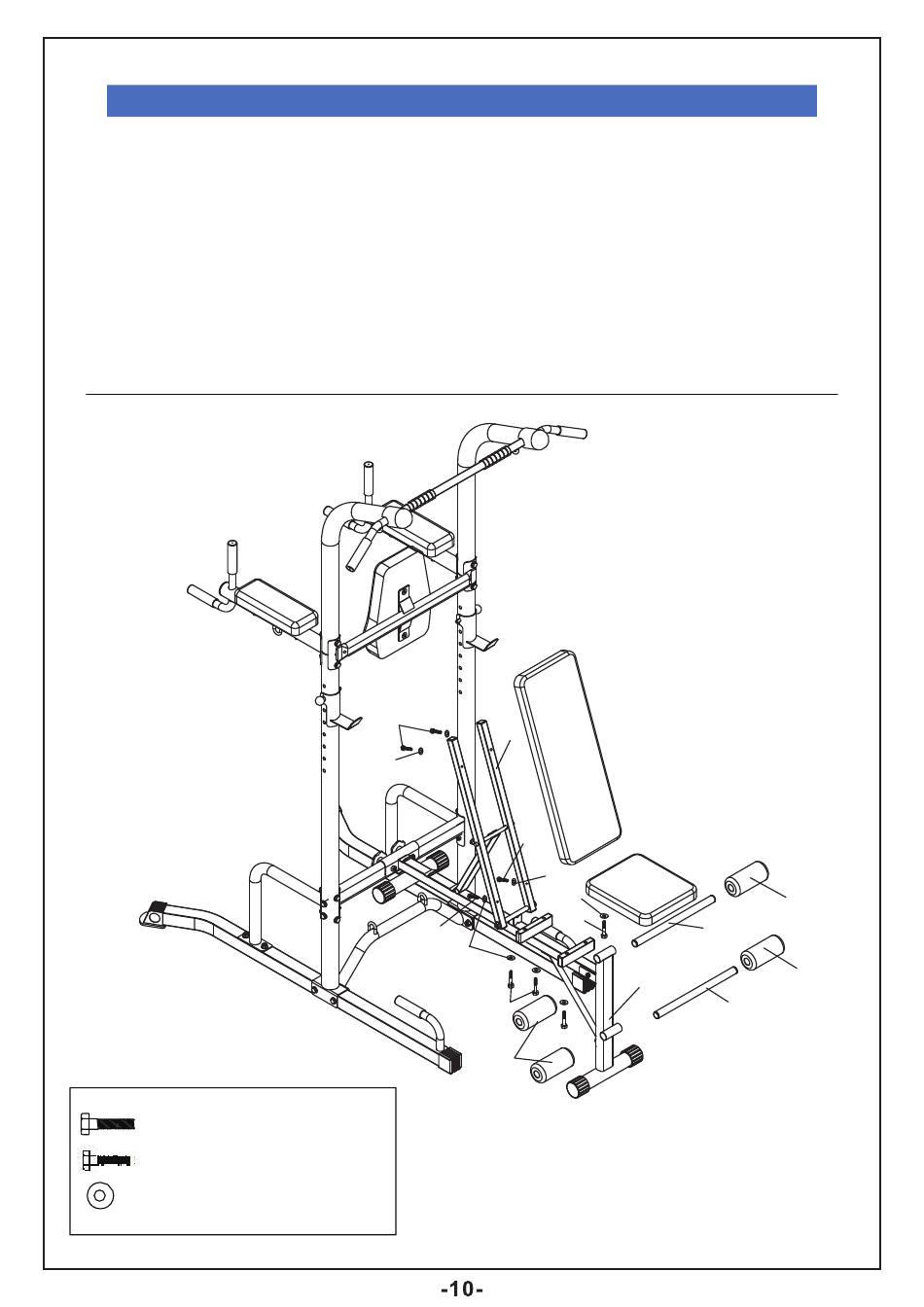

Diagramm 7
#41 M8X40MM 4PCS
#42 M8X55MM 4PCS
#44 M8 8PCS
41
21
44
41
41
44
42
30
23
44
24
42
25
20
25
30
30
