SCHRITT 1 - MONTAGE DES UNTEREN RAHMENS
Verbinden Sie den linken Grundrahmen # 1, den rechten Grundrahmen # 2 und den unteren
Ständerrahmen # 2 # 10 mit dem Grundrahmen # 6. Verbinden Sie den Rahmen mit 4 Schrau-
ben # 39 M10 x 75 und 8 Kontermuttern # 45 M10 und 4 # 46 M10 wie in Diagramm 1 darg-
estellt.

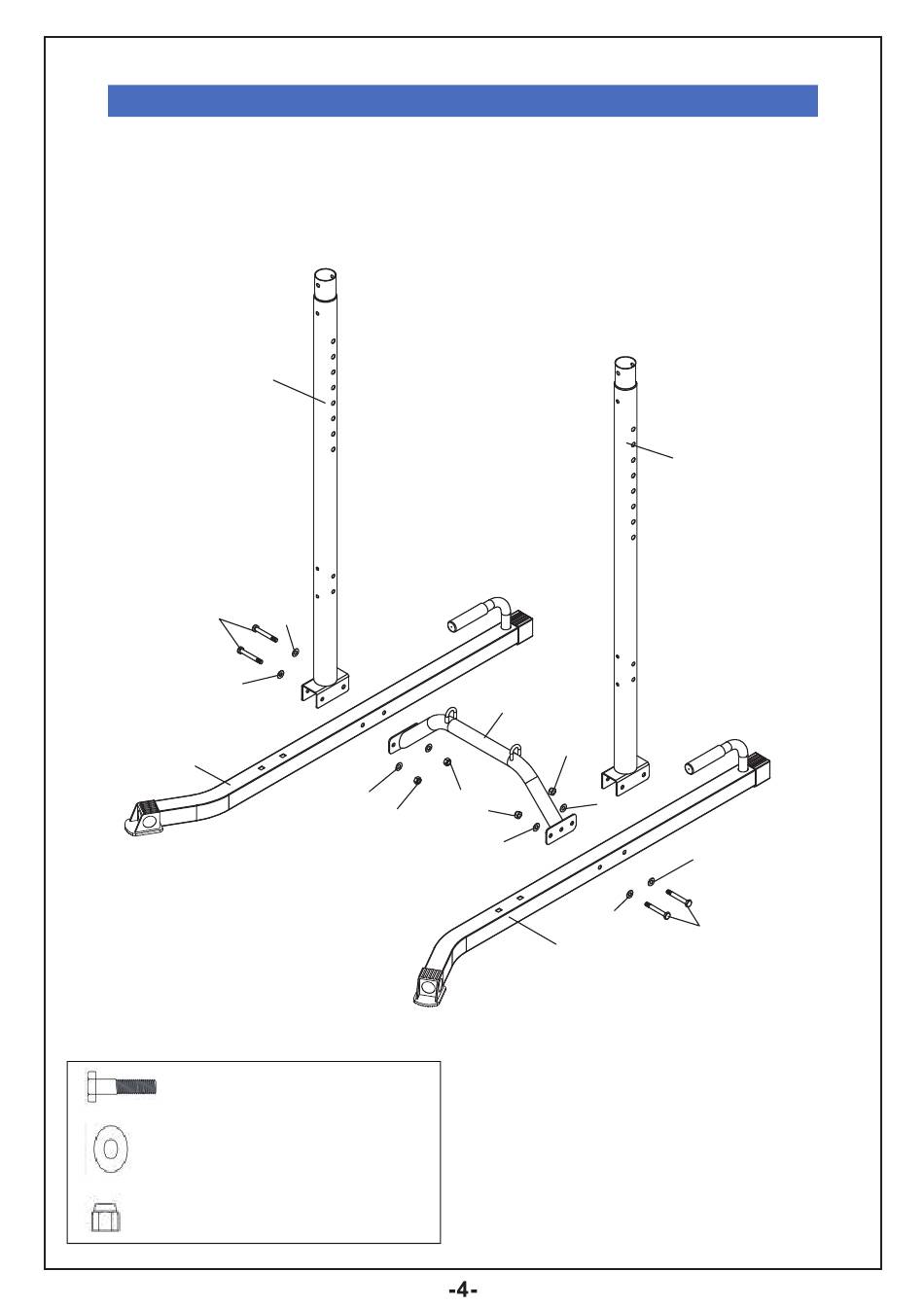

Diagramm 1
39
45
2
#39 M10X75MM 4PCS
#45 M10 8PCS
#46 M10 4PCS
10
45
45
46
6
46
46
45
45
45
1
10
45
39
