SCHRITT 2 - MONTAGE DER STÜTZSTREBEN UND DES MITTLEREN RAHMENS
A. Setzen Sie 2 # 10 untere Stützrahmen über das konische Ende des Stützrahmens und richt-
en Sie die Löcher aus.
B. Verbinden Sie mit 4 # 39 M10 x 75-Schrauben und 4 # 33 M10-Unterlegscheiben den # 7
Liegestützrahmen wie in Diagramm 2 dargestellt
C. Befestigen Sie 2 vertikale Stabilisatoren # 4 an den unteren Ständerrahmen # 10 mit 4
Schrauben # 38 M10 x 80, 4 # 33 M10 Unterlegscheibe, 4 Unterlegscheiben # 43 M10 und 4
Kontermuttern # 46.
D. Befestigen Sie die Vertikalstabilisatoren # 4 an den Untergestellen # 1 und # 2 mit 4 Schrau-
ben # 37 M10 x 65, 4 Unterlegscheiben # 45 M10 und 4 Kontermuttern # 46, wie in Diagramm 2
dargestellt.

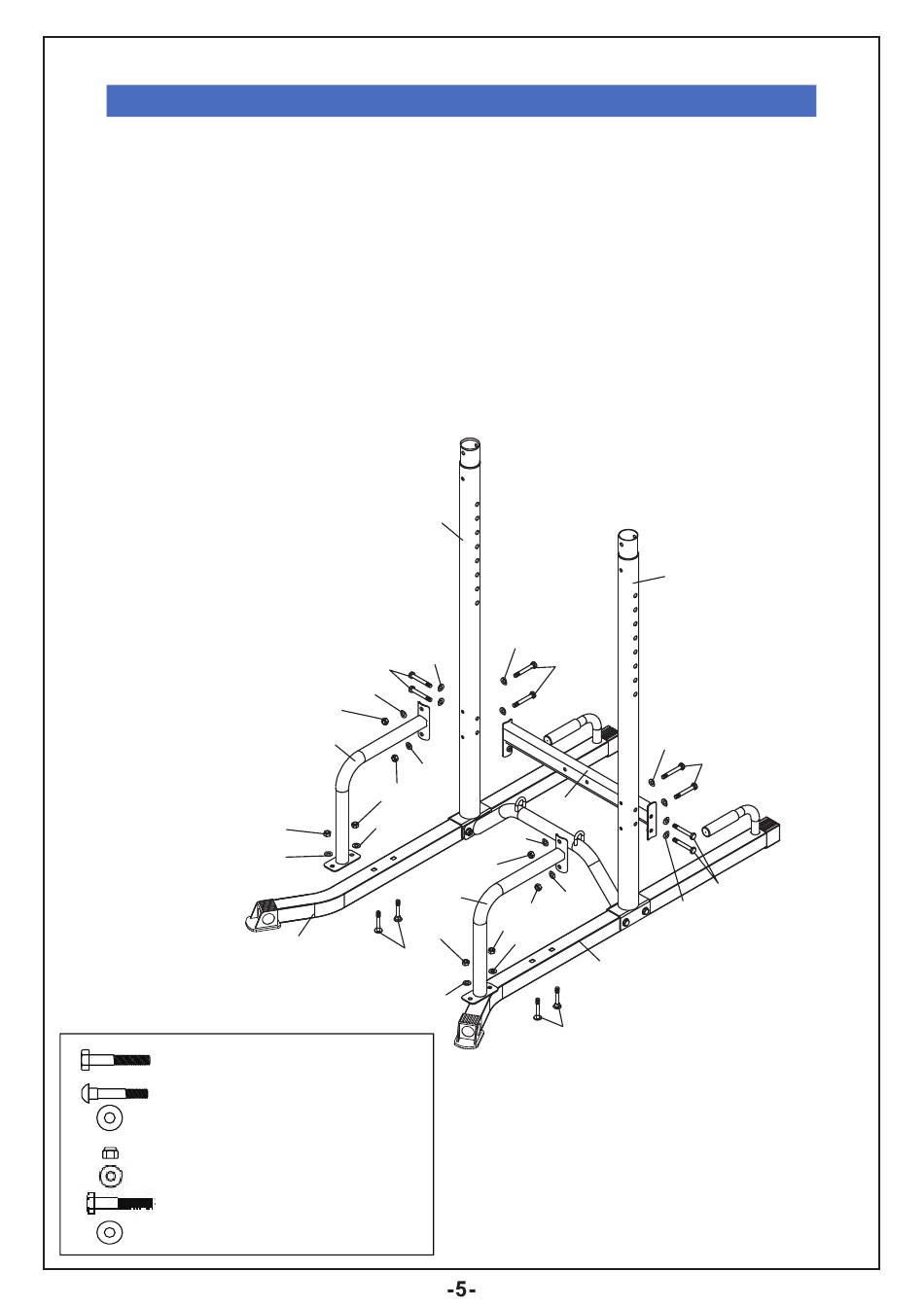

Diagramm 2
#39 M10X75MM 4PCS
#37 M10X65MM 4PCS
#45 M10 4PCS
#46 M10 8PCS
#33 M10 8PCS
#38 M10X80MM 4PCS
#43 M10 4PCS
10
33
39
43
46
4
43
46
46
45
45
2
37
45
33
38
7
43
46
4
43
46
46
45
1
37
10
33
38
39
33
