Vorderrad

• Bei nicht korrekt eingebauten Laufrädern kann das Brems­ und Fahrverhalten
negativ beeinträchtigt werden kann. Unfallgefahr!
• Ziehen Sie alle zuvor gelösten Schrauben und Muttern wieder fest an. Das
Vorderrad kann sich sonst während der Fahrt lösen! Führen Sie nach dem
GEFAHR
Einbau vorsichtig eine Testfahrt durch. Unfallgefahr!

Vorderrad ausbauen

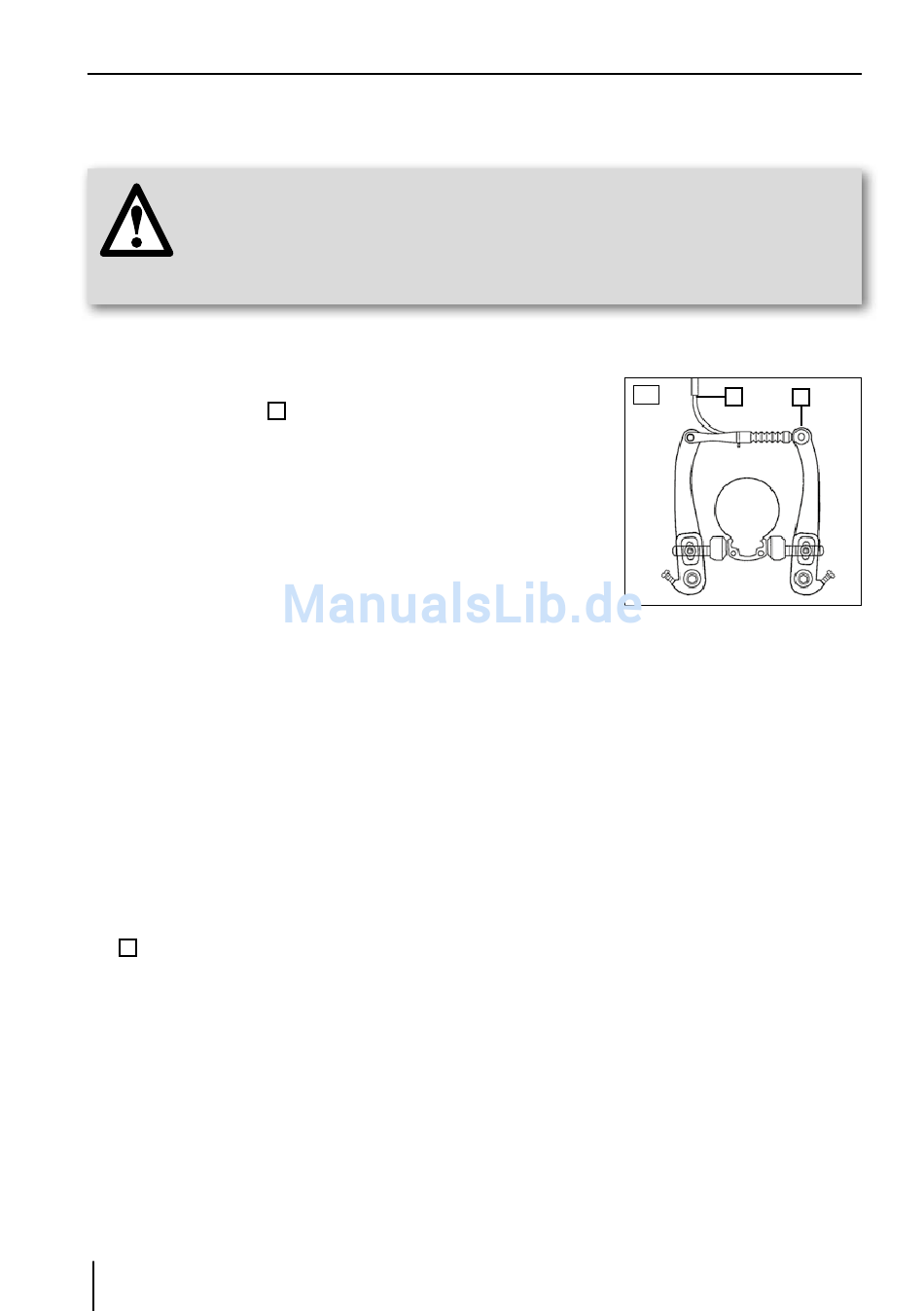

1. Lösen Sie bei Modellen mit V-Brake-Felgenbremsen zu-
vor die Schraube
mittels eines 5-mm-Innen-Sechskantschlüssels.
2. Ziehen Sie, falls vorhanden, das Nabendynamokabel
von der Steckverbindung ab.
3. Lösen Sie die Achsmuttern, die den festen Sitz des Vorder-
rades gewährleisten, mit einem 15-mm-Schlüssel. Bei Mo-
dellen, bei denen das Vorderrad mit einem Schnellspan-
ner gesichert ist, lösen Sie den Hebel des Schnellspanners
(s. auch Kapitel Schnellspanner).
4. Nehmen Sie die Muttern samt Unterlegscheiben von der Achse ab.
5. Ziehen Sie das Vorderrad aus der Achsaufnahme heraus.

Vorderrad einbauen

1. Setzen Sie das Vorderrad, mit dem Nabendynamokabel (falls vorhanden) auf der rech-
ten Seite, gerade in die Achsaufnahme.
2. Stecken Sie die Unterlegscheiben und Muttern auf die Achse.
3. Ziehen Sie die Achsmuttern mit einem 15-mm-Schlüssel gemäß der Drehmomentvorgabe
fest an. Bei Modellen mit Achsschnellspanner schließen Sie den Schnellspannhebel
(s. auch Kapitel Schnellspanner).
4. Stecken Sie das Nabendynamokabel in die Steckbuchse (falls vorhanden).
5. Befestigen Sie bei Modellen mit V-Brake-Felgen-Bremse den Bremszug mit der Schraube
(Abb. PP) mit einem 5-mm-Innen-Sechskantschlüssel.
2
6. Stellen Sie abschließend die Bremse und den Bremshebel neu ein (s. Kapitel „Bremse").
Hinterrad
Die Vorgehensweise beim Aus- und Einbau des Hinterrades ist von dem verbauten Schalt-
systems abhängig (siehe Kapitel Schaltung).
32
(Abb. PP) der Bremszug-Befestigung
2
Laufräder
PP
1
2
