Laufräder
Felgen
• Bei Verwendung einer V­Brake­Felgenbremse müssen die Felgenflanken
stets frei von Schmutz, Ölen und Fetten sein, da sonst die Bremsleistung
nachlassen oder die Bremse sogar völlig wirklungslos werden kann.
Unfallgefahr!
GEFAHR
• Tauschen Sie verschlissene Felgen umgehend aus, da die Felge sonst unter
Belastung brechen kann. Beschädigungs­ und Unfallgefahr!
ACHTUNG

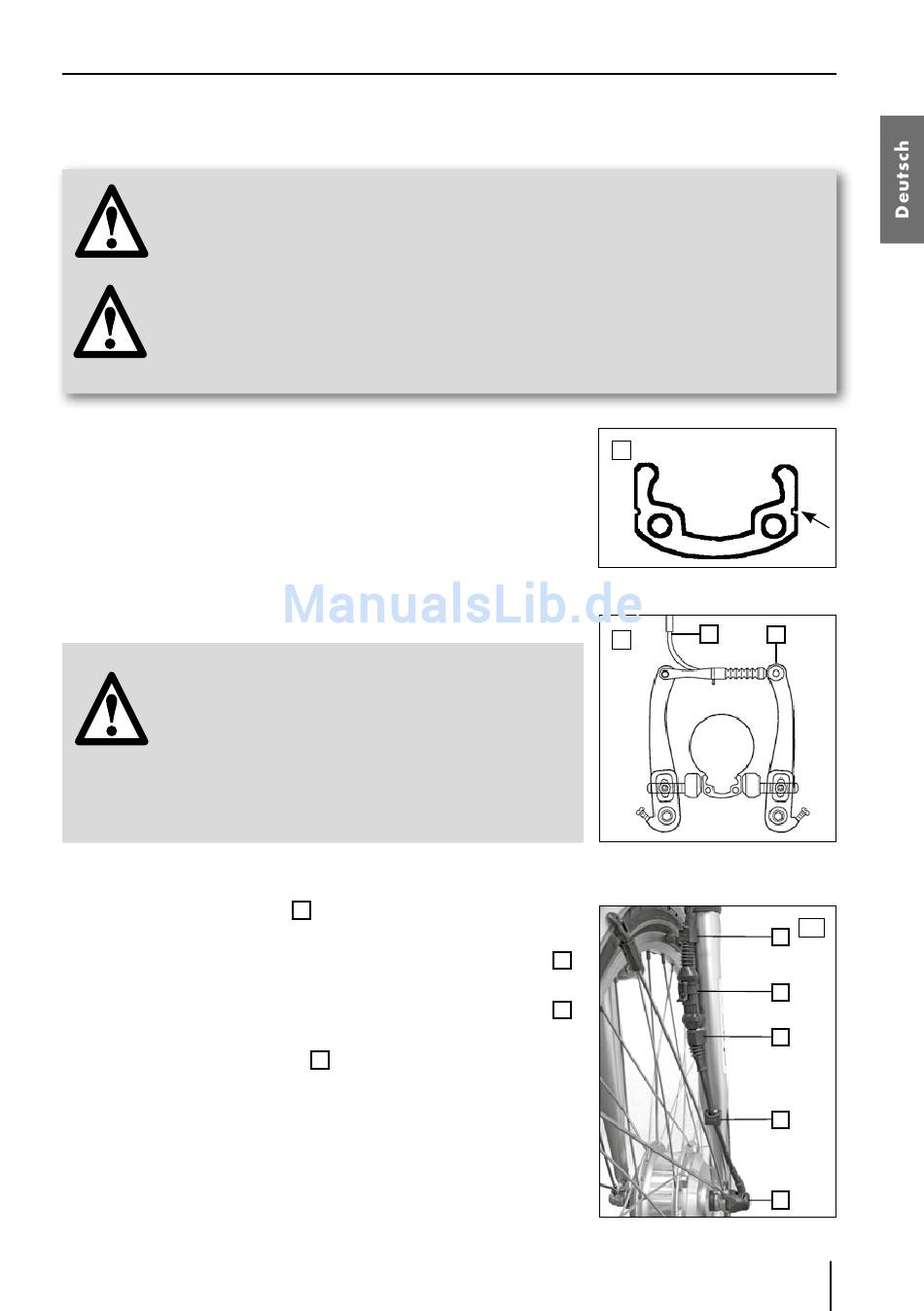

Durch den Gebrauch einer V-Brake-Felgenbremse ver-
schleißt die Felge mit der Zeit. Als Verschleißindikator ist des-
halb eine Nut bzw. ein Punkt an der Seitenflanke der Felge
angebracht (Abb. Y). Ist dieser nicht mehr sichtbar, so ist der
Verschleiß bereits fortgeschritten und die Felge muss umge-
hend ausgetauscht werden.

Vorderrad

• Bei nicht korrekt eingebauten Laufrädern
kann das Brems­ und Fahrverhalten negativ
beeinträchtigt werden kann. Unfallgefahr!
• Ziehen alle zuvor gelösten Schrauben und
GEFAHR
Muttern wieder fest an. Das Vorderrad kann
sich sonst während der Fahrt lösen! Führen
Sie nach dem Einbau vorsichtig eine Testfahrt
durch. Unfallgefahr!

Vorderrad ausbauen

1. Lösen Sie die Schraube
gung mittels eines 5-mm-Innen-Sechskantschlüssels.
2. Lösen Sie die Schraube des oberen Kabelhalters
(Abb. AA ) mit einem Schraubenzieher.
3. Ziehen Sie das Motorkabel an der Steckverbindung
(Abb. AA) ab.
4. Ziehen Sie die Kappen
und linken Achsseite ab.
5. Lösen Sie die Muttern, die den festen Sitz des Vorder-
rades gewährleisten, mit einem 18-mm-Schlüssel.
6. Nehmen Sie die Muttern samt Unterlegscheiben von der
Achse ab.
7. Ziehen Sie das Vorderrad aus der Achsaufnahme heraus.
(Abb. Z ) der Bremszug-Befesti-
2
(Abb. AA) von der rechten
3
Y
1
Z
1
2
2
AA
1
2
1
1
3
