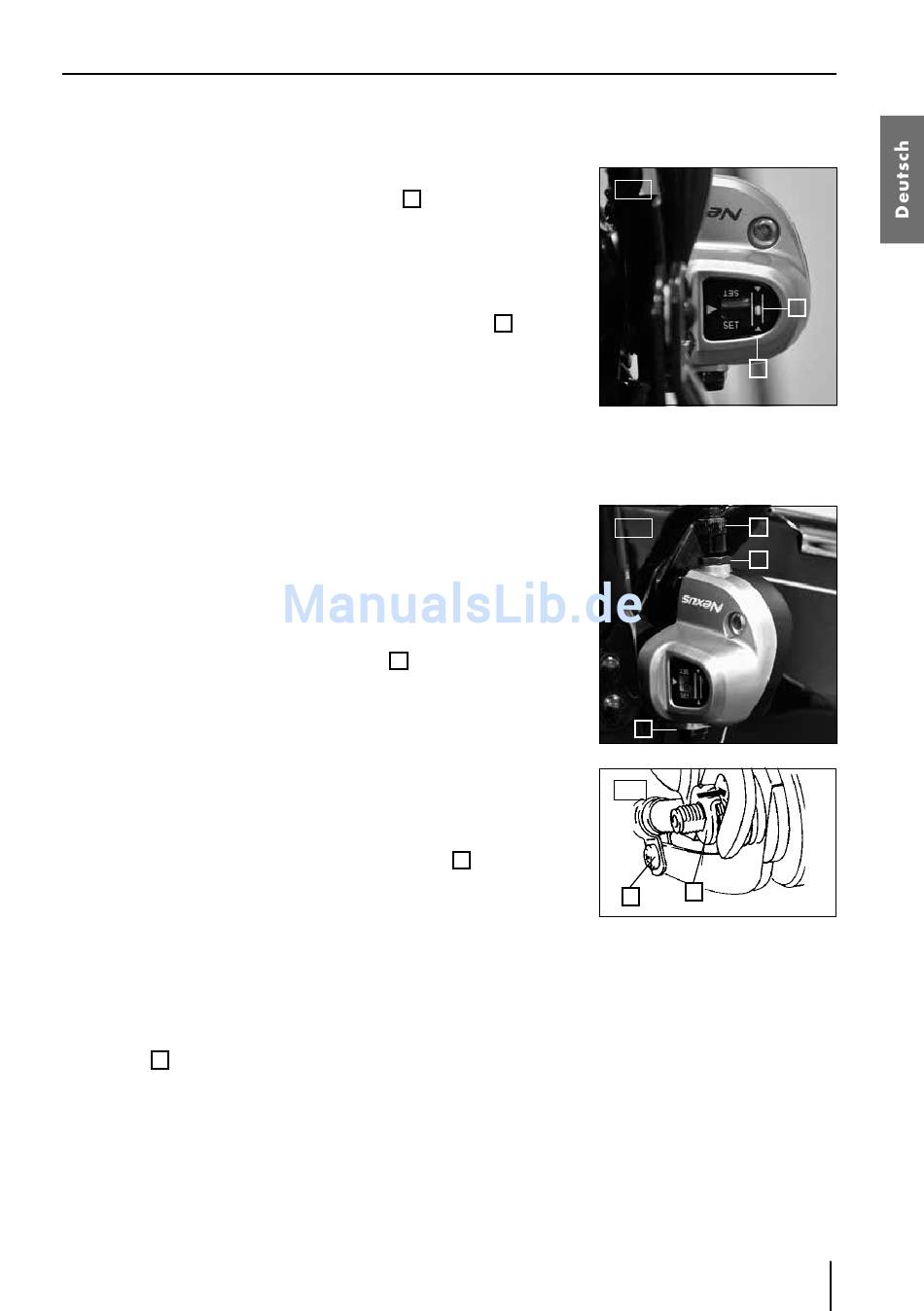

Schaltung
Hinterrad ausbauen
1. Legen Sie am Schaltgriff den 1. Gang ein.
2. Lösen Sie die Befestigungsschraube
Schaltbox.
3. Nehmen Sie die Schaltbox ab.
4. Ziehen Sie den nun sichtbaren Schaltstift aus der Achs-
bohrung heraus.
5. Lösen Sie die Schraube des Bremsgegenhalters
JJJ) auf der linken Seite des Fahrrades mit einem Schrau-
benzieher.
6. Lösen Sie die Achsmuttern auf beiden Seiten des Hinter-
rades mit einem 15-mm Schlüssel.
Hinterrad einbauen
1. Legen Sie am Schaltgriff den 1. Gang ein.
2. Legen Sie die Kette auf das Ritzel.
3. Setzen Sie das Hinterrad in das Ausfallende. Achten Sie
darauf, dass das Laufrad gerade in der Aufnahme sitzt
und die Kette angemessen gespannt ist. (siehe Kapitel
Kettenspannung).
4. Setzen Sie die Sicherungsscheibe
tig so auf die Achse, dass die Verzahnung im Ausfall-
ende liegt.
5. Stecken Sie die Unterlegscheibe auf rechte Achsseite.
6. Befestigen Sie das Laufrad beidseitig mit den Achsmut-
tern. Ziehen Sie diese mit einem 15-mm Schlüssel ge-
mäß der Drehmomentvorgabe fest an.
7. Befestigen Sie den Gegenhalterbügel auf der linken Sei-
te mittels der Rohrschellen-Verschraubung
am Rahmen.
8. Schieben Sie den Schaltstift bis zum Anschlag in die
Achsführung auf der rechten Seite.
9. Stellen Sie sicher, dass der 1. Gang eingelegt ist.
10. Stecken Sie die Schaltbox wie abgebildet (Abb. III ) auf
die rechte Achsmutter.
11. Fixieren Sie die Schaltbox mit der unteren Befestigungs-
mutter (Abb. III ).
5
12. Stellen Sie die Schaltung ein (s. Kapitel Schaltung).
