Bei der Guss-Heizgaskuppel

Das Thermoelement muss möglichst im Bereich
des Heizgasstutzens (direkt über dem Heizeinsatz)
oder im ersten Bogen des Heizgasrohrs 1 platziert
werden.
Die werkseitig eingekittete Schraube lösen
und entnehmen, Kittreste entfernen,
das Thermoelement bei Bedarf mit dünner
Dichtung oder Kitt einsetzen.
Bei Geräten mit Wassertechnik TURMA W und TURMA XL W
Das Thermoelement muss in der vorgesehenen
Messöffnung im Kesselkörper installiert werden.
Die werkseitig eingekittete Schraube in der
vorgesehenen Messhülse lösen und
entnehmen,
Kittreste in der Messöffnung Öffnung zum
Brennraum entfernen,
das Thermoelement bei Bedarf mit dünner
Dichtung oder Kitt einsetzen.
Die Heizgastemperatur bei Geräten mit Wassertechnik muss unbedingt im Bereich der
Heizgasumlenkung gemessen werden. Wird die Temperatur „nach" dem Wärmetauscher gemessen,
kann die LEDATRONIC anhand dieser Temperaturen nicht richtig regeln.
Daher ist immer die vorgesehene Messstelle im Kesselkörper zu verwenden..
Installation der LEDATRONIC

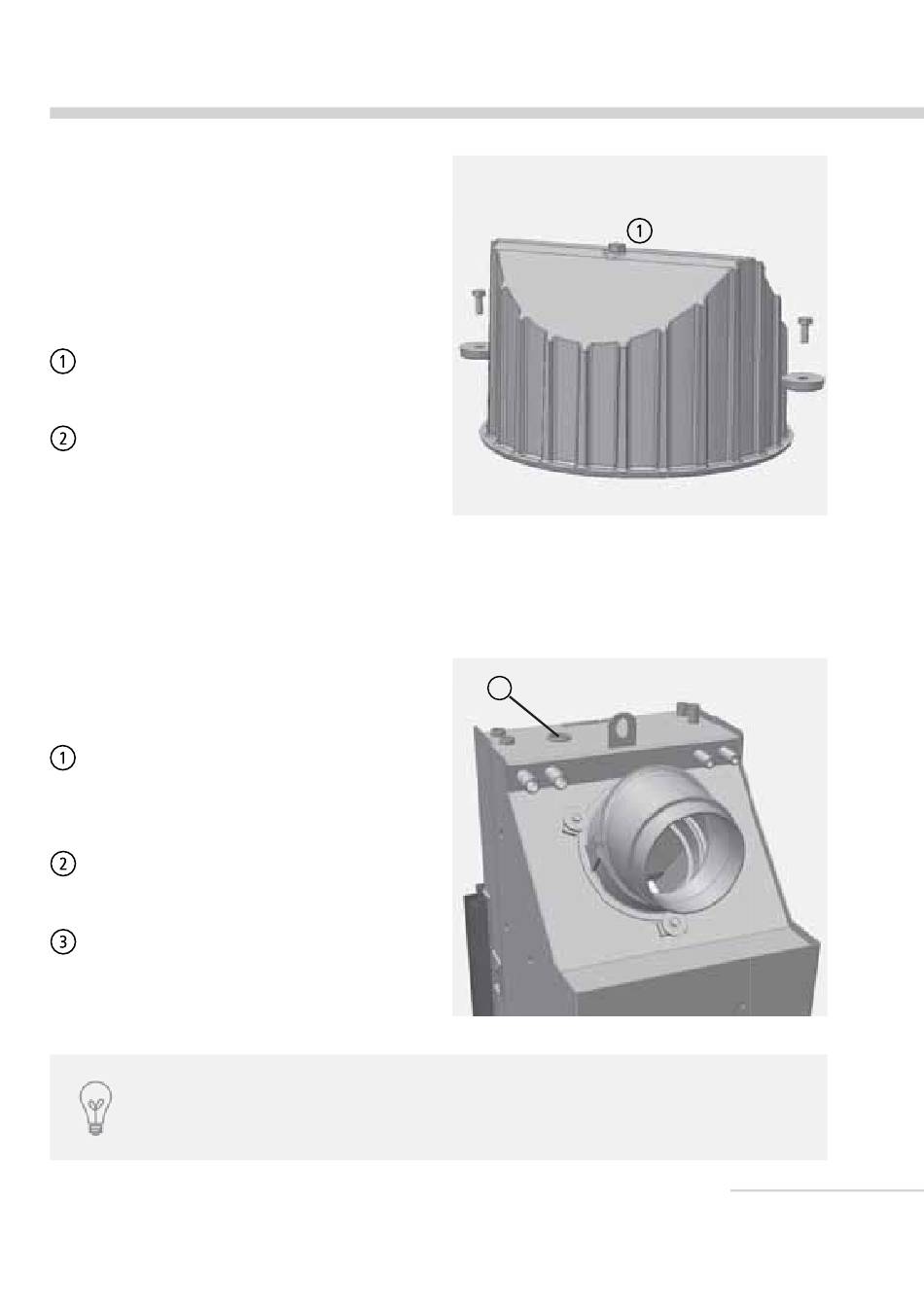

Abb. 3.2 Position des Thermoelements bei Heizgaskuppel
1
Abb. 3.3 Anschlüsse bei TURMA W
