2.7 Guss-Speicheraufsatz

Benötigte Werkzeuge
Für die Montage des Guss-Speicheraufsatzes wird folgendes Werkzeug benötigt:

Schraubenschlüssel, Sechskant, als Maul- o. Ringschlüssel, SW 13 mm

Kartuschenpresse für handelsübliche 310 ml Kartuschen (z.B. Silikon- oder Acryl-Dichtmittel)

Guss-Speicheraufsatz montieren

Vor Montieren des Guss-Speicheraufsatzes den Heizkamineinsatz KALA an der geplanten Position
aufstellen und ausrichten.

Ausrichtung der Guss-Ringe

Die Guss-Ringe jeweils mit der umlaufenden
1
Nut nach oben und dem Steg nach unten
aufsetzen,
seitlicher Steg in Guss-Ringen kann nur in
2
einer Position auf die Deckplatte des KALA
aufgesetzt werden – auf der Deckplatte
befi nden sich Stege, in denen nur an einer
Stelle eine entsprechende Aussparung
vorhanden ist,
seitlicher Steg
4 2
3
in den Guss-Ringen bei allen 3 Guss-Rungen übereinander anordnen.
Montage des KALA
2

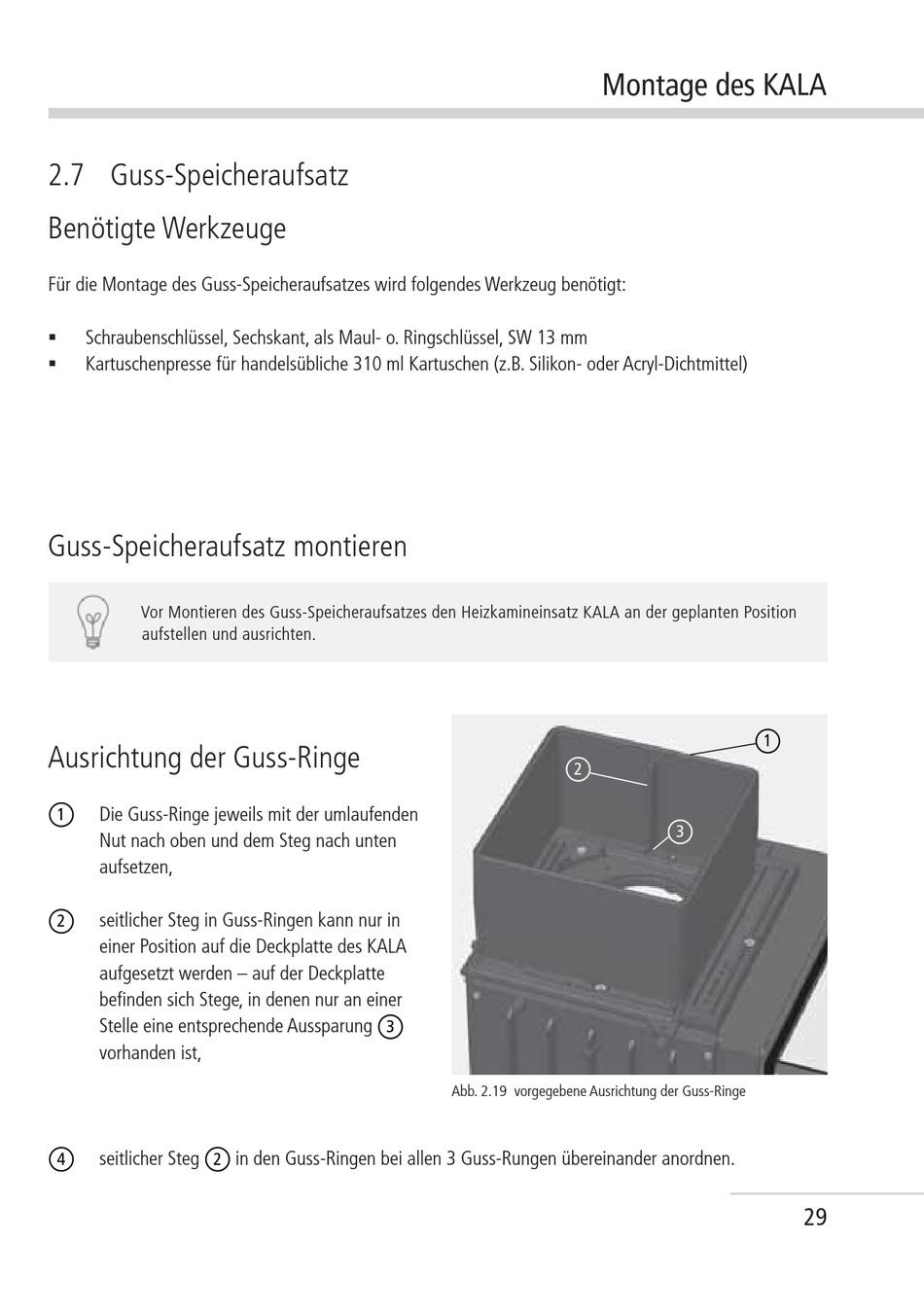

Abb. 2.19 vorgegebene Ausrichtung der Guss-Ringe
1
3
