Bedienung
Bedienhebel der Luftklappe bei Geräten mit LEDATRONIC
Bei Stromausfall öffnet die LEDATRONIC aus Sicherheitsgründen die Luftklappe ein Stück. Sie können das
Gerät aber bei Stromausfall auch manuell betreiben.
Hierzu besitzt die motorische Verbrennungsluftklappe der LEDATRONIC für den manuellen Betrieb einen
Stellhebel - er befi ndet sich hinter der Zierringblende (Edelstahlabdeckung) im Sockel des Ofens.
Bitte beachten Sie hierzu auch die Informationen der Bedienungsanleitung der LEDATRONIC.
Manuelle Bedienung der motorischen Luftklappe:
Öffnen Sie die Aschetür - siehe auch
„Aschetür" auf Seite 47,
lösen Sie die beiden Schrauben
Edelstahl-Zierring - Innensechskant (Inbus),
SW 3mm,
nun können Sie die senkrechte Zierringblende
3
(Edelstahlabdeckung) entnehmen,
mittig dahinter liegt der Stellmotor
Verbrennungsluftklappe.
50
auf dem
2
der
4

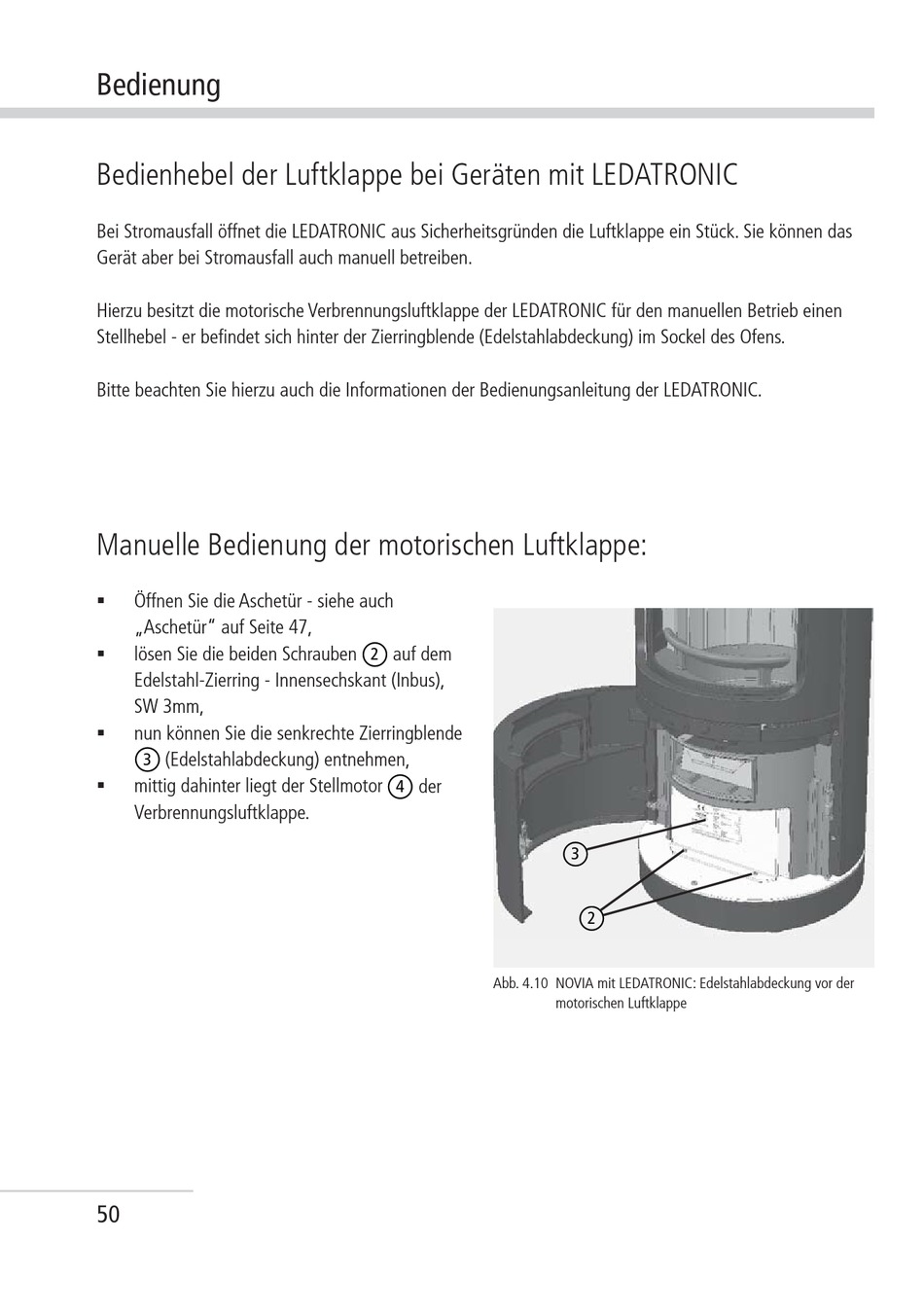

Abb. 4.10 NOVIA mit LEDATRONIC: Edelstahlabdeckung vor der
3
2
motorischen Luftklappe
