die zweite Mutter auf den Türschalter
aufstecken und den Türschalter an der
Aufnahme mit den beiden Muttern
befestigen - die Schalterrolle muss ca. 4 mm
oben aus dem Gehäuse herausstehen
(Abb. 3.11),
das Kabel von oben durch die Öffnung im
Türrahmen durchführen,
den Türschalter einsetzen (siehe auch „3.2
Türschalter" auf Seite 100)
den Türschalter mit dem Gehäuse
zusammen mit einem Dichtblech
Türrahmen verschrauben (2 Schrauben,
Innensechskant, 3 mm)
Einstellung und Funktion des Türschalters
überprüfen - die Feuertür muss sich ohne
größeren Widerstand schließen lassen und
darf den Türschalter nicht nach hinten
drücken,
der Türschalter muss durch das Schließen der
Feuertür leicht nach unten gedrückt werden,
so dass das Klicken des Schaltkontakts
hörbar ist,
Installation der LEDATRONIC

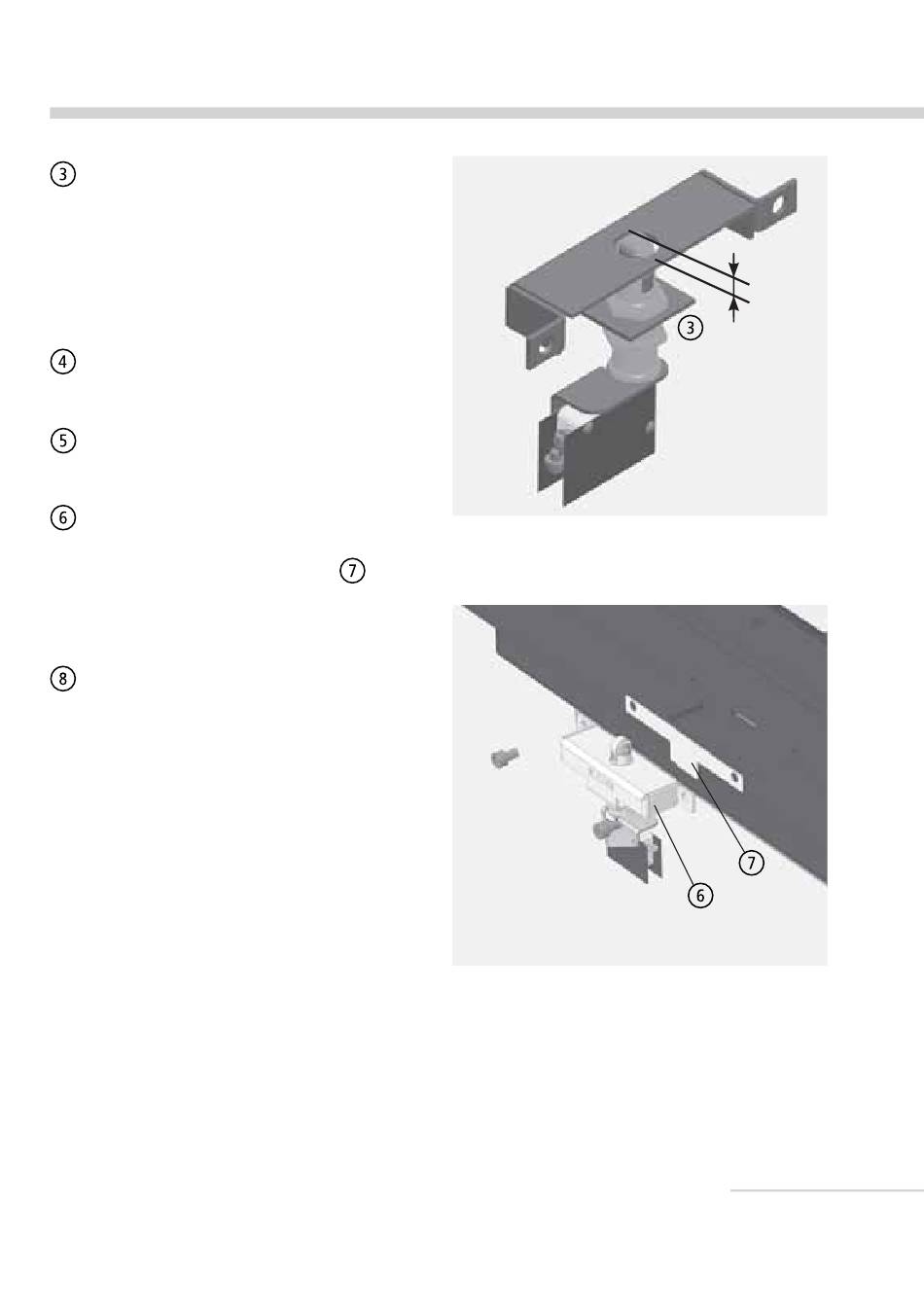

Abb. 3.11 Einbauen des Türschalters
am
Abb. 3.12 Türschalter und Dichtblech anschrauben
4 mm
103
