die Glassegmente jeweils in die beiden Verschlussrollen einhängen - beide Verschlussrollen sind
einstellbar, um die Glassegmente bei Bedarf in der Höhe auszurichten,
die Glassegmente jeweils mit beiden Schrauben (Innensechskant, 3 mm) sichern (Abb. 2.50).

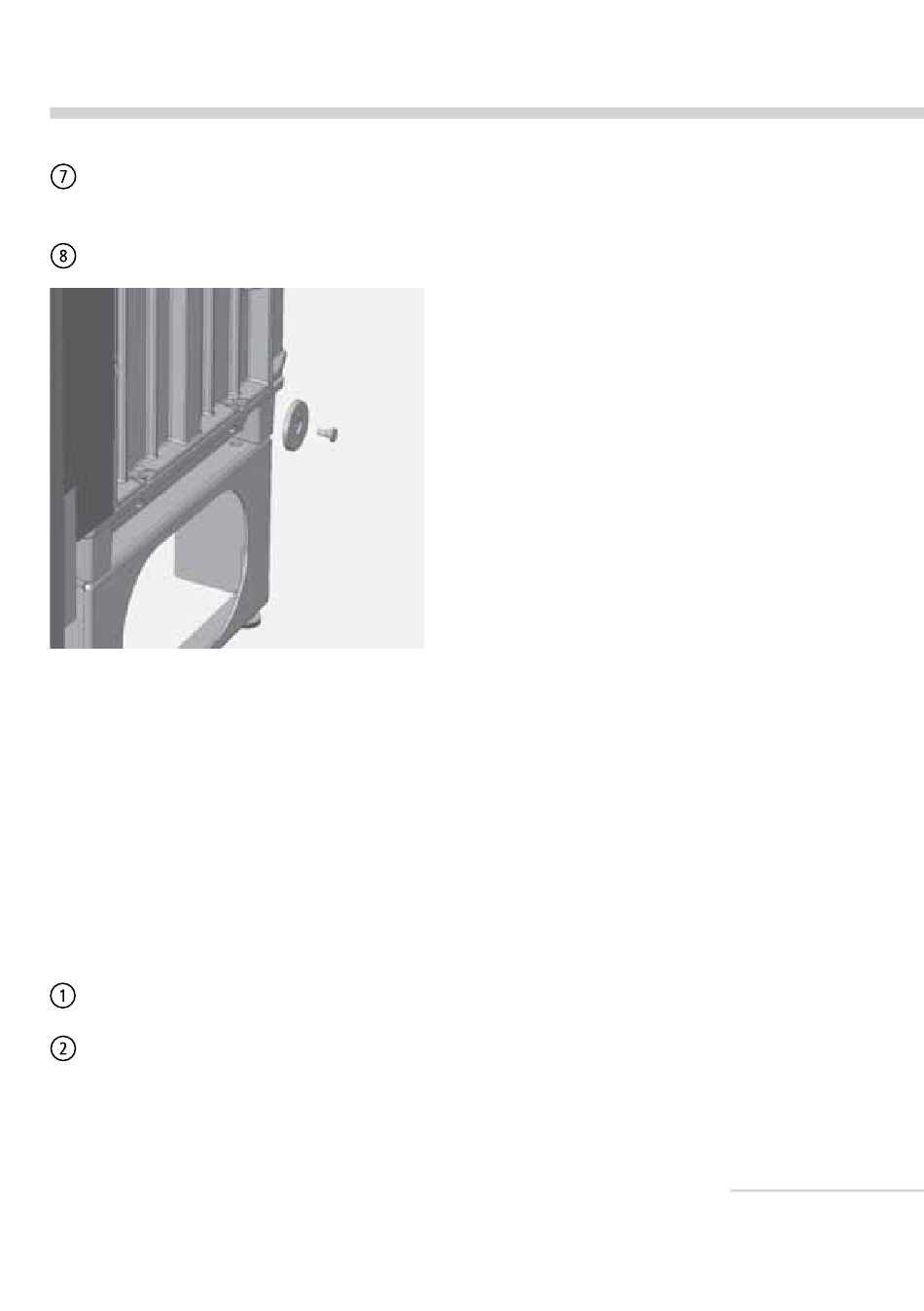

Abb. 2.54 Montieren der Einsatzrollen
2.12 Stahl-Frontplatte
Die Stahl-Frontplatte ist optionales Zubehör, passend als Erweiterung für die Feuertür auf Frontplattenmaß
(480 x 890) - die Frontplatte ist nicht an der Einbauzarge der Hecktür der HL-Version anbaubar.
Feuertür aushängen,
Stahl-Frontplatte in den Frontrahmen einschieben und ausrichten,
Montage des TURMA
Bei Bedarf können 2 Einsatzrollen aus Guss seitlich
am Geräteboden angebracht werden (der
Heizeinsatz kann so auf einem herkömmlichen
Traglager eingeschoben werden).
Einsatzrollen und Achsen-Schraube sind im
Lieferumfang (Beipack) des Glas-Frontplattensets
enthalten.
Die Einsatzrollen werden mit den Achsenschrauben
(jeweils Ansatzschraube mit Schlitz), in den
Gewindebohrungen angeschraubt (Abb. 2.54).
93
