PRODUKTBESCHREIBUNG
8 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG200

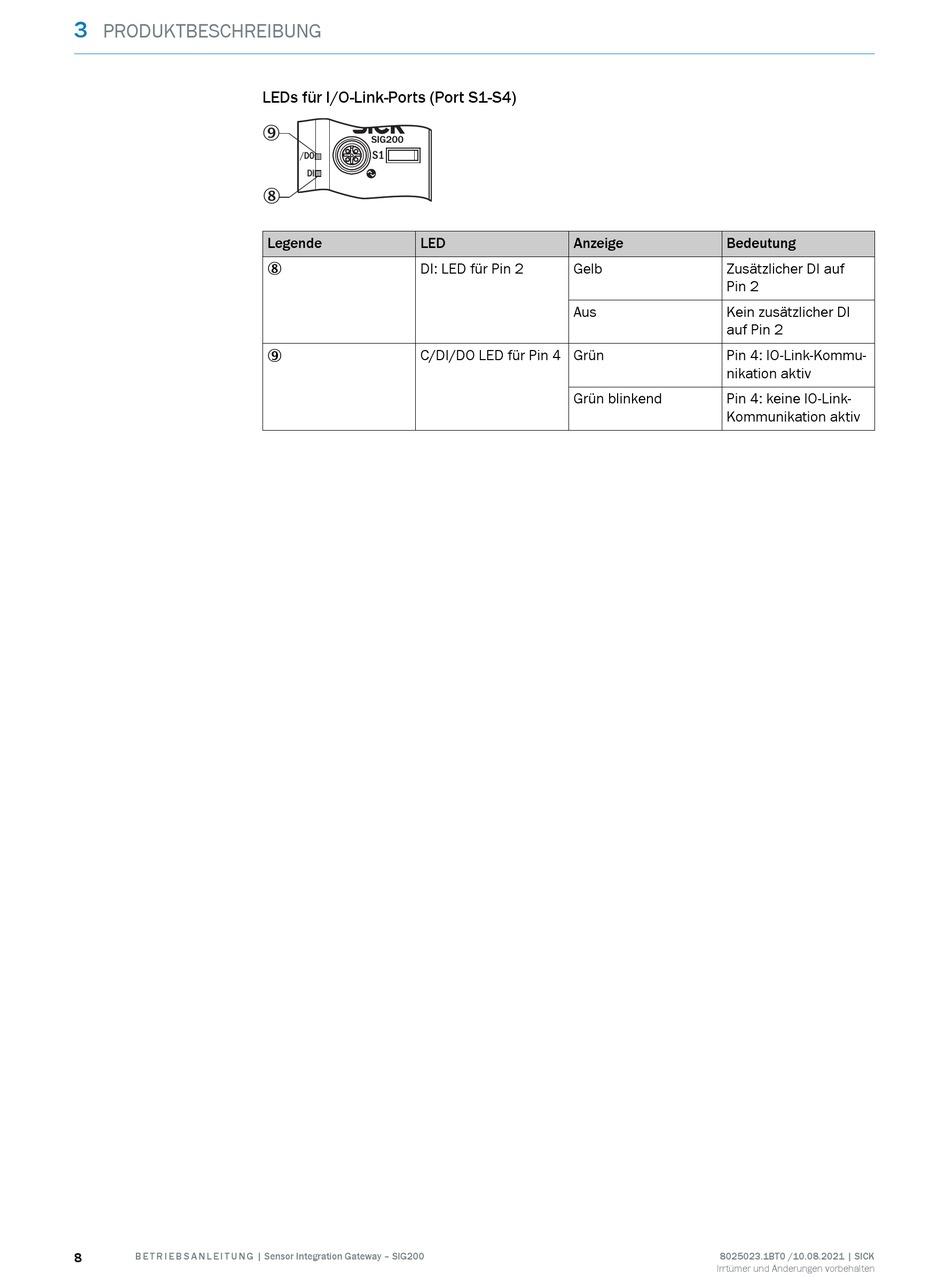

LEDs für I/O-Link-Ports (Port S1-S4)
9
SIG200
S1
/DO
DI
8
Legende LED
DI: LED für Pin 2
8
C/DI/DO LED für Pin 4 Grün
9
Anzeige Bedeutung
Gelb Zusätzlicher DI auf
Pin 2
Aus Kein zusätzlicher DI
auf Pin 2
Pin 4: IO-Link-Kommu‐
nikation aktiv
Grün blinkend Pin 4: keine IO-Link-
Kommunikation aktiv
