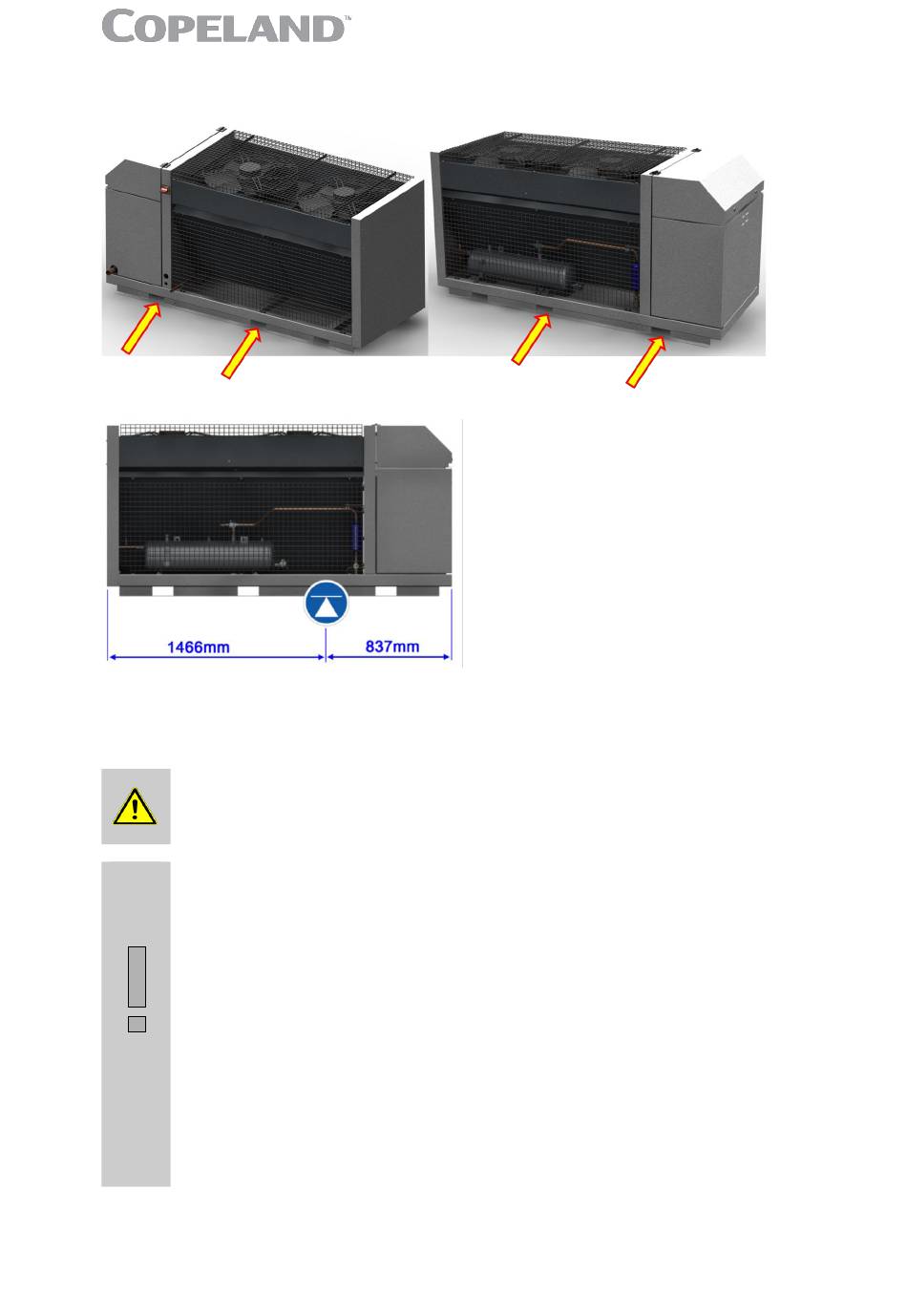

Heben Sie den Verf lüssigungssatz immer an den Punkten an, die mit Pfeilen auf den Bildern unten
markiert sind.
Abbildung 28: Hebepunkte für die Verflüssigungssätze OMTE, OLE & OLTE
Abbildung 29: Schwerpunkt
3.2
Anschluss der Kältemittelleitungen
3.2.1
Installation und Anschluss von Kältemittelleitungen
WARNUNG
Hochdruck! Verletzungsgefahr! Die Geräte werden mit trockener Luft
beauf schlagt. Seien Sie vorsichtig, wenn Sie Anschlüsse an einem unter
Druck stehenden Gerät öffnen.
WICHTIG
Rohrleitungsqualität! Installationsverschmutzung! Alle Verbindungs-
leitungen sollten kältetechnisch einwandfrei, sauber und trocken sein. Die
Rohrleitungen müssen bis zur Installation an beiden Enden mit einer Kappe
verschlossen bleiben. Selbst während der Installation, wenn das System für
einen angemessenen Zeitraum, z.B. 2 Stunden, stehen gelassen wird, sollten
die Rohre neu verschlossen werden, um das Eindringen von Feuchtigkeit und
Verunreinigungen in das System zu verhindern.
Anschlussgrößen! Inadequates Kältemittelmassenstrom! Es darf nicht
davon ausgegangen werden, dass die Anschlussmaße am Gerät (an den
Absperventilen) tatsächlich die richtige Größe f ür die Durchmessser der zu
verbindeden Kältemittelleitungen sind. Die Größe der Absperventile wurde
aus Gründen der Montagefreundlichkeit gewählt und kann in einigen Fällen
als zu klein angesehen werden. Für den sehr kurzen Rohrleitungsweg
innerhalb der Geräte sind diese Anschlussgrößen jedoch ausreichend. Alle
miteinander verbundenen Rohrleitungen sollten so dimensioniert sein, dass
sie die geforderten Anforderungen erfüllen.
Die Rohrleitungen sollten so dimensioniert sein, dass eine optimale Leistung und eine gute
Ölrückf ührung gewährleistet sind. Bei der Dimensionierung muss auch der volle Leistungsbereich
berücksichtigt werden, in dem ein bestimmtes Gerät betrieben werden muss.
30
AGL_Unit_LOCU_DE_Rev00
