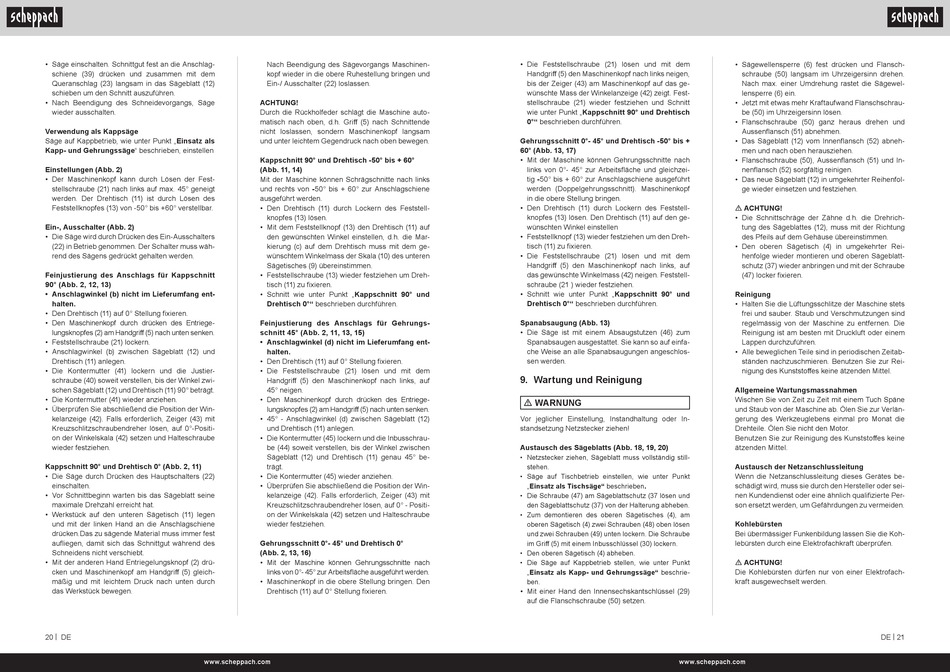

Wartung Und Reinigung - Scheppach HM100T Originalbetriebsanleitung

• Säge einschalten. Schnittgut fest an die Anschlag-
schiene (39) drücken und zusammen mit dem
Queranschlag (23) langsam in das Sägeblatt (12)
schieben um den Schnitt auszuführen.
• Nach Beendigung des Schneidevorgangs, Säge
wieder ausschalten.
Verwendung als Kappsäge
Säge auf Kappbetrieb, wie unter Punkt „Einsatz als
Kapp- und Gehrungssäge" beschrieben, einstellen
Einstellungen (Abb. 2)
• Der Maschinenkopf kann durch Lösen der Fest-
stellschraube (21) nach links auf max. 45° geneigt
werden. Der Drehtisch (11) ist durch Lösen des
Feststellknopfes (13) von -50° bis +60° verstellbar.
Ein-, Ausschalter (Abb. 2)
• Die Säge wird durch Drücken des Ein-Ausschalters
(22) in Betrieb genommen. Der Schalter muss wäh-
rend des Sägens gedrückt gehalten werden.
Feinjustierung des Anschlags für Kappschnitt
90° (Abb. 2, 12, 13)
• Anschlagwinkel (b) nicht im Lieferumfang ent-
halten.
• Den Drehtisch (11) auf 0° Stellung fixieren.
• Den Maschinenkopf durch drücken des Entriege-
lungsknopfes (2) am Handgriff (5) nach unten senken.
• Feststellschraube (21) lockern.
• Anschlagwinkel (b) zwischen Sägeblatt (12) und
Drehtisch (11) anlegen.
• Die Kontermutter (41) lockern und die Justier-
schraube (40) soweit verstellen, bis der Winkel zwi-
schen Sägeblatt (12) und Drehtisch (11) 90° beträgt.
• Die Kontermutter (41) wieder anziehen.
• Überprüfen Sie abschließend die Position der Win-
kelanzeige (42). Falls erforderlich, Zeiger (43) mit
Kreuzschlitzschraubendreher lösen, auf 0°-Positi-
on der Winkelskala (42) setzen und Halteschraube
wieder festziehen.
Kappschnitt 90° und Drehtisch 0° (Abb. 2, 11)
• Die Säge durch Drücken des Hauptschalters (22)
einschalten.
• Vor Schnittbeginn warten bis das Sägeblatt seine
maximale Drehzahl erreicht hat.
• Werkstück auf den unteren Sägetisch (11) legen
und mit der linken Hand an die Anschlagschiene
drücken.Das zu sägende Material muss immer fest
aufliegen, damit sich das Schnittgut während des
Schneidens nicht verschiebt.
• Mit der anderen Hand Entriegelungsknopf (2) drü-
cken und Maschinenkopf am Handgriff (5) gleich-
mäßig und mit leichtem Druck nach unten durch
das Werkstück bewegen.
20 | DE
www.scheppach.com
Nach Beendigung des Sägevorgangs Maschinen-
kopf wieder in die obere Ruhestellung bringen und
Ein-/ Ausschalter (22) loslassen.
ACHTUNG!
Durch die Rückholfeder schlägt die Maschine auto-
matisch nach oben, d.h. Griff (5) nach Schnittende
nicht loslassen, sondern Maschinenkopf langsam
und unter leichtem Gegendruck nach oben bewegen.
Kappschnitt 90° und Drehtisch -50° bis + 60°
(Abb. 11, 14)
Mit der Maschine können Schrägschnitte nach links
und rechts von -50° bis + 60° zur Anschlagschiene
ausgeführt werden.
• Den Drehtisch (11) durch Lockern des Feststell-
knopfes (13) lösen.
• Mit dem Feststellknopf (13) den Drehtisch (11) auf
den gewünschten Winkel einstellen, d.h. die Mar-
kierung (c) auf dem Drehtisch muss mit dem ge-
wünschtem Winkelmass der Skala (10) des unteren
Sägetisches (9) übereinstimmen.
• Feststellschraube (13) wieder festziehen um Dreh-
tisch (11) zu fixieren.
• Schnitt wie unter Punkt „Kappschnitt 90° und
Drehtisch 0°" beschrieben durchführen.
Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 2, 11, 13, 15)
• Anschlagwinkel (d) nicht im Lieferumfang ent-
halten.
• Den Drehtisch (11) auf 0° Stellung fixieren.
• Die Feststellschraube (21) lösen und mit dem
Handgriff (5) den Maschinenkopf nach links, auf
45° neigen.
• Den Maschinenkopf durch drücken des Entriege-
lungsknopfes (2) am Handgriff (5) nach unten senken.
• 45° - Anschlagwinkel (d) zwischen Sägeblatt (12)
und Drehtisch (11) anlegen.
• Die Kontermutter (45) lockern und die Inbusschrau-
be (44) soweit verstellen, bis der Winkel zwischen
Sägeblatt (12) und Drehtisch (11) genau 45° be-
trägt.
• Die Kontermutter (45) wieder anziehen.
• Überprüfen Sie abschließend die Position der Win-
kelanzeige (42). Falls erforderlich, Zeiger (43) mit
Kreuzschlitzschraubendreher lösen, auf 0° - Positi-
on der Winkelskala (42) setzen und Halteschraube
wieder festziehen.
Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Abb. 2, 13, 16)
• Mit der Maschine können Gehrungsschnitte nach
links von 0°- 45° zur Arbeitsfläche ausgeführt werden.
• Maschinenkopf in die obere Stellung bringen. Den
Drehtisch (11) auf 0° Stellung fixieren.
• Die Feststellschraube (21) lösen und mit dem
Handgriff (5) den Maschinenkopf nach links neigen,
bis der Zeiger (43) am Maschinenkopf auf das ge-
wünschte Mass der Winkelanzeige (42) zeigt. Fest-
stellschraube (21) wieder festziehen und Schnitt
wie unter Punkt „Kappschnitt 90° und Drehtisch
0°" beschrieben durchführen.
Gehrungsschnitt 0°- 45° und Drehtisch -50° bis +
60° (Abb. 13, 17)
• Mit der Maschine können Gehrungsschnitte nach
links von 0°- 45° zur Arbeitsfläche und gleichzei-
tig -50° bis + 60° zur Anschlagschiene ausgeführt
werden (Doppelgehrungsschnitt). Maschinenkopf
in die obere Stellung bringen.
• Den Drehtisch (11) durch Lockern des Feststell-
knopfes (13) lösen. Den Drehtisch (11) auf den ge-
wünschten Winkel einstellen
• Feststellknopf (13) wieder festziehen um den Dreh-
tisch (11) zu fixieren.
• Die Feststellschraube (21) lösen und mit dem
Handgriff (5) den Maschinenkopf nach links, auf
das gewünschte Winkelmass (42) neigen. Feststell-
schraube (21 ) wieder festziehen.
• Schnitt wie unter Punkt „Kappschnitt 90° und
Drehtisch 0°" beschrieben durchführen.
Spanabsaugung (Abb. 13)
• Die Säge ist mit einem Absaugstutzen (46) zum
Spanabsaugen ausgestattet. Sie kann so auf einfa-
che Weise an alle Spanabsaugungen angeschlos-
sen werden.

9. Wartung und Reinigung

m WARNUNG
Vor jeglicher Einstellung, Instandhaltung oder In-
standsetzung Netzstecker ziehen!
Austausch des Sägeblatts (Abb. 18, 19, 20)
• Netzstecker ziehen, Sägeblatt muss vollständig still-
stehen.
• Säge auf Tischbetrieb einstellen, wie unter Punkt
„Einsatz als Tischsäge" beschrieben.
• Die Schraube (47) am Sägeblattschutz (37 lösen und
den Sägeblattschutz (37) von der Halterung abheben.
• Zum demontieren des oberen Sägetisches (4), am
oberen Sägetisch (4) zwei Schrauben (48) oben lösen
und zwei Schrauben (49) unten lockern. Die Schraube
im Griff (5) mit einem Inbusschlüssel (30) lockern.
• Den oberen Sägetisch (4) abheben.
• Die Säge auf Kappbetrieb stellen, wie unter Punkt
„Einsatz als Kapp- und Gehrungssäge" beschrie-
ben.
• Mit einer Hand den Innensechskantschlüssel (29)
auf die Flanschschraube (50) setzen.
www.scheppach.com
• Sägewellensperre (6) fest drücken und Flansch-
schraube (50) langsam im Uhrzeigersinn drehen.
Nach max. einer Umdrehung rastet die Sägewel-
lensperre (6) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschrau-
be (50) im Uhrzeigersinn lösen.
• Flanschschraube (50) ganz heraus drehen und
Aussenflansch (51) abnehmen.
• Das Sägeblatt (12) vom Innenflansch (52) abneh-
men und nach oben herausziehen.
• Flanschschraube (50), Aussenflansch (51) und In-
nenflansch (52) sorgfältig reinigen.
• Das neue Sägeblatt (12) in umgekehrter Reihenfol-
ge wieder einsetzen und festziehen.
m ACHTUNG!
• Die Schnittschräge der Zähne d.h. die Drehrich-
tung des Sägeblattes (12), muss mit der Richtung
des Pfeils auf dem Gehäuse übereinstimmen.
• Den oberen Sägetisch (4) in umgekehrter Rei-
henfolge wieder montieren und oberen Sägeblatt-
schutz (37) wieder anbringen und mit der Schraube
(47) locker fixieren.
Reinigung
• Halten Sie die Lüftungsschlitze der Maschine stets
frei und sauber. Staub und Verschmutzungen sind
regelmässig von der Maschine zu entfernen. Die
Reinigung ist am besten mit Druckluft oder einem
Lappen durchzuführen.
• Alle beweglichen Teile sind in periodischen Zeitab-
ständen nachzuschmieren. Benutzen Sie zur Rei-
nigung des Kunststoffes keine ätzenden Mittel.
Allgemeine Wartungsmassnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Verlän-
gerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch den Hersteller oder sei-
nen Kundendienst oder eine ähnlich qualifizierte Per-
son ersetzt werden, um Gefährdungen zu vermeiden.
Kohlebürsten
Bei übermässiger Funkenbildung lassen Sie die Koh-
lebürsten durch eine Elektrofachkraft überprüfen.
m ACHTUNG!
Die Kohlebürsten dürfen nur von einer Elektrofach-
kraft ausgewechselt werden.
DE | 21
