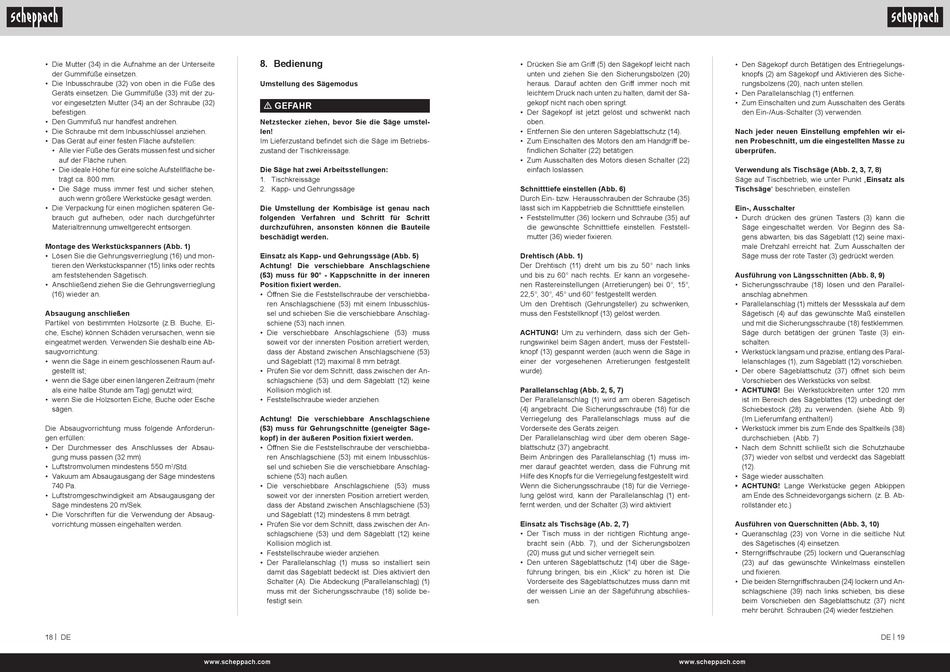

Bedienung - Scheppach HM100T Originalbetriebsanleitung

• Die Mutter (34) in die Aufnahme an der Unterseite
der Gummifüße einsetzen.
• Die Inbusschraube (32) von oben in die Füße des
Geräts einsetzen. Die Gummifüße (33) mit der zu-
vor eingesetzten Mutter (34) an der Schraube (32)
befestigen.
• Den Gummifuß nur handfest andrehen.
• Die Schraube mit dem Inbusschlüssel anziehen.
• Das Gerät auf einer festen Fläche aufstellen:
• Alle vier Füße des Geräts müssen fest und sicher
auf der Fläche ruhen.
• Die ideale Höhe für eine solche Aufstellfläche be-
trägt ca. 800 mm.
• Die Säge muss immer fest und sicher stehen,
auch wenn größere Werkstücke gesägt werden.
• Die Verpackung für einen möglichen späteren Ge-
brauch gut aufheben, oder nach durchgeführter
Materialtrennung umweltgerecht entsorgen.
Montage des Werkstückspanners (Abb. 1)
• Lösen Sie die Gehrungsverrieglung (16) und mon-
tieren den Werkstückspanner (15) links oder rechts
am feststehenden Sägetisch.
• Anschließend ziehen Sie die Gehrungsverrieglung
(16) wieder an.
Absaugung anschließen
Partikel von bestimmten Holzsorte (z.B. Buche, Ei-
che, Esche) können Schäden verursachen, wenn sie
eingeatmet werden. Verwenden Sie deshalb eine Ab-
saugvorrichtung:
• wenn die Säge in einem geschlossenen Raum auf-
gestellt ist;
• wenn die Säge über einen längeren Zeitraum (mehr
als eine halbe Stunde am Tag) genutzt wird;
• wenn Sie die Holzsorten Eiche, Buche oder Esche
sägen.
Die Absaugvorrichtung muss folgende Anforderun-
gen erfüllen:
• Der Durchmesser des Anschlusses der Absau-
gung muss passen (32 mm)
• Luftstromvolumen mindestens 550 m /Std.
3
• Vakuum am Absaugausgang der Säge mindestens
740 Pa.
• Luftstromgeschwindigkeit am Absaugausgang der
Säge mindestens 20 m/Sek.
• Die Vorschriften für die Verwendung der Absaug-
vorrichtung müssen eingehalten werden.
18 | DE
www.scheppach.com

8. Bedienung

Umstellung des Sägemodus
m GEFAHR
Netzstecker ziehen, bevor Sie die Säge umstel-
len!
Im Lieferzustand befindet sich die Säge im Betriebs-
zustand der Tischkreissäge.
Die Säge hat zwei Arbeitsstellungen:
1. Tischkreissäge
2. Kapp- und Gehrungssäge
Die Umstellung der Kombisäge ist genau nach
folgenden Verfahren und Schritt für Schritt
durchzuführen, ansonsten können die Bauteile
beschädigt werden.
Einsatz als Kapp- und Gehrungssäge (Abb. 5)
Achtung! Die verschiebbare Anschlagschiene
(53) muss für 90° - Kappschnitte in der inneren
Position fixiert werden.
• Öffnen Sie die Feststellschraube der verschiebba-
ren Anschlagschiene (53) mit einem Inbusschlüs-
sel und schieben Sie die verschiebbare Anschlag-
schiene (53) nach innen.
• Die verschiebbare Anschlagschiene (53) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (53)
und Sägeblatt (12) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (53) und dem Sägeblatt (12) keine
Kollision möglich ist.
• Feststellschraube wieder anziehen.
Achtung! Die verschiebbare Anschlagschiene
(53) muss für Gehrungschnitte (geneigter Säge-
kopf) in der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube der verschiebba-
ren Anschlagschiene (53) mit einem Inbusschlüs-
sel und schieben Sie die verschiebbare Anschlag-
schiene (53) nach außen.
• Die verschiebbare Anschlagschiene (53) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (53)
und Sägeblatt (12) mindestens 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (53) und dem Sägeblatt (12) keine
Kollision möglich ist.
• Feststellschraube wieder anziehen.
• Der Parallelanschlag (1) muss so installiert sein
damit das Sägeblatt bedeckt ist. Dies aktiviert den
Schalter (A). Die Abdeckung (Parallelanschlag) (1)
muss mit der Sicherungsschraube (18) solide be-
festigt sein.
• Drücken Sie am Griff (5) den Sägekopf leicht nach
unten und ziehen Sie den Sicherungsbolzen (20)
heraus. Darauf achten den Griff immer noch mit
leichtem Druck nach unten zu halten, damit der Sä-
gekopf nicht nach oben springt.
• Der Sägekopf ist jetzt gelöst und schwenkt nach
oben.
• Entfernen Sie den unteren Sägeblattschutz (14).
• Zum Einschalten des Motors den am Handgriff be-
findlichen Schalter (22) betätigen.
• Zum Ausschalten des Motors diesen Schalter (22)
einfach loslassen.
Schnitttiefe einstellen (Abb. 6)
Durch Ein- bzw. Herausschrauben der Schraube (35)
lässt sich im Kappbetrieb die Schnitttiefe einstellen.
• Feststellmutter (36) lockern und Schraube (35) auf
die gewünschte Schnitttiefe einstellen. Feststell-
mutter (36) wieder fixieren.
Drehtisch (Abb. 1)
Der Drehtisch (11) dreht um bis zu 50° nach links
und bis zu 60° nach rechts. Er kann an vorgesehe-
nen Rastereinstellungen (Arretierungen) bei 0°, 15°,
22,5°, 30°, 45° und 60° festgestellt werden.
Um den Drehtisch (Gehrungsteller) zu schwenken,
muss den Feststellknopf (13) gelöst werden.
ACHTUNG! Um zu verhindern, dass sich der Geh-
rungswinkel beim Sägen ändert, muss der Feststell-
knopf (13) gespannt werden (auch wenn die Säge in
einer der vorgesehenen Arretierungen festgestellt
wurde).
Parallelanschlag (Abb. 2, 5, 7)
Der Parallelanschlag (1) wird am oberen Sägetisch
(4) angebracht. Die Sicherungsschraube (18) für die
Verriegelung des Parallelanschlags muss auf die
Vorderseite des Geräts zeigen.
Der Parallelanschlag wird über dem oberen Säge-
blattschutz (37) angebracht.
Beim Anbringen des Parallelanschlag (1) muss im-
mer darauf geachtet werden, dass die Führung mit
Hilfe des Knopfs für die Verriegelung festgestellt wird.
Wenn die Sicherungsschraube (18) für die Verriege-
lung gelöst wird, kann der Parallelanschlag (1) ent-
fernt werden, und der Schalter (3) wird aktiviert
Einsatz als Tischsäge (Ab. 2, 7)
• Der Tisch muss in der richtigen Richtung ange-
bracht sein (Abb. 7), und der Sicherungsbolzen
(20) muss gut und sicher verriegelt sein.
• Den unteren Sägeblattschutz (14) über die Säge-
führung bringen, bis ein „Klick" zu hören ist. Die
Vorderseite des Sägeblattschutzes muss dann mit
der weissen Linie an der Sägeführung abschlies-
sen.
www.scheppach.com
• Den Sägekopf durch Betätigen des Entriegelungs-
knopfs (2) am Sägekopf und Aktivieren des Siche-
rungsbolzens (20), nach unten stellen.
• Den Parallelanschlag (1) entfernen.
• Zum Einschalten und zum Ausschalten des Geräts
den Ein-/Aus-Schalter (3) verwenden.
Nach jeder neuen Einstellung empfehlen wir ei-
nen Probeschnitt, um die eingestellten Masse zu
überprüfen.
Verwendung als Tischsäge (Abb. 2, 3, 7, 8)
Säge auf Tischbetrieb, wie unter Punkt „Einsatz als
Tischsäge" beschrieben, einstellen
Ein-, Ausschalter
• Durch drücken des grünen Tasters (3) kann die
Säge eingeschaltet werden. Vor Beginn des Sä-
gens abwarten, bis das Sägeblatt (12) seine maxi-
male Drehzahl erreicht hat. Zum Ausschalten der
Säge muss der rote Taster (3) gedrückt werden.
Ausführung von Längsschnitten (Abb. 8, 9)
• Sicherungsschraube (18) Iösen und den Parallel-
anschlag abnehmen.
• Parallelanschlag (1) mittels der Messskala auf dem
Sägetisch (4) auf das gewünschte Maß einstellen
und mit die Sicherungsschraube (18) festklemmen.
Säge durch betätigen der grünen Taste (3) ein-
schalten.
• Werkstück langsam und präzise, entlang des Paral-
lelanschlages (1), zum Sägeblatt (12) vorschieben.
• Der obere Sägeblattschutz (37) öffnet sich beim
Vorschieben des Werkstücks von selbst.
• ACHTUNG! Bei Werkstückbreiten unter 120 mm
ist im Bereich des Sägeblattes (12) unbedingt der
Schiebestock (28) zu verwenden. (siehe Abb. 9)
(Im Lieferumfang enthalten!)
• Werkstück immer bis zum Ende des Spaltkeils (38)
durchschieben. (Abb. 7)
• Nach dem Schnitt schließt sich die Schutzhaube
(37) wieder von selbst und verdeckt das Sägeblatt
(12).
• Säge wieder ausschalten.
• ACHTUNG! Lange Werkstücke gegen Abkippen
am Ende des Schneidevorgangs sichern. (z. B. Ab-
rollständer etc.)
Ausführen von Querschnitten (Abb. 3, 10)
• Queranschlag (23) von Vorne in die seitliche Nut
des Sägetisches (4) einsetzen.
• Sterngriffschraube (25) lockern und Queranschlag
(23) auf das gewünschte Winkelmass einstellen
und fixieren.
• Die beiden Sterngriffschrauben (24) lockern und An-
schlagschiene (39) nach links schieben, bis diese
beim Vorschieben den Sägeblattschutz (37) nicht
mehr berührt. Schrauben (24) wieder festziehen.
DE | 19
