Verbindung zum Werks-Monitor

Den Werks-Monitor ausbauen.

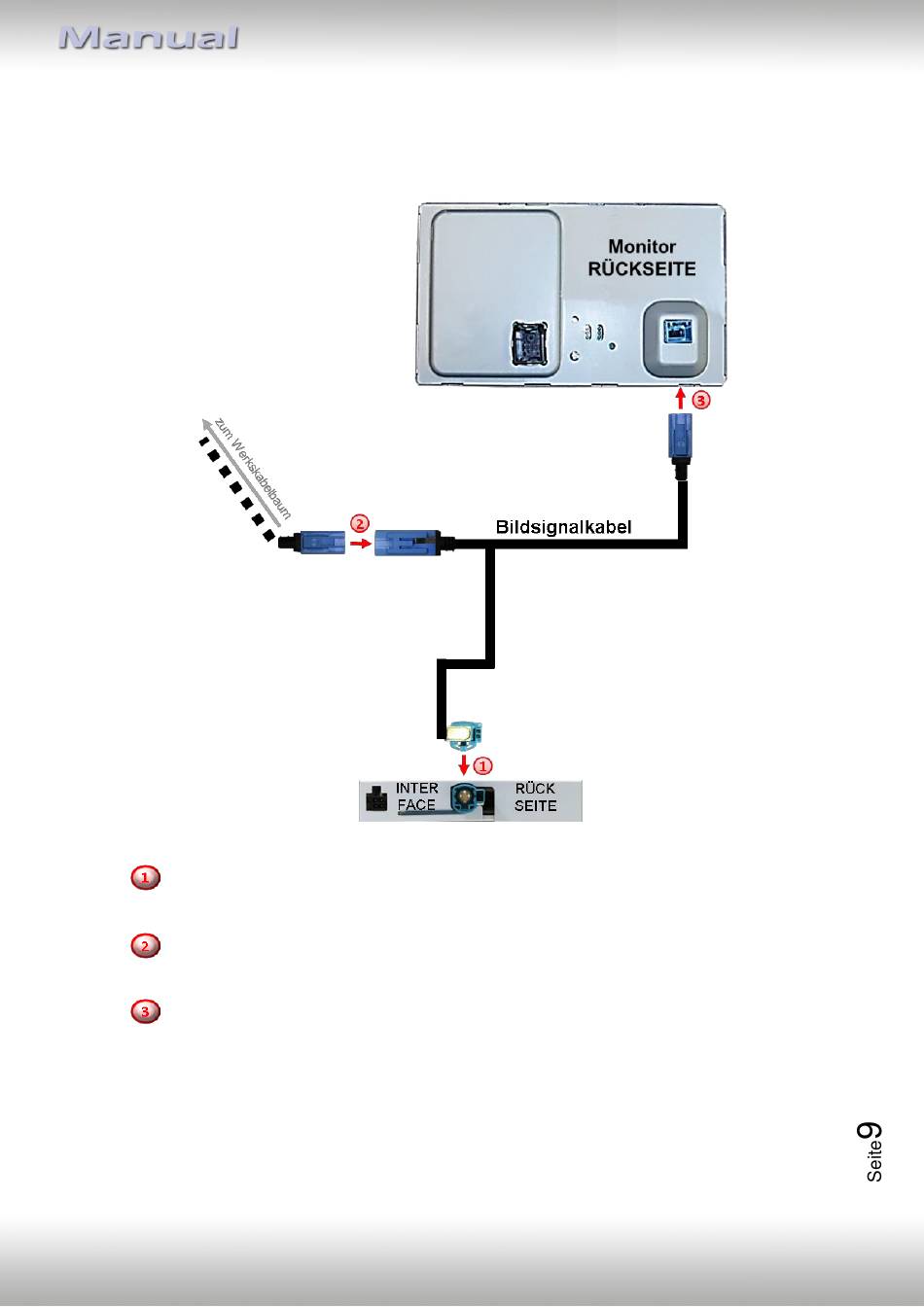

Die HSD+2-Pin Buchse des Bildsignalkabels mit dem HSD+2-Pin Stecker an der
Rückseite des Video-Interface verbinden.
Die GVIF Buchse des Fahrzeug-Kabelbaums an der Rückseite des Werks-Monitors
abstecken und mit dem GVIF Stecker des Bildsignalkabels verbinden.
Die GVIF Buchse des Bildsignalkabels mit dem GVIF Stecker des Werks-Monitors
verbinden.
