2.5.1. After-Market Rückfahrkamera
Zur Umschaltung auf die Rückfahrkamera bei Einlegen des Rückwärtsgangs wird ein externes
Umschaltsignal vom Rückfahrlicht benötigt. Da das Rückfahrsignal elektronische Störungen
enthält, wird ein Schließer-Relais (z.B. AC-RW-1230 mit Verkabelung AC-RS5) oder ein

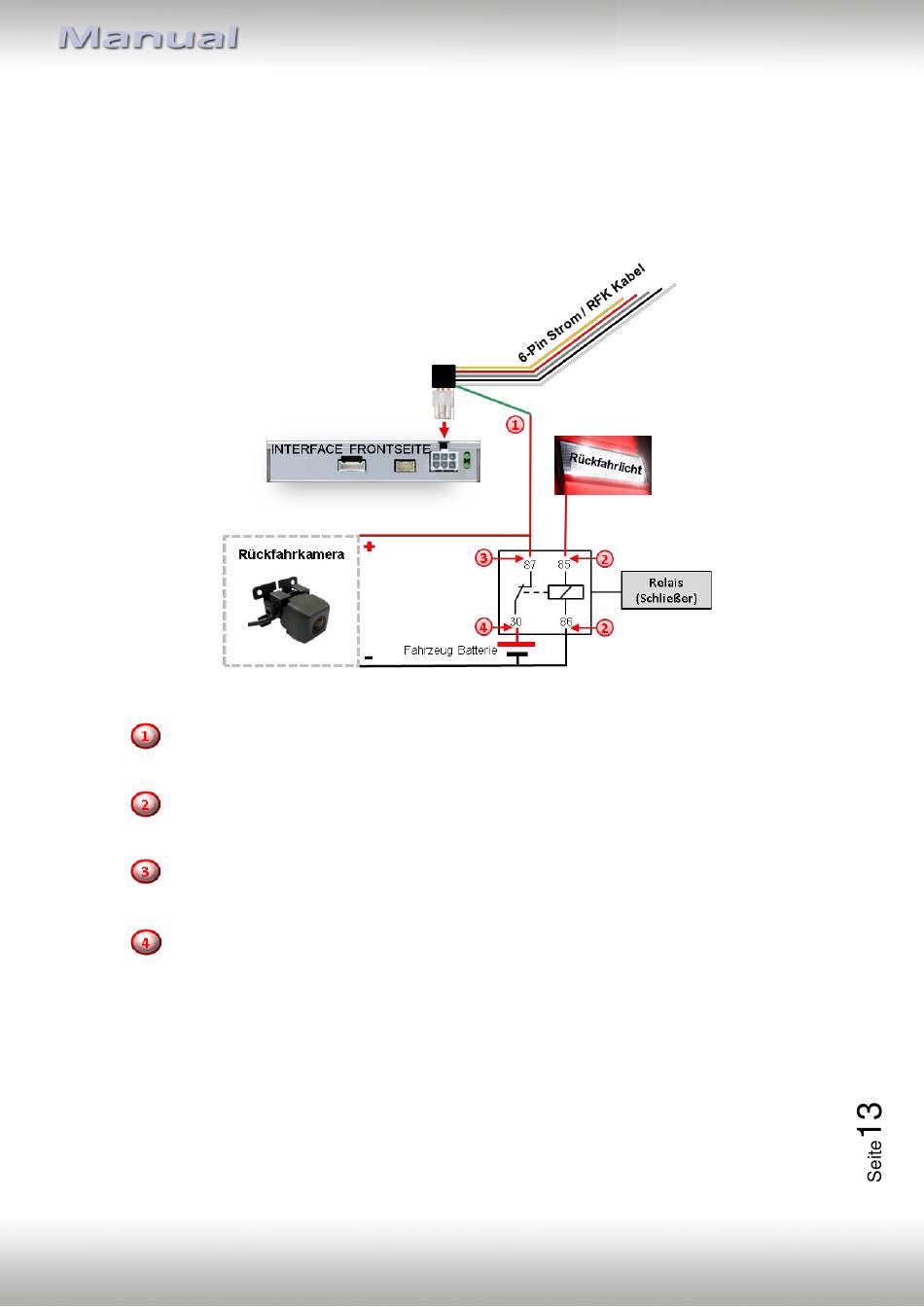

Entstörfilter (z.B. AC-PNF-RVC) benötigt. Das untere Schaubild zeigt die Verwendung eines
Relais (Schließer).
Das grüne Kabel des 6-Pin Strom / RFK Kabels mit der Ausgangsklemme (87) des
Relais verbinden.
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit
Schaltspule (86) des Relais verbinden.
Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden
wie zuvor mit dem grünen Kabel geschehen.
Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden.
Hinweis: Nicht vergessen Dip 5 auf ON zu stellen.
In Jaguar und Land Rover Fahrzeugen ist die automatische Umschaltung auf eine After-
Market Rückfahrkamera nur im Kartenmodus der Werks-Navigation möglich.
Version 12.03.2021 HW CAM (V31)(V64) RL2-GVIF
