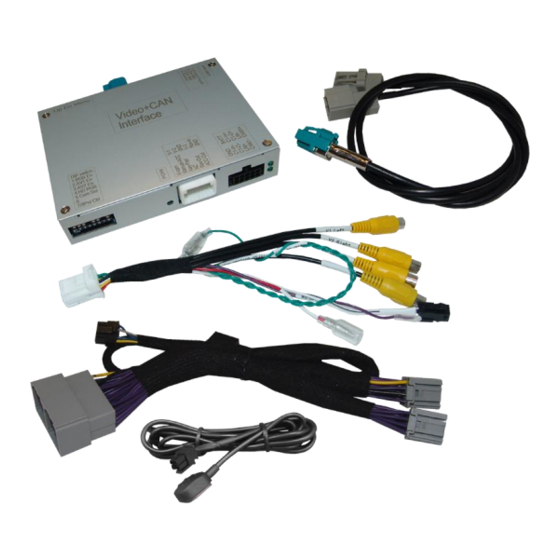

Video-Einspeiser
RL4-MM-NP
Passend für Opel Fahrzeuge mit
Multimedia Navi Pro Infotainment und 8 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC und PAL kompatibel
Version 29.11.2021
HW:CAM(V100)/(V20+V41)
RL4-MM-NP
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MM-NP
Inhaltszusammenfassung für NavLinkz RL4-MM-NP
- Seite 1 Video-Einspeiser RL4-MM-NP Passend für Opel Fahrzeuge mit Multimedia Navi Pro Infotainment und 8 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 FBAS Eingang für Rückfahrkamera 1 FBAS Eingang für Frontkamera ...
-
Seite 2: Inhaltsverzeichnis
Fall 2: Interface erhält kein Rückwärtsgangsignal 2.8. Anschluss - Video-Interface und externer Taster 2.9. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein LVDS Signale welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem GM-LAN aus und konvertiert diese wiederum für das Video-Interface. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 5: Einstellungen Der 8 Dip-Schalter (Schwarz)
Monitor Auswahl auf OFF stellen *Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 6: Aktivierung Der Interface-Video-Eingänge (Dip 2-3)
OFF stehen. Dip Position “unten” ist ON und Position “oben” ist OFF. Fahrzeug/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 7: Installation
2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Verbauort der Werks Head-Unit im Insignia-B mit 8 Zoll Monitor ist im Beifahrerfußraum auf der rechten Seite unter dem Handschuhfach. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 8: Anschluss Schema
2.2. Anschluss Schema Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 9: Anschluss - Bildsignalleitung
12-Pin Stecker der Head Unit anschließen. Die wasserblau farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD+2 Stecker des Video Interface anschließen. Hinweis: Die Farben der 12-Pin Stecker und Buchsen an Head Unit und Werkskabelbaum können unter Umständen variieren. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 10: Anschluss - 10-Pnp Kabel
Die beiden 28-Pin Buchsen des Werkskabelbaumes an der Rückseite der Head Unit abstecken und an den beiden grauen 28-Pin Steckern des 10-Pin PNP Kabels anschließen. Die beiden gegenüberliegenden grauen 28-Pin Buchsen des 10-Pin PNP Kabels an den beiden zuvor freigewordenen 28-Pin Steckern der Head Unit anschließen. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 11: Anschluss Der Gelben Leitung Bei Fehlerhafter Touchfunktion Oder Nichtabschaltung Des Video Interface
Die gelbe Leitung des 10-Pin PNP Kabels nahe dem 10-Pin Stecker durchschneiden und an S-Kontakt Klemme 86s des Fahrzeugs (z.B. Zigarettenanzünder) anschließen. Das andere Ende der gelben Leitung unbedingt isolieren da diese stromführend ist! Achtung: Die an der gelben Leitung verbauten Sicherung muss zwingend mit angeschlossen werden! Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 12: Analoge Stromversorgung Für Das Video Interface
PNP-Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich der analoge Stromanschluss vorgenommen werden. Die weiße 12-Pin Buchse des 12-Pin Interface Kabels am 12-Pin Stecker des Video Interface anschließen. Die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zubehörstrom anschließen. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 13: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) Simuliertes ACC (bei CAN Aktivität) Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 14: Anschluss - Video-Quellen
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 15: Audio-Einspeisung
Hinweis: Zusätzlich ist eine manuelle Umschaltung auf den Frontkamera Eingang per Taster (kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 16: After-Market Rückfahrkamera
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „V4 Reverse“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max. 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 17: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Stabilen Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 18: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 19: Bildeinstellungen
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video- Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Position Position V vertikale Position Guide L keine Funktion Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 20: Bedienung Des Interface
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 21: Über Externen Taster
Technische Daten Arbeitsspannung 7V - 25V Ruhestrom 12mA Stromaufnahme 250mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 118 x 23 x 105 mm (B x H x T) Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... -
Seite 22: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP... - Seite 23 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 29.11.2021 HW:CAM(V100)/(V20+V41) RL4-MM-NP...
-
Seite 24: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
