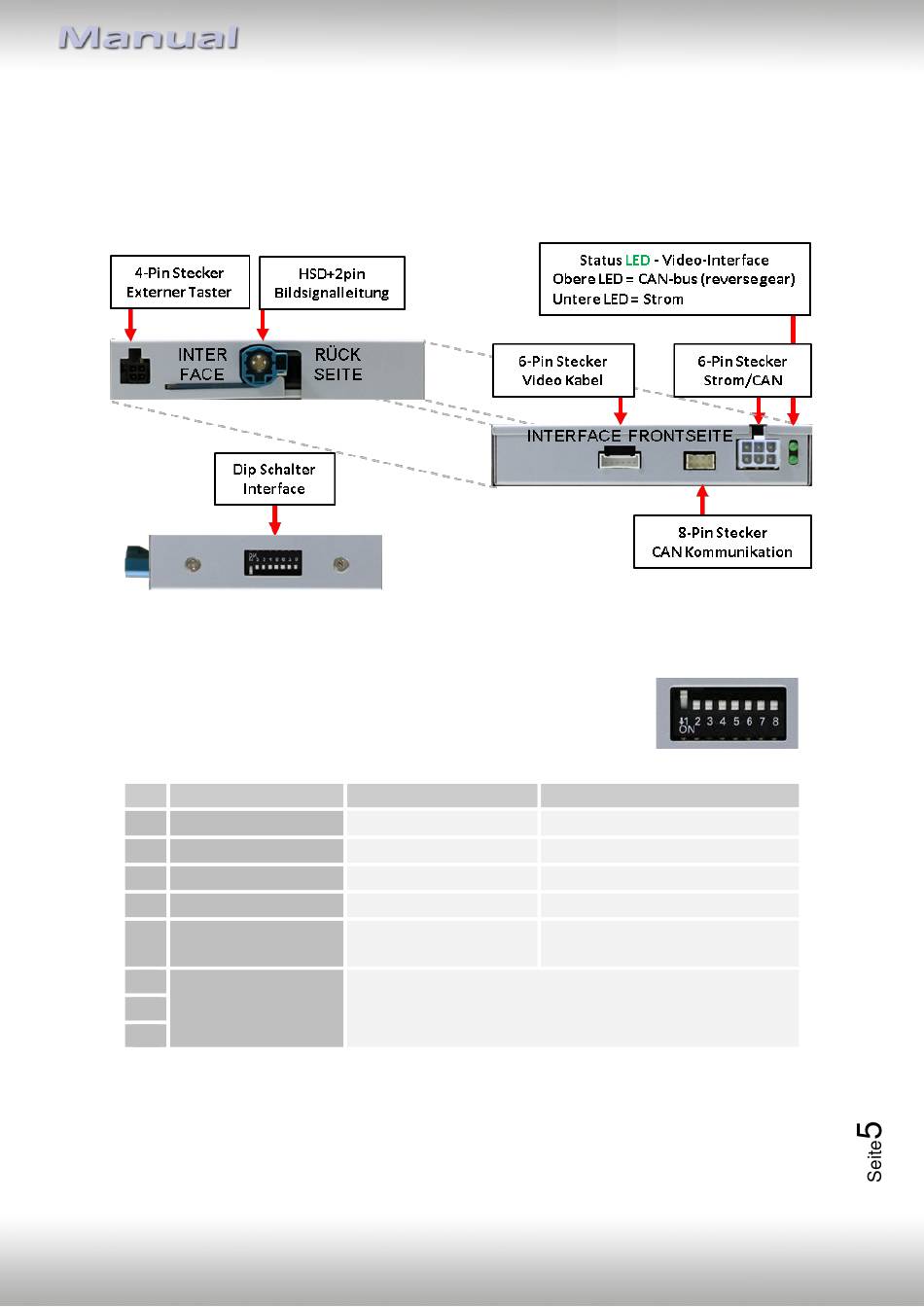

1.3. Anschlüsse Video-Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den
Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in
den Werks-Monitor eingespeist wird.
1.4.

Einstellungen der Dip-Schalter

Manche Einstellungen müssen über die Dip-Schalter des Video-
Interface vorgenommen werden. Dip Position "unten" ist ON und
Position "oben" ist OFF.
Dip

Funktion

1 Keine Funktion
2 FBAS AV1-Eingang
3 FBAS AV2-Eingang
4 Keine Funktion
5 Art der
Rückfahrkamera
6
7 Monitorauswahl
8
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box
durchgeführt werden!
Detaillierte Informationen in den folgenden Kapiteln.
Version 12.03.2021
ON (unten)
-
aktiviert
aktiviert
-
After-Market
Alle möglichen Kombinationen von Dip 6 bis 8
ausprobieren, um das beste Bild zu finden
(in Qualität und Größe)
HW CAM (V31)(V64)
OFF (oben)
auf OFF stellen
deaktiviert
deaktiviert
auf OFF stellen
Werk oder keine
RL2-GVIF
