NavLinkz RL3-SC15 Bedienungsanleitung
Video-einspeiser
Inhaltsverzeichnis
Quicklinks

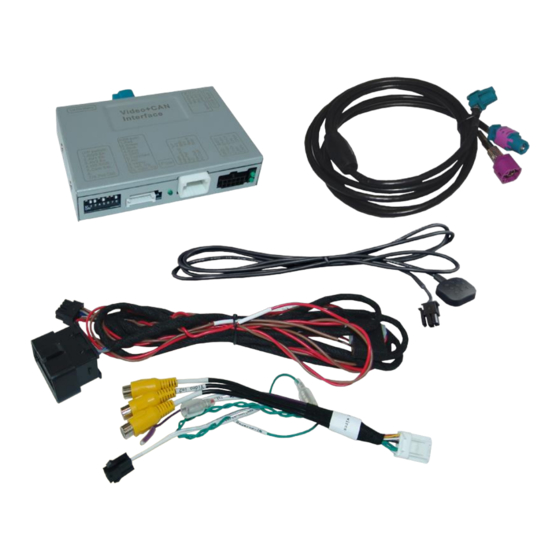

Video-Einspeiser
RL3-SC15
Passend für Volvo Fahrzeuge mit
Sensus Connect Infotainment
und 8,7 Zoll Touch-Monitor
Video-Einspeiser für Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Version 29.12.2021
HW:CAM (V100)/(V23)
RL3-SC15
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL3-SC15
Inhaltszusammenfassung für NavLinkz RL3-SC15
- Seite 1 Video-Einspeiser RL3-SC15 Passend für Volvo Fahrzeuge mit Sensus Connect Infotainment und 8,7 Zoll Touch-Monitor Video-Einspeiser für Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 FBAS Eingang für Rückfahrkamera 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T Tuner) ...
-
Seite 2: Inhaltsverzeichnis
2.7. Anschluss - Video-Interface und externer Taster 2.8. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein LVDS Signale welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 5: Einstellungen Der 8 Dip-Schalter (Schwarz)
Gebrauch keine Funktion und müssen auf OFF stehen. Dip Position “unten” ist ON und Position “oben” ist OFF. Fahrzeug/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box durchgeführt werden! Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 6: Installation
Fällen aus, das Fahrzeug in den Sleep-Modus zu versetzen. Sollte dieses nicht funktionieren, kann die Fahrzeugbatterie mit einer Widerstandsleitung abgeklemmt werden. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter dem Werks-Monitor installiert zu werden. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 7: Anschluss Schema
2.2. Anschluss Schema Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 8: Anschluss - Bildsignalleitung
HSD Stecker des Monitors anschließen. Die gegenüberliegende wasserblau farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD+2 Stecker des Video Interface anschließen. Hinweis: Die Farben der HSD Stecker an Head Unit und Werkskabelbaum können unter Umständen variieren. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 9: Anschluss - 10-Pin Strom / Can Kabel
Hinweis: Die CAN Kommunikation funktioniert nicht bei allen Fahrzeugen. Sollte nach Anschluss des 10-Pin Power/CAN Kabels bei eingeschalteter Zündung keine Interface LED leuchten, muss der analoge Anschluss vorgenommen werden (siehe „Analoge Stromversorgung für das Video Interface“). Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 10: Analoge Stromversorgung Für Das Video Interface
2.5. Analoge Stromversorgung für das Video Interface Die rote Leitung ACC-OUT und die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zubehörstrom anschließen. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 11: Anschluss - Video-Quellen
Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video-Interface anschließen. Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Camera IN“ anschließen. Den Video-Cinch der AV Quellen 1 + 2 an den Cinch-Buchsen „Video IN 1“ „Video IN 2“ anschließen. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 12: Audio-Einspeisung
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 13: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Stabilen Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 14: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 15: Bildeinstellungen
Folgende Einstellmöglichkeiten stehen zur Verfügung: Brightness Helligkeit Contrast Kontrast Saturation Farbsättigung Position H horizontale Position Position V vertikale Position IR-AV1 ohne Funktion IR-AV2 ohne Funktion Guide-L ohne Funktion Guide-R ohne Funktion Guide CNTRL ohne Funktion Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 16: Bedienung Des Interface
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 17: Über Externen Taster
Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 250mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 118 x 25 x 104 mm (B x H x T) Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... -
Seite 18: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15... - Seite 19 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 29.12.2021 HW:CAM (V100)/(V23) RL3-SC15...
-
Seite 20: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
