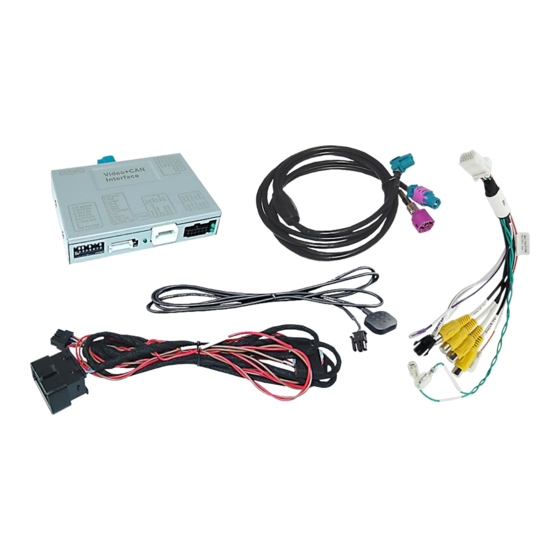

Video-Einspeiser
RL4-SC15
Passend für Volvo Fahrzeuge mit
Sensus Connect Infotainment
und 8,7 Zoll Touch-Monitor
Video-Einspeiser für Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Version 11.01.2023
HW:CAM (V100)/(V23)
RL4-SC15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-SC15
Inhaltszusammenfassung für NavLinkz RL4-SC15
- Seite 1 Video-Einspeiser RL4-SC15 Passend für Volvo Fahrzeuge mit Sensus Connect Infotainment und 8,7 Zoll Touch-Monitor Video-Einspeiser für Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 FBAS Eingang für Rückfahrkamera 1 FBAS Eingang für Frontkamera 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T Tuner) ...
-
Seite 2: Inhaltsverzeichnis
2.8. Anschluss - Video-Interface und externer Taster 2.9. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein LVDS Signale welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 5: Einstellungen Der 8 Dip-Schalter (Schwarz)
Rückfahrkamera oder Werks-PDC Darstellung solange der Rückwärtsgang eingelegt ist. Bei Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang solange der Rückwärtsgang eingelegt ist. Hinweis: Dip 4, 6, 7 und 8 sind ohne Funktion und müssen auf OFF gestellt werden! Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 6: Einstellungen Der 4 Dip-Schalter (Can-Funktion - Rot)
Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter dem Werks-Monitor installiert zu werden. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 7: Anschluss Schema
2.2. Anschluss Schema Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 8: Anschluss - Bildsignalleitung
HSD Stecker des Monitors anschließen. Die gegenüberliegende wasserblau farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD+2 Stecker des Video Interface anschließen. Hinweis: Die Farben der HSD Stecker an Head Unit und Werkskabelbaum können unter Umständen variieren. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 9: Anschluss - 10-Pin Strom / Can Kabel
Für die störungsfreie Funktion empfehlen wir aber den rückseitigen, steckerfreien Anschluss. Die einzelne braune Leitung der 10-Pin Power/CAN Leitungen an Fahrzeug-Masse anschließen. Die einzelne rote Leitung der 10-Pin Power/CAN Leitungen an +12V ACC Zubehörstrom anschließen. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 10: Analoge Stromversorgung Für Das Video Interface
Für den Fall, dass die CAN Box keine Informationen vom Fahrzeug CAN-bus erhält (nicht alle Fahrzeuge sind kompatibel) muss der analoge Anschluss erfolgen. Die rote Leitung ACC-OUT und die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zubehörstrom anschließen. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 11: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist plus 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V permanent (max. 3A) ACC Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 12: Anschluss - Video-Quellen
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 und 2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 13: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 14: After-Market Rückfahrkamera
Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt durch Anschließen an die grüne Leitung “Reverse-OUT” des 12-Pin Interface Kabels um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden. Die beiden grünen Kabel „Reverse-IN“ „Reverse-OUT“ müssen für den Betrieb miteinander verbunden bleiben. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 15: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Stabilen Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 16: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 17: Bildeinstellungen
Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition Guide-Pos ohne Funktion H-SIZE Horizontale Bildgröße V-SIZE Vertikale Bildgröße Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 18: Bedienung Des Interface
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 19: Über Externen Taster
Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 250mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 118 x 25 x 104 mm (B x H x T) Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... -
Seite 20: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15... - Seite 21 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 11.01.2023 HW:CAM (V100)/(V23) RL4-SC15...
-
Seite 22: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
