Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC und PAL kompatibel
Version 03.06.2022
Video-Einspeiser
RL4-MIB92
Passend für
und 9.2 Zoll Monitor
und 9.2 Zoll Monitor
und 9.2 Zoll Monitor
Beispiel MIB2 High Discover Pro
und zwei weitere Video-Quellen
HW: CAM(V100)/(V20/V30)
RL4-MIB92
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MIB92
Inhaltszusammenfassung für NavLinkz RL4-MIB92

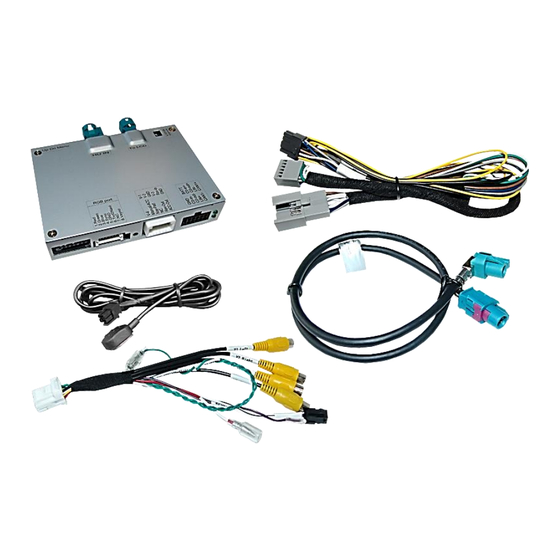

- Seite 1 Video-Einspeiser RL4-MIB92 Passend für Fahrzeuge mit MIB2 High - Discover Pro Infotainment und 9.2 Zoll Monitor Seat Fahrzeuge mit MIB2 High - Medi System Plus Infotainment und 9.2 Zoll Monitor Skoda Fahrzeuge mit MIB2 High – Columbus Infotainment und 9.2 Zoll Monitor Beispiel MIB2 High Discover Pro Video-Einspeiser für Front- und Rückfahrkamera...
-
