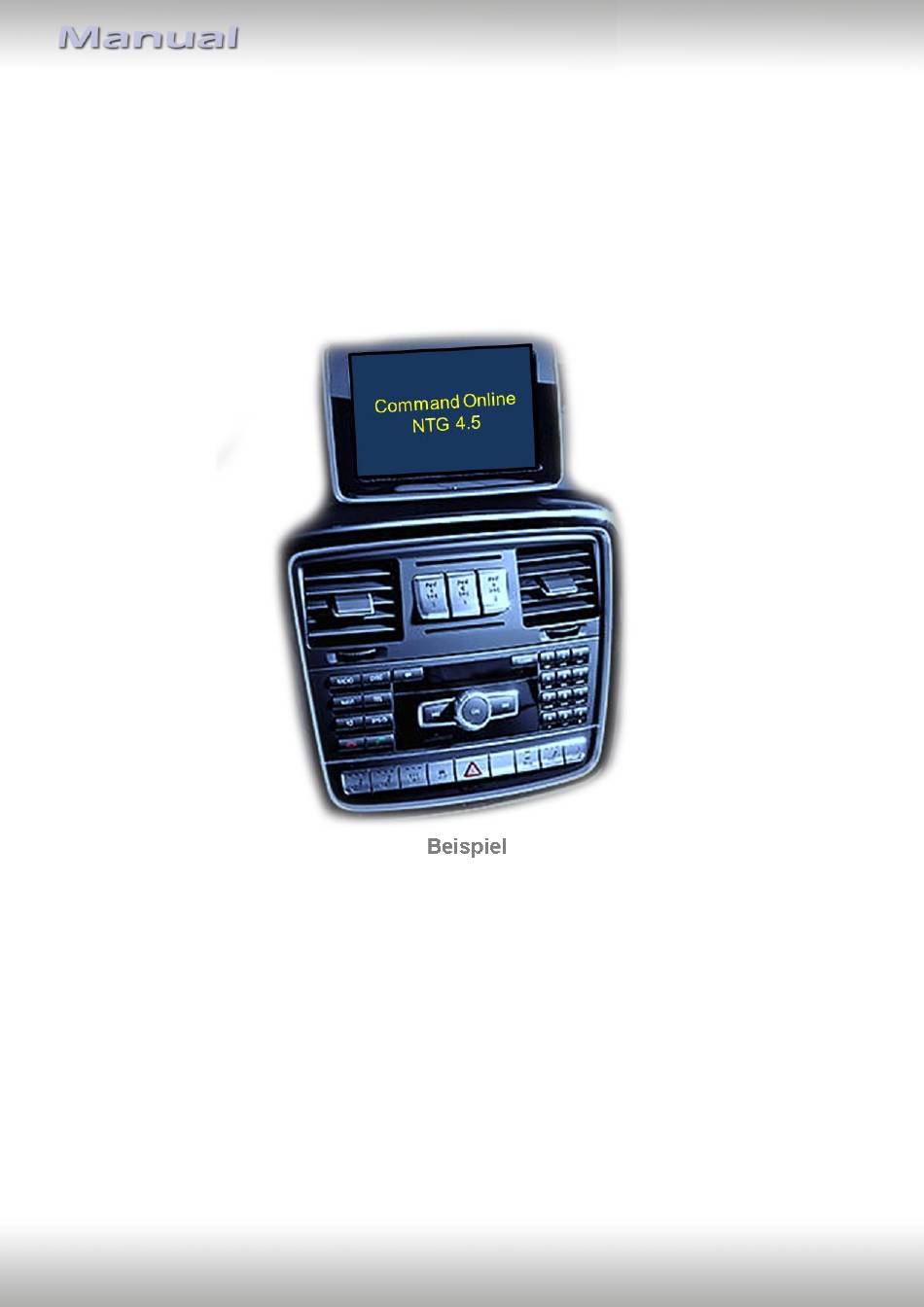

Passend für Mercedes Benz Fahrzeuge der
Generation NTG4.5 mit Comand Online oder Audio20
mit 4-Pin HSD LVDS Anschluss am Monitor
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
• FBAS Rückfahrkamera-Video-Eingang
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC kompatibel
Version 27.06.2023

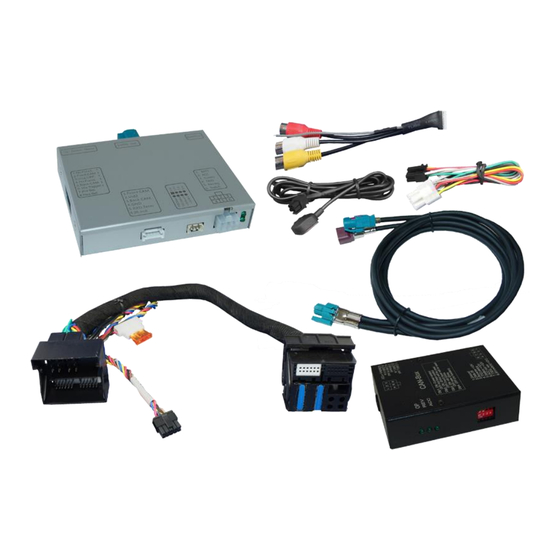

Video-Einspeiser
RL2-MBN45
Video-Einspeiser für Rückfahrkamera
und zwei weitere Video-Quellen
HW CAM(V31),(V22)
RL2-MBN45
Werbung
Verwandte Anleitungen für NavLinkz RL2-MBN45
Inhaltszusammenfassung für NavLinkz RL2-MBN45
- Seite 1 Video-Einspeiser RL2-MBN45 Passend für Mercedes Benz Fahrzeuge der Generation NTG4.5 mit Comand Online oder Audio20 mit 4-Pin HSD LVDS Anschluss am Monitor Video-Einspeiser für Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner) •...
- Seite 2 Fall 2: CAN-Box unterstützt nicht den Rückwärtsgang 2.7. Verbindung Video-Interface und externer Taster 2.8. Bildeinstellungen und Abstandslinien Bedienung des Interface 3.1. Über Infotainment-Taste 3.2. Über externen Taster Technische Daten Video-Interface FAQ – Fehlersuche Interface-Funktionen Technischer Support Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 3 Vor der Installation sollte dieses Manual durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort des Interface muss so gewählt werden, dass es weder Feuchtigkeit noch Hitze ausgesetzt ist. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 4 Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. Abstandslinien und PDC Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 5 Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 6 Kombinationen durchgeführt werden. Sollte sich das Bild bei diesem Durchlauf nicht verbessern, noch einmal versuchen und nach jeder Veränderung der Dips den 6-Pin Stromstecker an der Interface-Box kurz trennen. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 7 Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Interface wird an der Rückseite des Fahrzeugmonitors und der Head-Unit installiert. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 8 2.2. Anschluss Schema Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 9 Zündung an Pin 2 des Video-Interface oder wird der Fahrzeug-CAN blockiert, ist es möglich das Interface ohne CAN-Box zu installieren. In diesem Fall unter den Anmerkungen im Kapitel zur After-Market Rückfahrkamera nachschauen, wie das Interface ohne CAN-Box angeschlossen wird. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 10 HSD Stecker des Werks-Monitor verbinden. wasserblau farbene HSD+2 Buchse des Bildsignalkabels mit dem HSD+2 Stecker des Video-Interface verbinden. Hinweis: Keine Haftung für Kabelfarben und Pin-Belegungen des Fahrzeugs! Änderungen des Fahrzeugherstellers möglich. Die angegebenen Informationen müssen vom Installateur überprüft werden. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 11 Steckplatz der Quadlockbuchse des Quadlock Kabelsatzes einklippsen. Die zuvor freigewordene Quadlock-Buchse des Werks Kabelbaum an dem Quadlockstecker des Quadlock Kabelsatzes anschließen und verriegeln. Die gegenüber liegende Quadlockbuchse des Quadlock Kabelsatzes an dem Quadlockstecker der Head Unit anschließen und verriegeln. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 12 Die 6-Pin Buchse des Video Kabels mit dem 6-Pin Stecker des Video-Interface verbinden. Den Video Cinch der Video Quellen 1 und 2 mit den Cinch Buchse „Video IN1“ „Video IN2“ verbinden. Den Video-Cinch der Rückfahr-Kamera mit der Cinch-Buchse „Camera IN“ des Video Kabels verbinden. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 13 Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera- Eingang CAM, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max. 500mA) Stromversorgung für die After-Market Rückfahrkamera über die grüne Leitung des 6-Pin auf 8-Pin Kabel erfolgen. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 14 Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit der grünen Leitung des 6-Pin auf 8-Pin Kabels geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 15 2.7. Verbindung Video-Interface und externer Taster Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des Video-Interface verbinden. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 16 Für die Einstellung der Führungslinien das Lenkrad bewegen um Veränderungen zu sehen. Kommuniziert das Interface nicht mit dem Fahrzeug CAN-Bus (manche Fahrzeuge sind nicht kompatibel), können Abstandslinien für den Rückwärtsgang nicht gezeigt werden, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 17 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box (B x H x T) 113 x 22 x 115 mm Abmessungen CAN-Box (B x H x T) 89 x 27 x 65 mm Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 18 Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 19 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 27.06.2023 HW CAM(V31),(V22) RL2-MBN45...
- Seite 20 Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
