2.3.

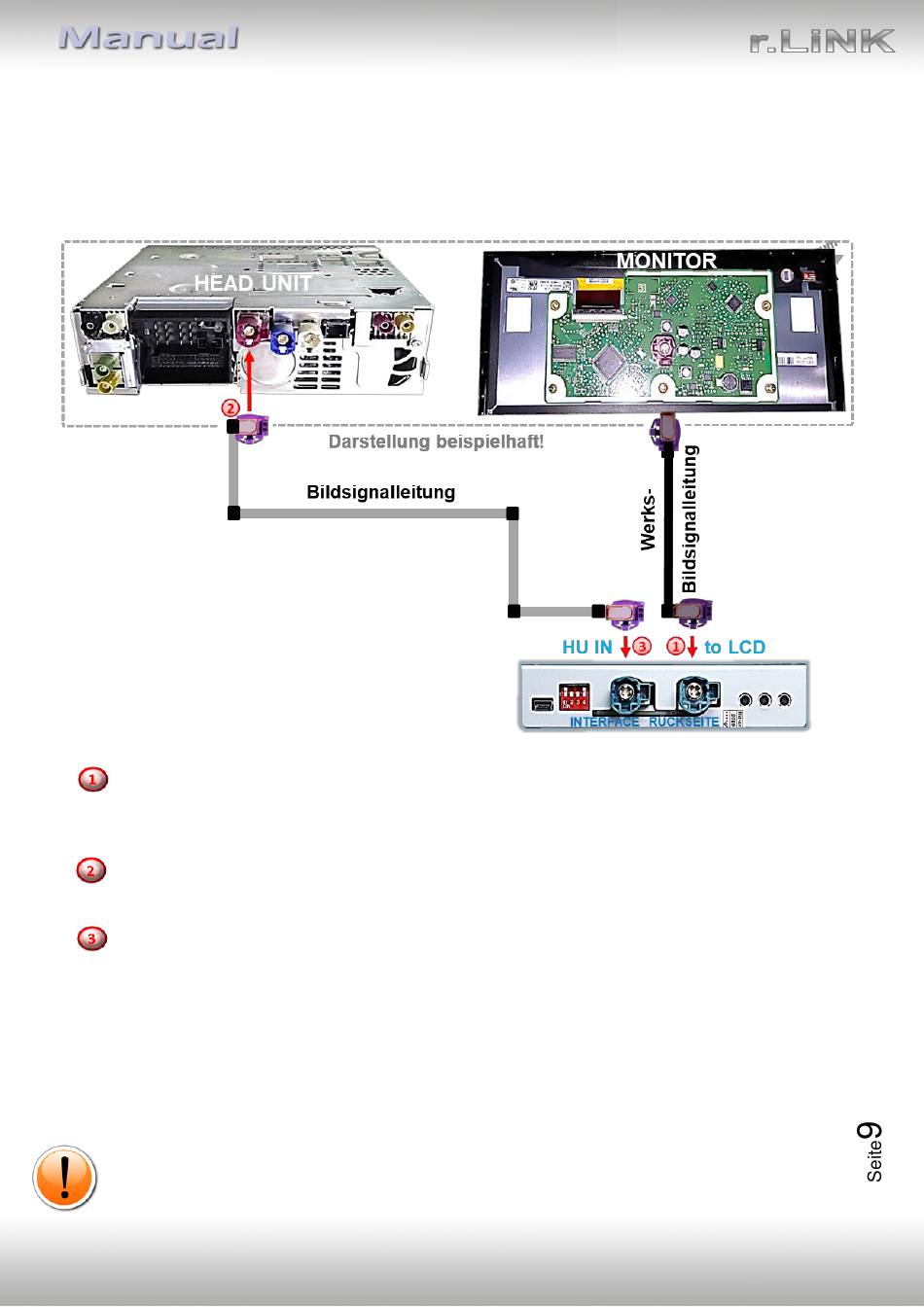

Anschluss - Werks Head-Unit und Monitor

Die Werks Head Unit und den Monitor ausbauen

2.3.1. Anschluss - Bildsignalkabel

Die violett farbene HSD+2 Buchse des von der Rückseite des Monitors kommenden Werks-
Bildsignalkabels an der Rückseite der Head Unit abstecken und mit dem wasserblau
farbenen HSD+2 Stecker
Die ungewinkelte violett farbene HSD+2 Buchse des mitgelieferten Bildsignalkabels mit dem
zuvor freigewordenen violett farbenen HSD+2 Stecker der Head Unit verbinden.
Die gegenüberliegende gewinkelte violett farbene HSD+2 Buchse des mitgelieferten
Bildsignalkabels mit dem freien wasserblau farbenen HSD+2 Stecker
Interface verbinden.
Hinweis: Farben der HSD Anschlüsse an Head Unit und Monitor können von Darstellung und
Beschreibung abweichen!
Die Einbaurichtung der mitgelieferten Bildsignalleitung hat keinen Einfluss auf die Funktion,
so dass je nach Platzangebot am Monitor Steckplatz sowohl die gewinkelte, als auch die
ungewinkelte HSD Buchse angeschlossen werden darf.
Keinesfalls vertausch werden dürfen aber die Anschlüsse an
Vertauschen der Anschlüsse Fehlfunktionen und Schaden am System verursachen kann!
Version 21.03.2022
"TO LCD".des Video Interface verbinden.
HW:CAM (V100)/(V42,V43,V44)
"HU IN"des Video
„HU IN" und „TO LCD"
RL4-C3D
da das
