NavLinkz RL-UCON-D1 Bedienungsanleitung

Video-einspeiser
Vorschau ausblenden Andere Handbücher für RL-UCON-D1:
Diese Anleitung herunterladen
Inhaltsverzeichnis

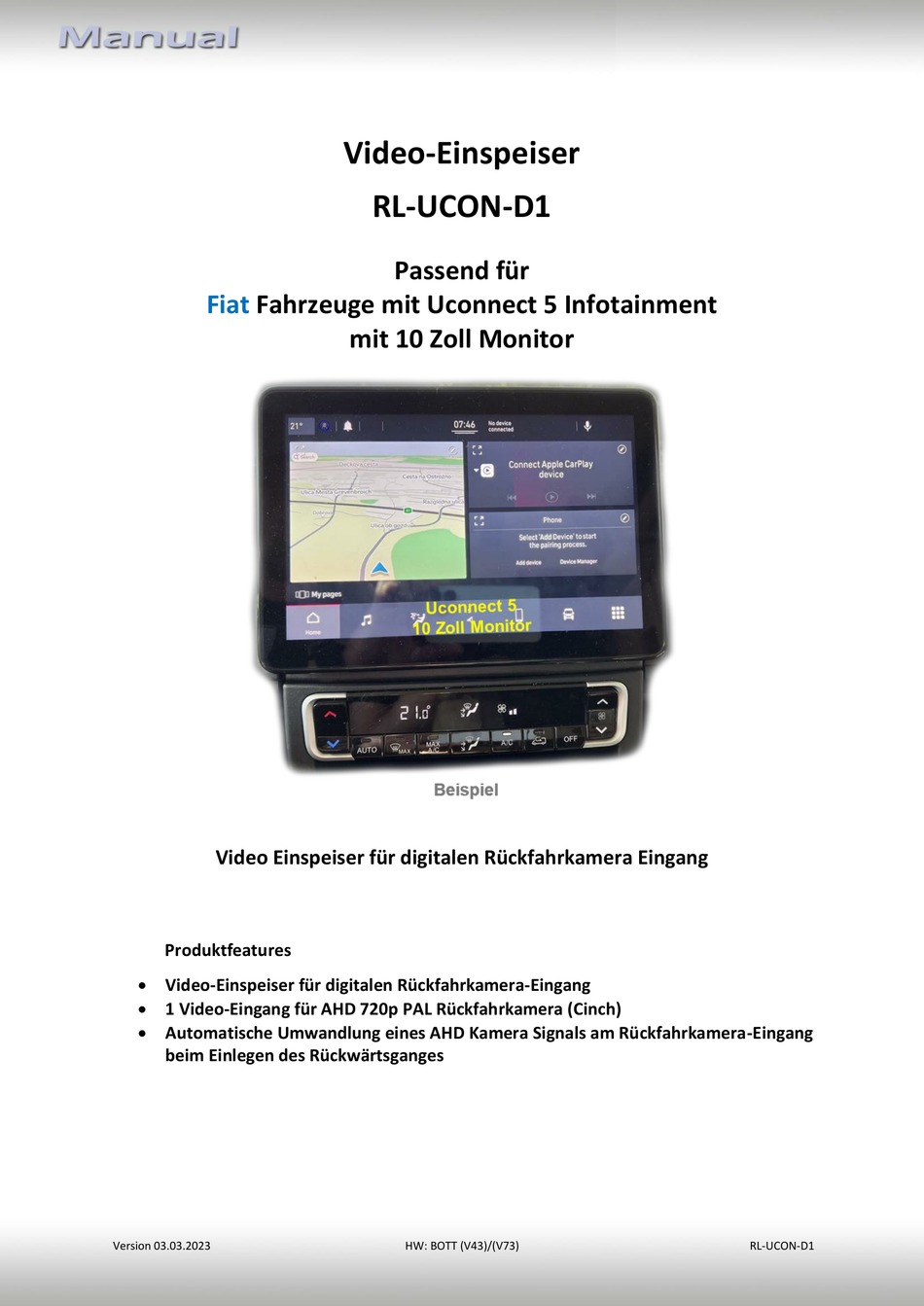

Video-Einspeiser
RL-UCON-D1
Passend für
Fiat
Fahrzeuge mit Uconnect 5 Infotainment
mit 10 Zoll Monitor
Video Einspeiser für digitalen Rückfahrkamera Eingang
Produktfeatures
 Video-Einspeiser für digitalen Rückfahrkamera-Eingang
 1 Video-Eingang für AHD 720p PAL Rückfahrkamera (Cinch)
 Automatische Umwandlung eines AHD Kamera Signals am Rückfahrkamera-Eingang
beim Einlegen des Rückwärtsganges
Version 03.03.2023
HW: BOTT (V43)/(V73)
RL-UCON-D1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für NavLinkz RL-UCON-D1

Inhaltszusammenfassung für NavLinkz RL-UCON-D1

  • Seite 1 Video-Einspeiser RL-UCON-D1 Passend für Fiat Fahrzeuge mit Uconnect 5 Infotainment mit 10 Zoll Monitor Video Einspeiser für digitalen Rückfahrkamera Eingang Produktfeatures  Video-Einspeiser für digitalen Rückfahrkamera-Eingang  1 Video-Eingang für AHD 720p PAL Rückfahrkamera (Cinch)  Automatische Umwandlung eines AHD Kamera Signals am Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges...

  • Seite 2: Inhaltsverzeichnis

    Boxen und Anschlüsse – Video Interface 1.4. Einstellungen - 8 Dip-Schalter (schwarz) 2. Installation 2.1. Installationsort 2.2. Anschluss Schema 2.3. Anschluss – Strom und Bildsignalleitung 2.4. Anschluss – AHD Kamera 3. Technische Daten des Video-Interface 4. Technischer Support Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 3: Rechtlicher Hinweis

    Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör

    Fahrzeug muss werksseitig bereits auf Rückfahrkamera codiert sein Video Eingangssignal Nur kompatibel mit 720p AHD Kamera mit PAL Signal Voraussetzung für die Umwandlerfunktion ist eine Werks-Vorkodierung welche anhand der Anzeige einer Blue Screen auf dem Display erkennbar ist (siehe Bild). Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 5: Boxen Und Anschlüsse - Video Interface

    Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 6: Einstellungen - 8 Dip-Schalter (Schwarz)

    Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Anschlussort Das Video-Interface wird an geeigneter Stelle hinter der Werks Head-Unit angeschlossen. Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 7: Anschluss Schema

    2.2. Anschluss Schema Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 8: Anschluss - Strom Und Bildsignalleitung

    Die 10-Pin Buchse des 10-Pin Power Kabels am 10-Pin Stecker des Video Interface anschließen. Die gelbe Leitung des 10-Pin Power Kabels an +12V ACC (Klemme 15) anschließen. Die schwarze Leitung des 10-Pin Power Kabels an Fahrzeug-Masse anschließen. Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 9: Anschluss - Ahd Kamera

    Den Video Cinch der AHD Kamera an der Cinch Buchse „720P Camera-IN“ des 20-Pin Interface Kabels anschließen. Das Stromkabel der AHD Kamera an der roten Leitung „ACC 5V Stromausgang“ 20-Pin Interface Kabels anschließen. Version 03.03.2023 HW: BOTT (V43)/(V73) RL-UCON-D1...

  • Seite 10: Technische Daten

    4. Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, welche direkt bei der NavLinkz GmbH erworben wurden. Für Produkte welche über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support Ihren Verkäufer.
