2.4.1. Sonderfall 1: Für Jaguar und Land Rover Fahrzeuge mit Touch-Screen Version-1
Bei Fahrzeugen mit Touch-Screen Version-1 müssen die blaue GVIF Buchse des Fahrzeug-
Kabelbaum und die GVIF Buchse des Bildsignalkabels abgeschnitten und gegeneinander
getauscht neu angelötet werden.
Die beiden GVIF Buchsen des Fahrzeugkabelbaum und des Bildsignalkabels mit
ausreichend Kabellänge abschneiden.

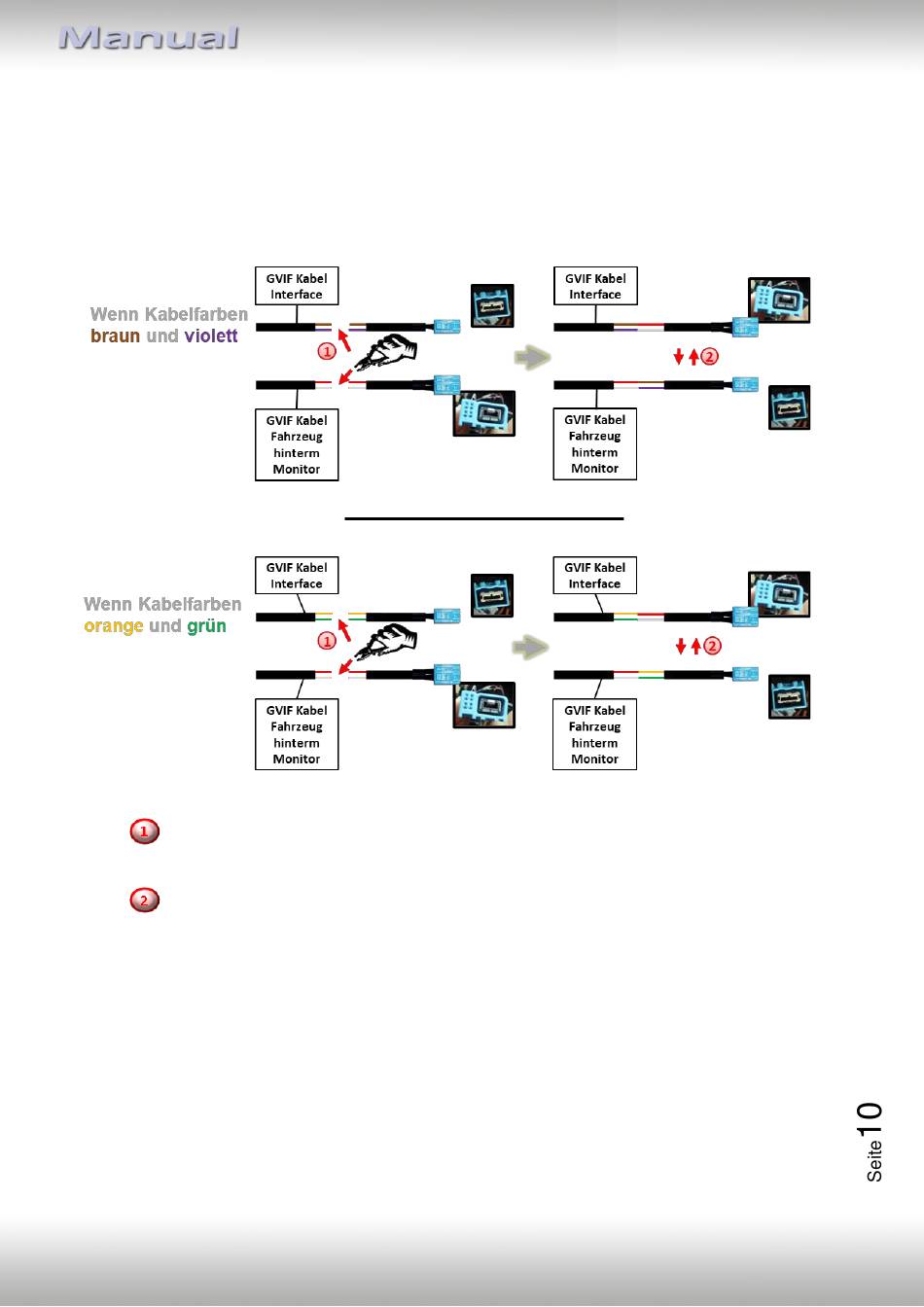

Die GVIF Buchse des Fahrzeug Kabelbaum an das Bildsignalkabel und die GVIF Buchse
des Bildsignalkabels an die GVIF Buchse des Fahrzeugkabelbaum löten. Abhängig von
den Kabelfarben des GVIF Interface Kabels müssen die entsprechenden Leitungen
gemäß der Abbildung verlötet werden.
Version 12.03.2021 HW CAM (V31)(V64) RL2-GVIF
