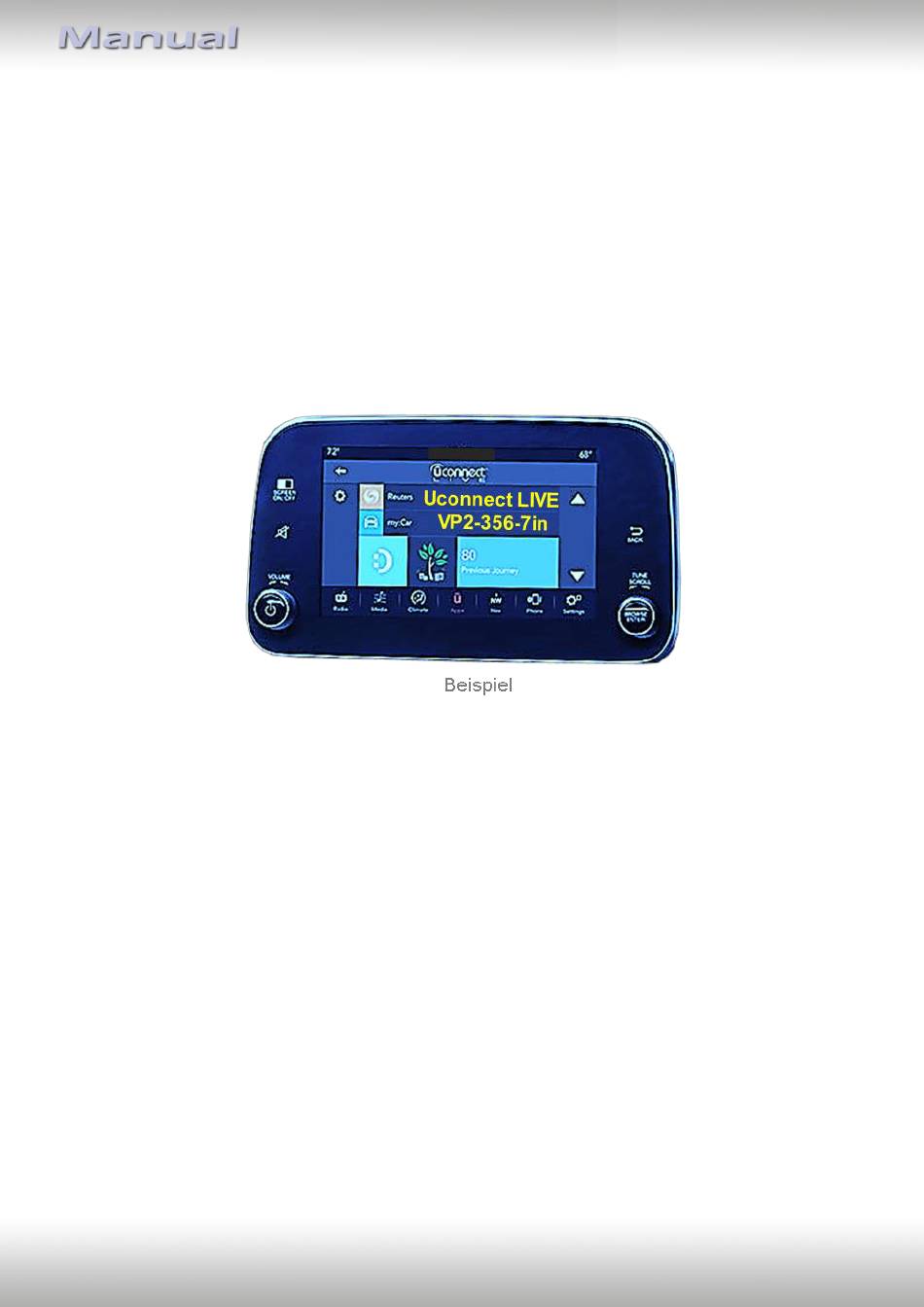

r.LiNK Video-Einspeiser
RL3-UCON7-T
Passend für Fiat Fahrzeuge mit
Uconnect LIVE Infotainment
und 7 Zoll (VP2-356-7in) Monitor
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC und PAL kompatibel
Version 09.11.2021
HW:CAM(V98)/(V50+V41)
RL3-UCON7-T
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL3-UCON7-T
Inhaltszusammenfassung für NavLinkz RL3-UCON7-T
- Seite 1 Video-Einspeiser RL3-UCON7-T Passend für Fiat Fahrzeuge mit Uconnect LIVE Infotainment und 7 Zoll (VP2-356-7in) Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner) •...
-
Seite 2: Inhaltsverzeichnis
Fall 2: Interface erhält kein Rückwärtsgangsignal 2.8. Anschluss - Video-Interface und externer Taster 2.9. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein LVDS Signale welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 5: Einstellungen Der 8 Dip-Schalter (Schwarz)
Gebrauch keine Funktion und müssen auf OFF stehen. Dip Position “unten” ist ON und Position “oben” ist OFF. Fahrzeug/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box durchgeführt werden! Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 6: Installation
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Die Werks Head-Unit befindet sich hinter dem Handschuhfach. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 7: Anschluss Schema
2.2. Anschluss Schema Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 8: Anschluss - Bildsignalleitung
HSD Stecker der Head Unit anschließen. Die gegenüberliegende wasserblau farbene HSD+2 Buchse der mitgelieferten Bildsignalleitung an dem bordeaux farbenen HSD+2 Stecker des Video Interface anschließen. Hinweis: Die Farben der HSD Stecker an Head Unit und Werkskabelbaum können unter Umständen variieren. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 9: Anschluss - 10-Pin Strom / Can Kabel
Hinweis: Die CAN Kommunikation funktioniert nicht bei allen Fahrzeugen. Sollte nach Anschluss des 10-Pin Power/CAN Kabels bei eingeschalteter Zündung keine Interface LED leuchten, muss der analoge Anschluss vorgenommen werden (siehe „Analoge Stromversorgung für das Video Interface“). Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 10: Analoge Stromversorgung Für Das Video Interface
2.5. Analoge Stromversorgung für das Video Interface Die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zubehörstrom anschließen. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 11: Stromversorgungsausgang
2.6. Stromversorgungsausgang Der rote Stromversorgungsausgang ACC-out Max 3A kann zur Stromversorgung einer externen Quelle genutzt werden (max 3A). Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 12: Anschluss - Video-Quellen
Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video-Interface anschließen. Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Camera IN“ anschließen. Den Video-Cinch der AV Quellen 1 + 2 an den Cinch-Buchsen „Video IN 1“ „Video IN 2“ anschließen. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 13: Audio-Einspeisung
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 14: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Stabilen Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 15: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 16: Bildeinstellungen
Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition IR-AV1/2 keine Funktion Guide L/R keine Funktion UI-CNTRL (ON/OFF) keine Funktion Size H/V Bildgröße horizontal/vertikal Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 17: Bedienung Des Interface
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 18: Über Externen Taster
Technische Daten Arbeitsspannung 7V - 25V Ruhestrom Stromaufnahme 280mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 119 x 24 x 95 mm (B x H x T) Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... -
Seite 19: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T... - Seite 20 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 09.11.2021 HW:CAM(V98)/(V50+V41) RL3-UCON7-T...
-
Seite 21: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
