Video-Einspeiser
RL4-UCON10
Passend für
Fiat
Fahrzeuge mit Uconnect 5 Infotainment
mit 10 Zoll oder 10,25 Zoll ultrawide Monitor
Jeep

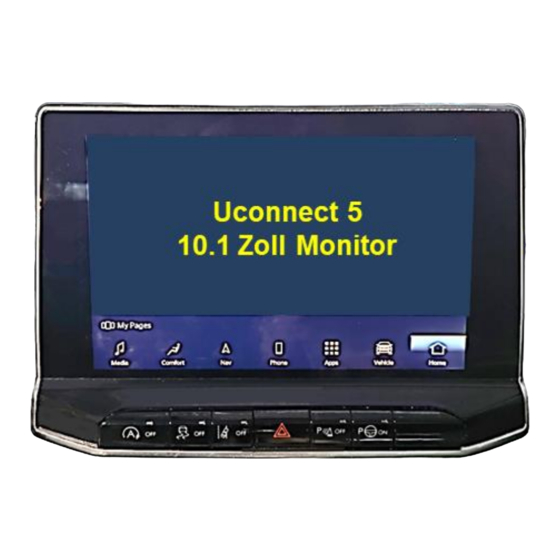

Fahrzeuge mit Uconnect 5 Infotainment mit 10.1 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC und PAL kompatibel
Version 24.01.2023
HW: CAM(V100) / (V30 + V30.3)
RL4-UCON10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-UCON10
Inhaltszusammenfassung für NavLinkz RL4-UCON10
- Seite 1 Video-Einspeiser RL4-UCON10 Passend für Fiat Fahrzeuge mit Uconnect 5 Infotainment mit 10 Zoll oder 10,25 Zoll ultrawide Monitor Jeep Fahrzeuge mit Uconnect 5 Infotainment mit 10.1 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme ...
-
Seite 2: Inhaltsverzeichnis
Fall 2: Interface erhält kein Rückwärtsgangsignal 2.6. Anschluss - Video-Interface und externer Taster 2.7. Bildeinstellungen 3. Bedienung des Interface 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch 10 Sekunden nach Auslegen des Rückwärtsganges Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 5: Boxen Und Anschlüsse - Video Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 6: Einstellungen - 8 Dip-Schalter (Schwarz)
6, 7 und 8 sollte auch jede andere Dipschalterkombination ausprobiert werden! *Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 7: Aktivierung Des Frontkamera Eingangs (Dip 1)
Kombinationen ermöglichen kein Bild). Es kann ein kurzer Durchlauf aller möglichen Dip- Kombinationen durchgeführt werden. Sollte sich das Bild bei diesem Durchlauf nicht verbessern, noch einmal versuchen und nach jeder Veränderung der Dips den 6-Pin Stromstecker an der Interface-Box kurz trennen. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 8: Einstellungen Der 4 Dip-Schalter (Can-Funktion - Rot)
Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 9: Anschluss Schema
2.2. Anschluss Schema Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 10: Anschluss - Werks Head-Unit
Bildsignalleitung an dem zuvor freigewordenen HSD Stecker der Head Unit anschließen. Hinweis: Die mitgelieferte Bildsignalleitung darf je nach Einbauverhältnissen bezüglich ihrer HSD Buchsen auch verdreht montiert werden. Der Anschluss darf aber ausschließlich an der Head-Unit stattfinden! Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 11: Anschluss - 10-Pin Power/Can Kabel
12-und 32-Pin Steckern des 10-Pin Power/CAN Kabels anschließen. Die beiden gegenüberliegenden grünen und blauen 12-und 32-Pin Buchsen des 10-Pin Power/CAN Kabels an den zuvor freigewordenen 12-und 32-Pin Stecker der Head-Unit anschließen. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 12: Analoge Stromversorgung
Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 13: Stromversorgungsausgang Für Frontkamera
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10, 15 oder 20 Sekunden Nachlauf*, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V ACC Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 14: Anschluss - Video-Quellen
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 und 2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 15: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 16: After-Market Rückfahrkamera
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 17: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 18: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 19: Bildeinstellungen
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video- Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 20: Bedienung Des Interface
7V - 25V Ruhestrom Stromaufnahme 270mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 26 x 103 mm (B x H x T) Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... -
Seite 21: Faq - Fehlersuche Interface Funktionen
Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10... - Seite 22 Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 24.01.2023 HW: CAM(V100) / (V30) RL4-UCON10...
-
Seite 23: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
