2.3.

Verbindung Video-Interface und 6-Pin Kabel

Die weiße 6-Pin Buchse des 6-Pin Strom / RFK Kabels mit dem 6-Pin-Stecker des
Video-Interface verbinden.

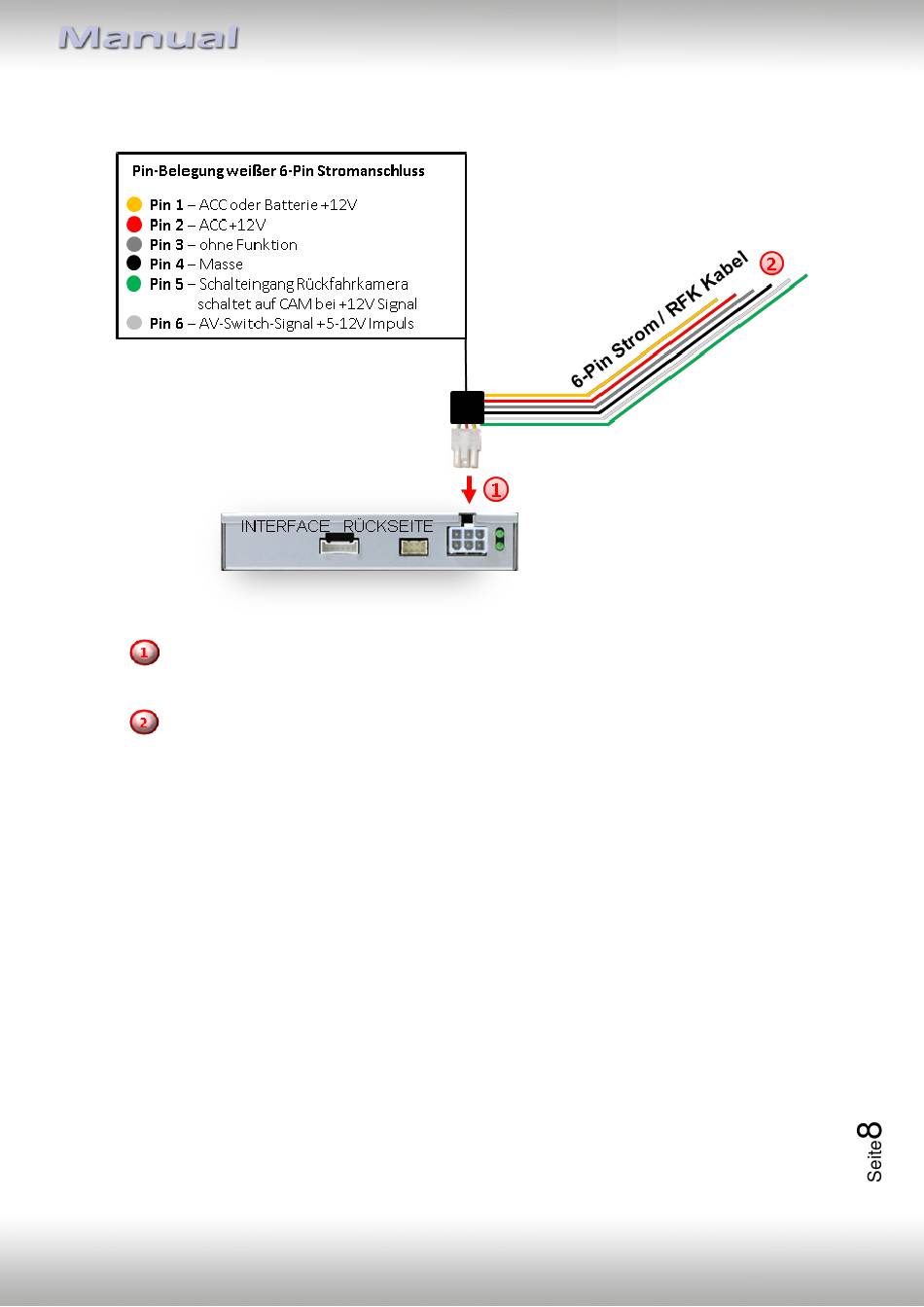

Die offenen Kabelenden des 6-Pin Strom/ RFK Kabels gemäß des oberen Diagramms
anschließen (Pin 1,2,4 und 5).
Hinweis: Nach dem Wiederanschluss der Batterie die LEDs des Video-Interface überprüfen,
eine muss leuchten.
