Video-Einspeiser
RL4-MIB150
Passend für
VW
Fahrzeuge mit Discover Premium (18T) – MIB
Infotainment mit 15 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Version 13.02.2023
HW: CAM(V98)/UP(V20)
RL4-MIB150
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MIB150
Inhaltszusammenfassung für NavLinkz RL4-MIB150
- Seite 1 Video-Einspeiser RL4-MIB150 Passend für Fahrzeuge mit Discover Premium (18T) – MIB Infotainment mit 15 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 FBAS Eingang für Rückfahrkamera 1 FBAS Eingang für Frontkamera ...
-
Seite 2: Inhaltsverzeichnis
2.5. Anschluss - Video-Interface und externer Taster 2.6. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 3: Rechtlicher Hinweis

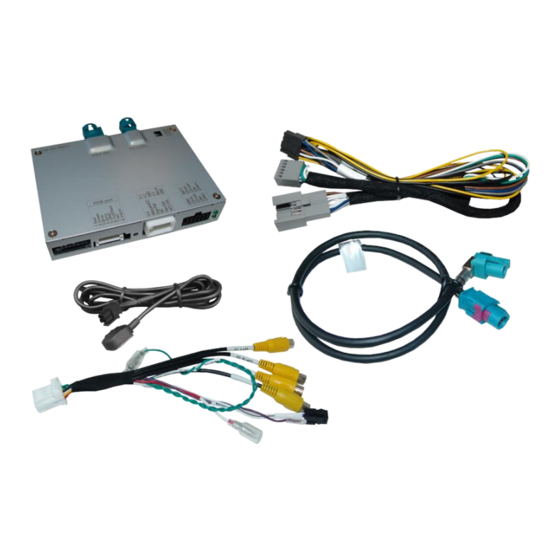

Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Video-Eingangssignal Nur NTSC Video Quellen kompatibel. Abstandslinien Es werden keine Abstandslinien gezeigt. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 5: Boxen Und Anschlüsse - Video Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 6: Einstellungen - 8 Dip-Schalter (Schwarz)
Dip6, 7 und 8 sollte auch jede andere Dipschalterkombination ausprobiert werden! Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! *Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 7: Aktivierung Des Frontkamera Eingangs (Dip 1)
1.4.3. Rückfahrkamera-Einstellungen (Dip 5) Bei Dip-Schalterstellung OFF schaltet das Interface auf Werksbild für vorhandene Werks- Rückfahrkamera oder Werks-PDC Darstellung solange der Rückwärtsgang eingelegt ist. Bei Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang solange der Rückwärtsgang eingelegt ist. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 8: Einstellungen Der 4 Dip-Schalter (Can-Funktion - Rot)
Die 2 Dip-Schalter auf der oberen Seite der Interface-Box dienen zur Auswahl der Head-Unit. Achtung! Dip Position “oben” ist ON und Position “unten” ist OFF (umgekehrt zu den schwarzen 8 Dips und den roten 2 Dips). Beide Dip Schalter auf OFF stellen Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 9: Installation
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 10: Anschluss Schema
2.2. Anschluss Schema Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 11: Anschluss - Bildsignalleitung
Die gewinkelte wasserblau farbene HSD Buchse der mitgelieferten Bildsignalleitung am wasserblau farbenen HSD+2 Stecker„HU IN“ des Video Interface anschließen. Die gegenüber liegende ungewinkelte wasserblau farbene HSD Buchse der Bildsignalleitung an dem zuvor freigewordenen HSD Stecker der Head Unit anschließen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 12: Anschluss - Quadlock -Can
12-Pin CAN Buchse mit dem grauen 12-Pin Stecker des PNP Kabelsatzes verbinden. Die graue 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen. Anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 13: Anschluss - Strom
Das einzelne, schwarze Kabel des 10-Pin Power/CAN Kabels an Fahrzeug-Masse anschließen. Hinweis: Sollte nach Anschluss des 10-Pin Power/CAN Kabels bei eingeschalteter Zündung keine Interface LED leuchten, muss der analoge Anschluss vorgenommen werden (siehe „Analoge Stromversorgung für das Video Interface“). Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 14: Analoge Stromversorgung
Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 15: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) ACC Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 16: Anschluss - Video-Quellen
Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 17: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 18: After-Market Rückfahrkamera
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 19: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 20: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 21: Bildeinstellungen
Position IR-AV1/2 keine Funktion Guide L/R keine Funktion UI-CNTRL (ON/OFF) keine Funktion Size H/V Bildgröße horizontal/vertikal Hinweis: Abstandslinien für den Rückwärtsgang sind nicht verfügbar, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 22: Bedienung Des Interface
Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über das Display funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 23: Über Externen Taster
Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 330mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 116 x 25 x 103 mm (B x H x T) Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... -
Seite 24: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150... - Seite 25 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 13.02.2023 HW: CAM(V98)/UP(V20) RL4-MIB150...
-
Seite 26: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
