Bildeinstellungen - Navlinkz R.link Rl2-Gvif Bedienungsanleitung

2.7.

Bildeinstellungen

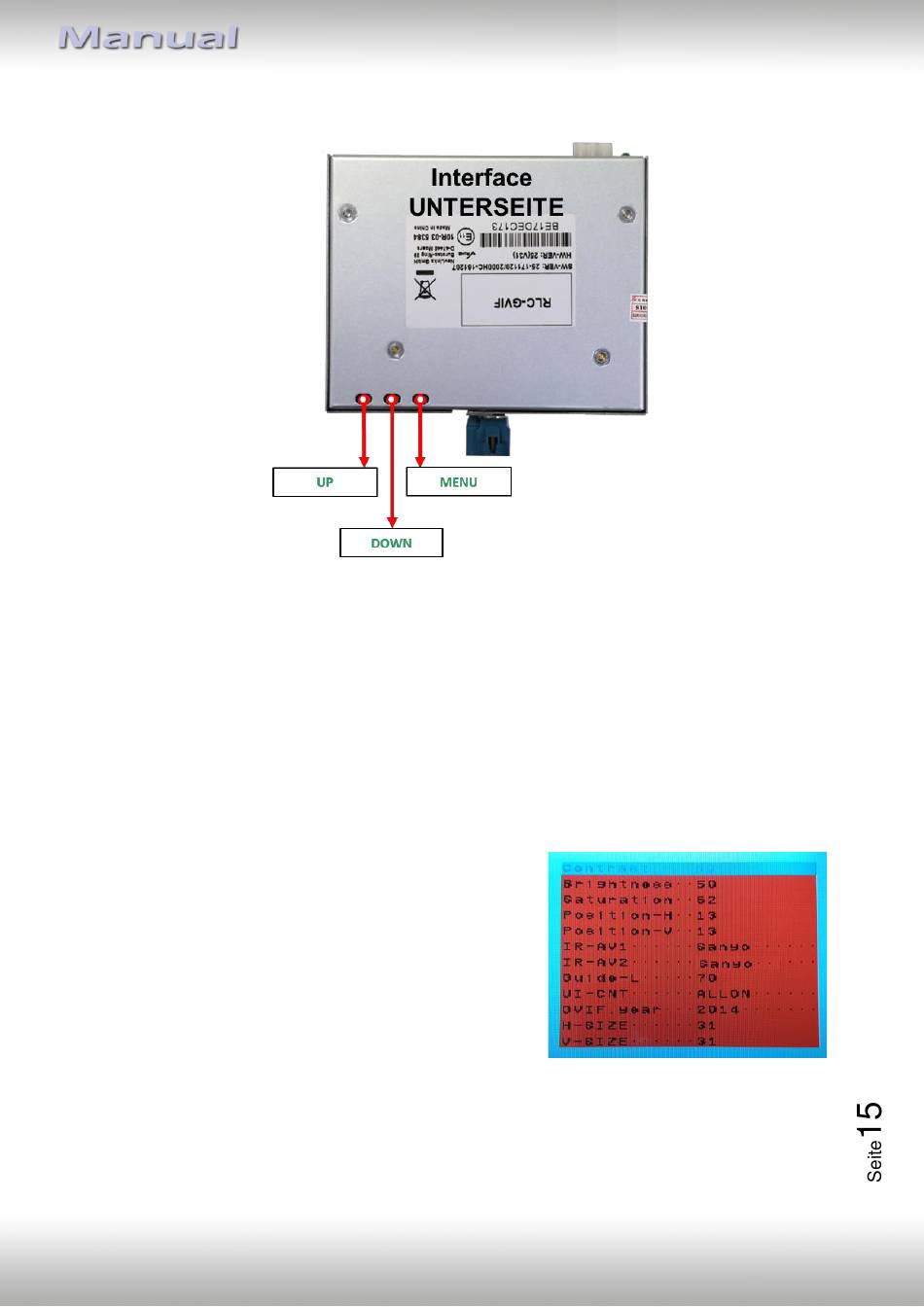

Die Bildeinstellungen können über die 3 Tasten des Video-Interface verändert werden.
Drücken der Taste MENU öffnet das OSD-Einstellungsmenü oder wechselt zum nächsten
Menüpunkt, UP und DOWN verändern die entsprechenden Einstellungen. Die Tasten sind in
das Gehäuse eingelassen, um unbeabsichtigte Veränderungen während und nach der
Installation zu vermeiden. Die Bildeinstellungen müssen für die Video-Eingänge AV1 und AV2
separat vorgenommen werden, während der entsprechende Eingang ausgewählt und
sichtbar auf dem Monitor ist.
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video-
Quelle an dem ausgewählten Eingang angeschlossen ist.
Folgende Einstellmöglichkeiten stehen zur Verfügung:
Brightness = Helligkeit
Contrast = Kontrast
Saturation = Sättigung
Position H = horizontale Position
Position V = vertikale Position
GVIF year = Einstellung des Baujahres
UI-CNT = ohne Funktion
Version 12.03.2021 HW CAM (V31)(V64) RL2-GVIF
