3.5.

Bildeinstellungen

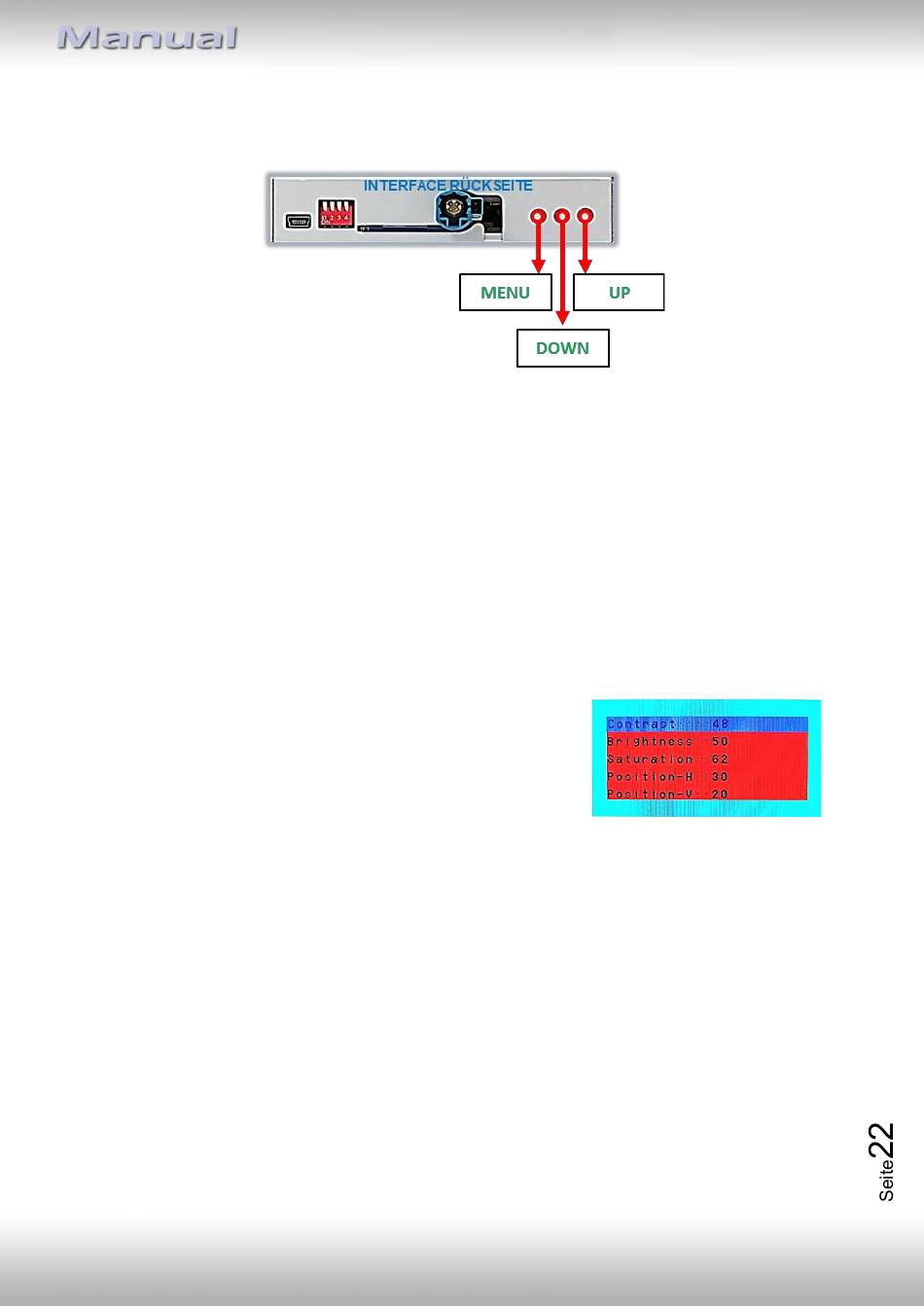

Die Bildeinstellungen können über die 3 Tasten des Video-Interface verändert werden.
Drücken der Taste MENU
Menüpunkt. UP und DOWN
das Gehäuse eingelassen, um unbeabsichtigte Veränderungen während und nach der
Installation zu vermeiden. Die Bildeinstellungen müssen für AV1, AV2 und CAM separat
vorgenommen werden, während der entsprechende Eingang ausgewählt und sichtbar auf
dem Monitor ist.
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video-
Quelle an dem ausgewählten Eingang angeschlossen ist.
Folgende Einstellmöglichkeiten stehen zur Verfügung:
Contrast =
Brightness =
Saturation =
*Position H =
Position V =
*Wurde die Dipschalterstellung von Dip-8 aufgrund eines schwarzen Bildes bei einer
Ausnahme-Version der Head-Unit auf OFF gestellt, ist eine horizontale Einstellung des Bildes
nicht möglich und es verbleibt unter Umständen auf der linken Seite im Display ein schmaler
Streifen.
Version 25.09.2025
öffnet das OSD-Einstellungsmenü oder wechselt zum nächsten
verändern die entsprechenden Einstellungen. Die Tasten sind in
Kontrast
Helligkeit
Farbsättigung
horizontale Bildposition
vertikale Bildposition
HW: CAM(100)/(V23/+V13.3) RL4-SY3-R5
