3.3. After-Market Rückfahrkamera
Manche Fahrzeuge haben einen anderen Rückwärtsgang-Code auf dem CAN-Bus welcher
mit dem CAN des Video Interface nicht kommuniziert. Daher gibt es 2 verschiedene
Möglichkeiten der Installation. Wenn der Interface CAN die Informationen eines eingelegten
Rückwärtsganges erhält, liegen +12V auf der grünen Leitung des 12-Pin Interface Kabels an
während der Rückwärtsgang eingelegt ist.
Hinweis: Vor dem Test nicht vergessen, den Dip 5 des Video-Interface auf ON zu stellen.

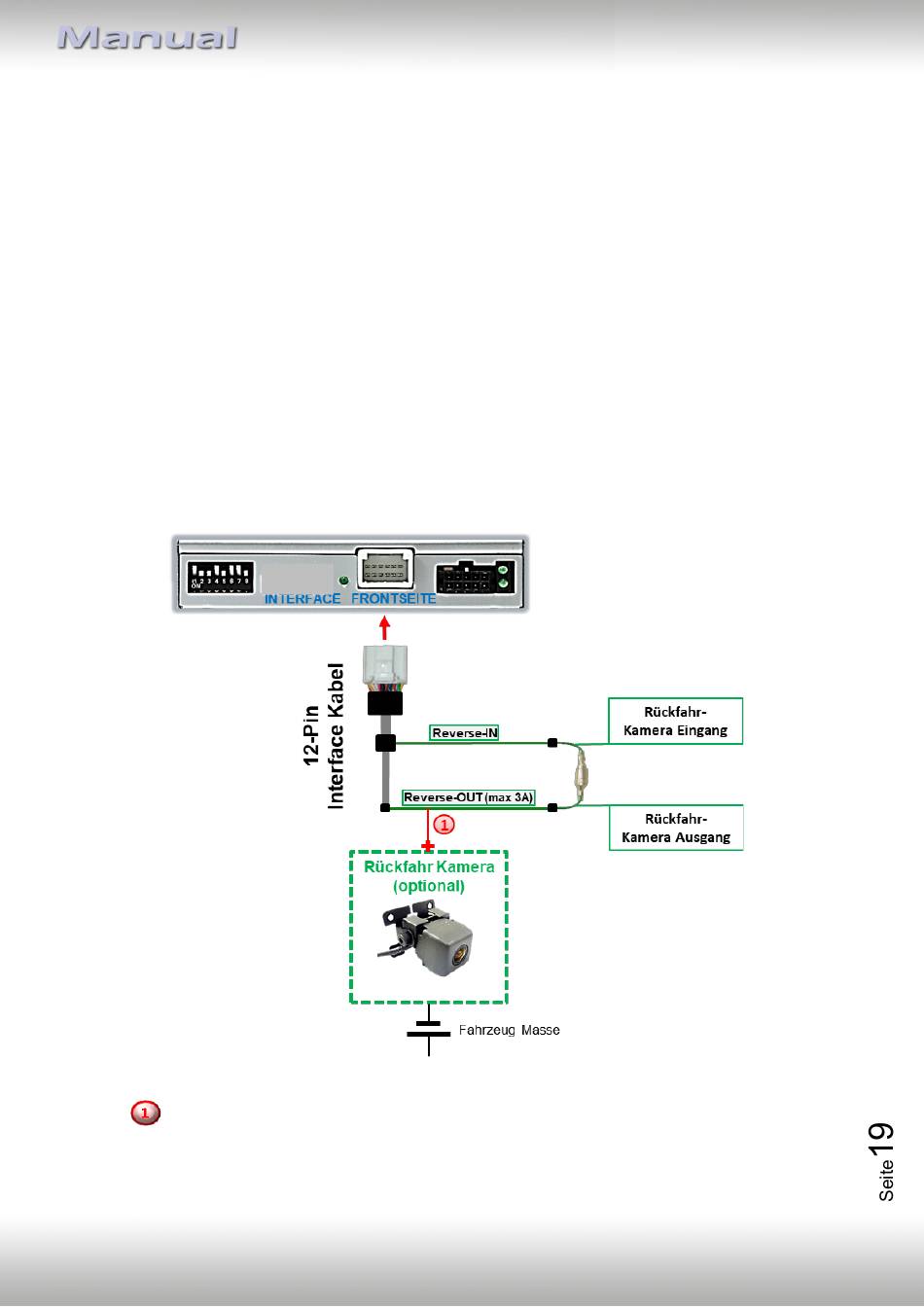

3.3.1. Fall 1: Interface erhält das Rückwärtsgang-Signal
Erhält das Interface +12V auf die grüne Leitung des 12-Pin Interface Kabels während der
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-
Eingang "CAMERA-IN" wenn der Rückwärtsgang eingelegt wird.
Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt
durch Anschließen an die grüne Leitung
um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden.
Die beiden grünen Kabel
miteinander verbunden bleiben.
Version 25.09.2025
"Reverse-OUT"
„Reverse-IN" und „Reverse-OUT"
HW: CAM(100)/(V23/+V13.3)
des 12 Pin Interface Kabels
müssen für den Betrieb
RL4-SY3-R5
