TMC Vecton UV 400 Anweisungen Seite 44

Accessoire Coude Transparent
Le coude permet d'installer le tuyau flexible dans plusieurs sens.

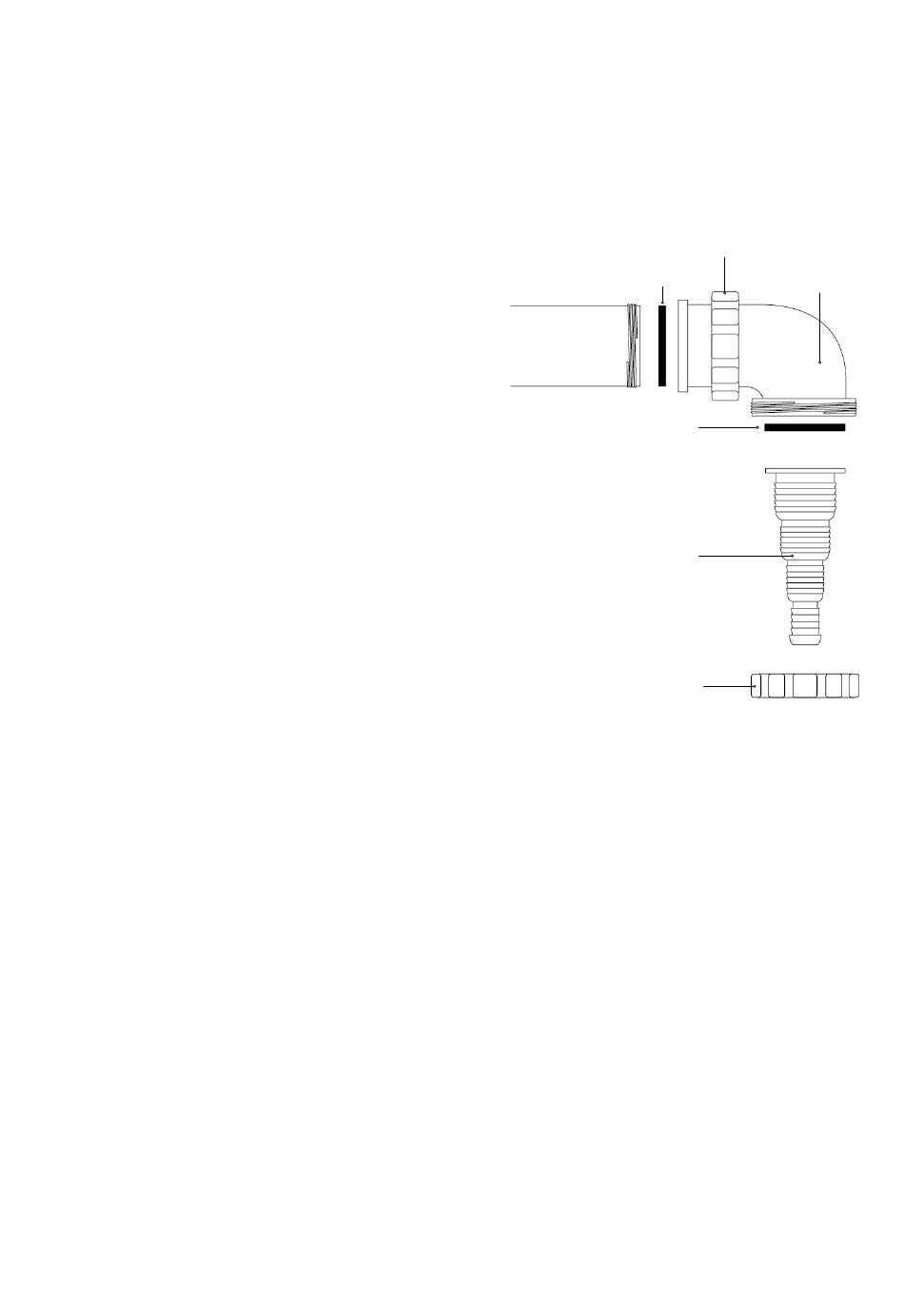

Comme illustré sur le schéma, l'extrémité sur laquelle est installé le contreécrou fileté peut être raccordée à l'entrée
ou à la sortie de l'unité UV. Il est important d'installer correctement le joint sur l'entrée/la sortie UV et de la coincer
entre l'entrée/la sortie UV et le coude transparent.
Installation:
1. Installez l'embout de tuyau à l'extrémité du coude
transparent.
2. Installez votre tuyau flexible (non fourni) sur l'embout
de tuyau.
3. Installez le coude transparent complet / ensemble de
l'embout de tuyau sur l'entrée/la sortie de l'unité V en
veillant à ce que le joint soit bien assis, comme décrit
ci-dessus. Le contre-écrou installé doit maintenant
être serré à la main sur l'entrée/la sortie pour veiller à
empêcher les fuites d'eau.
A NOTER: Le coude transparent/ensemble de l'embout de tuyau ne peut pas supporter un poids excessif.
Si vous avez des morceaux de tuyau en plastique longs ou difficiles, ils doivent être supportés pour
empêcher de stresser excessivement l'ensemble complet.
Si le coude transparent/ensemble de l'embout du tuyau est tourné après avoir été connecté à l'entrée/sortie UV,
le contre-écrou installé doit être resserré pour veiller à ce qu'il y ait un bon joint étanche. Si le coude transparent/
ensemble de l'embout du tuyau est accidentellement heurté ou cogné, ou en cas d'intervention de maintenance,
le coude transparent/ensemble de l'embout du tuyau doit être vérifié pour vérifier qu'il est toujours positionné et
installé correctement.
Le non respect de ces instructions ou la non performance des vérifications ci-dessus peut entraîner des
fuites d'eau. En cas de doute, assurez-vous toujours que l'ensemble est étanche.
VECTON
ENTRÉE/SORTIE
Code de commande: 5249-L
CONTRE-ÉCROU
44
CONTRE-ÉCROU
INSTALLÉ
COUDE
JOINT
TRANSPARENT
JOINT
EMBOUT
DE TUYAU
