Collegamento con un tubo rigido
Questo apparecchio può essere collegato anche usando tubazioni rigide come segue:

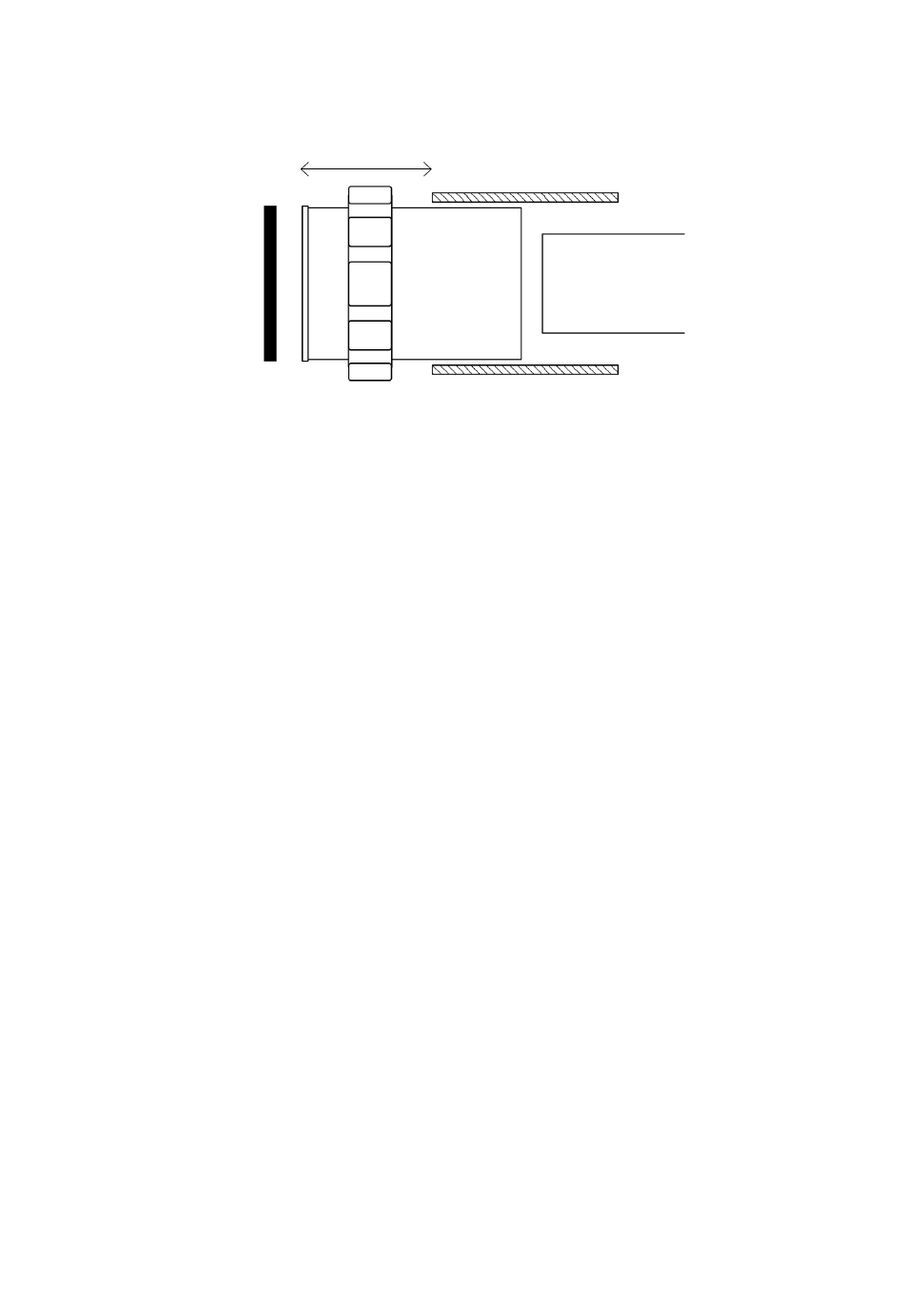

1. Usare adattatori universali per tubi rigidi TMC disponibili presso i rivenditori di prodotti acquatici (rif.
PCADRPACTO4). Montarli in base al diagramma qui sotto.
GUARNIZIONE
• Se si usa un tubo di plastica da 40 mm saldato con solvente, l'adattatore si incolla nel tubo. Non dimenticare
di avvitare il controdado prima di saldare con solvente l'adattatore nel tubo da 40 mm. Durante la saldatura con
solvente dei due componenti, lasciare abbastanza spazio (20 mm, come mostrato) fra l'adattatore e il tubo da 40
mm per consentire di svitare il controdado.
• Se si usa un tubo da 1 pollice saldato con solvente, tale tubo si incollerà nell'adattatore durante la prima fase.
• Se si usa un tubo da 32 mm saldato con solvente, tale tubo si incollerà nell'adattatore durante la seconda
fase.
Importante: Dopo aver saldato con solvente i due componenti, farli polimerizzare prima di collegare
l'adattatore per tubi rigidi all'unità Vecton.
Durante il collegamento dell'adattatore all'apparecchio, accertarsi che le guarnizioni siano posizionate
correttamente tra la superficie piatta dell'adattatore e quella dei fori di ammissione/sbocco. Non
usare alcun preparato per giunzioni o nastro adesivo PTFE.
USA: se si utilizzano tubazioni rigide, seguire l'operazione con tubo da 1 pollice descritta sopra.
2. Usare connessioni femmina filettate BSP di plastica da 1 1/2 pollici disponibili presso vari rivenditori di
prodotti idraulici.
Non superare le portate massime per questo apparecchio dato che ne verrebbe ridotta in modo notevole
l'efficienza.
Vecton UV 400 Acquari con capacità max. di 400l • Portata max./ora: 1300l
Vecton UV 600 Acquari con capacità max. di 600l • Portata max./ora: 1900l
Vecton titanUV 550 Acquari con capacità max. di 550l • Portata max./ora: 1650l
Vecton titanUV 850 Acquari con capacità max. di 850l • Portata max./ora: 2550l
Usare sempre il flessibile dal diametro più grande per accrescere il rendimento della pompa d'acqua.
40mm TUBO DI PLASTICA
20mm
SALDATO CON SOLVENTE
CONTRODADO
PORTATE
39
TUBO DI PLASTICA DA 1" OR
32mm SALDATO CON SOLVENTE
