TMC Vecton UV 400 Anweisungen Seite 26

Die gelieferten Schlauchenden bestehen aus einem durchsichtigen Material, das aufleuchtet, wenn die Einheit
ordnungsgemäß arbeitet. (Hinweis: Das Leuchten ist nur bei geringem Lichteinfall sichtbar.)
Lichtdurchlässiges Rohrbogenzubehör
Der Rohrbogen bietet er eine Vielzahl von flexiblen Rohrausrichtungen.
Wie aus der Abbildung ersichtlich ist, kann das Ende mit der mit dem Gewinde versehenen Sicherheitsmutter
entweder an den Einlass oder den Auslass der UV-Einheit angeschlossen werden.
Stellen Sie sicher, dass Dichtung richtig auf der Stirnseite des UV Einlasses bzw. Auslasses aufgesetzt ist, und diese
zwischen dieser Stirnseite und der Stirnseite des lichtdurchlässigen Rohrbogens eingeklemmt ist.
Montage:
1. Befestigen Sie den Schlauchadapter am Ende des
lichtdurchlässigen Rohrbogens gemäß der Abbildung.
2. Befestigen Sie Ihren flexiblen Schlauch (nicht
mitgeliefert) an dem Schlauchadapter.
3. Befestigen Sie die komplette Einheit bestehend aus
lichtdurchlässigem Rohrbogen und Schlauchadapter
am Einlass bzw. Auslass der UV Einheit, und stellen
Sie sicher, dass die Dichtung korrekt sitzt, wie oben
beschrieben. Die angebrachte Sicherheitsmutter
muss jetzt am Einlass bzw. Auslass angezogen
werden, wobei sicherzustellen ist, dass sie vollständig
handfest angezogen ist, um ein Austreten von Wasser
zu vermeiden.
BITTE BEACHTEN SIE: Die Einheit bestehend aus lichtdurchlässigem Rohrbogen und Schlauchadapter darf
nicht mit übermäßigem Gewicht belastet werden. Lange oder schwerfällige Kunststoffschläuche müssen
unterstützt werden, um Überbeanspruchung der kompletten Einheit zu verhindern.
Wenn die Einheit bestehend aus lichtdurchlässigem Rohrbogen und Schlauchadapter nach dem Anschließen an
den UV-Einlass bzw. Auslass gedreht wird, muss die angebrachte Sicherheitsmutter erneut angezogen werden, um
eine gute wasserdichte Abdichtung sicherzustellen. Wenn die Einheit bestehend aus lichtdurchlässigem Rohrbogen
und Schlauchadapter zufällig angestoßen oder angeschlagen wird, oder nach einer Wartung, dann sollte die Einheit
bestehend aus lichtdurchlässigem Rohrbogen und Schlauchadapter überprüft werden, um sicherzustellen, dass
diese noch immer richtig ausgerichtet und angebracht ist.
Nichtbeachtung dieser Anweisungen oder der Durchführung der genannten Kontrollen können zu
Wasseraustritt führen. Im Zweifelsfall immer sicherstellen, dass die Einheit wasserdicht ist.

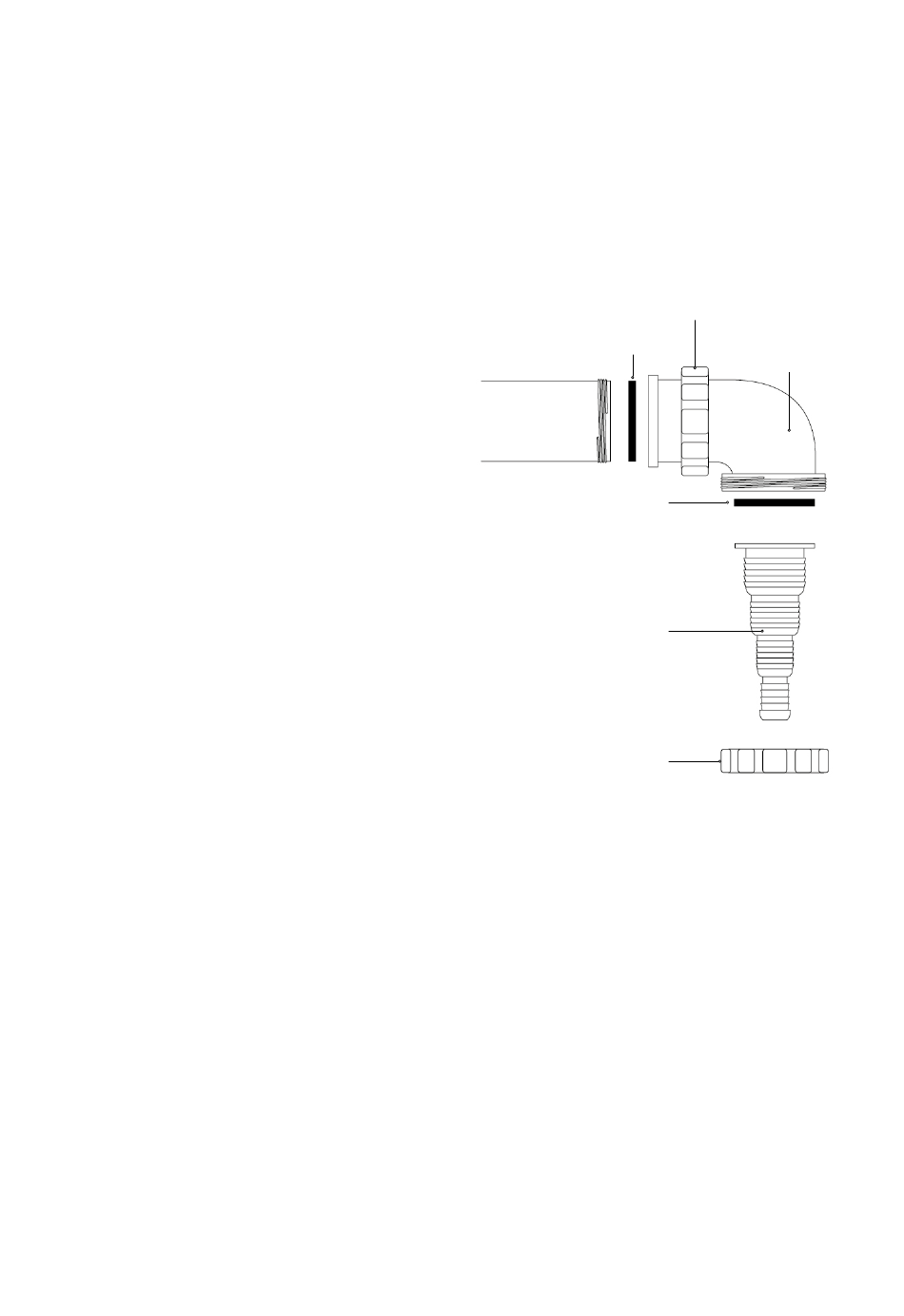

VECTON DICHTUNG
EINLASS/AUSLASS
DICHTUNG
Lichtdurchlässiges Rohrbogenzubehör
Bestellcode: 5249-L
SCHLAUCHADAPTER
SICHERHEITSMUTTER
26
EINGEPASSTE
SICHERHEITSMUTTER
LICHTDURCHLÄSSIGER
ROHRBOGEN
