Aansluiting met een onbuigzame buis
Dit toestel kan ook op de volgende manieren met een onbuigzame buis worden aangesloten:

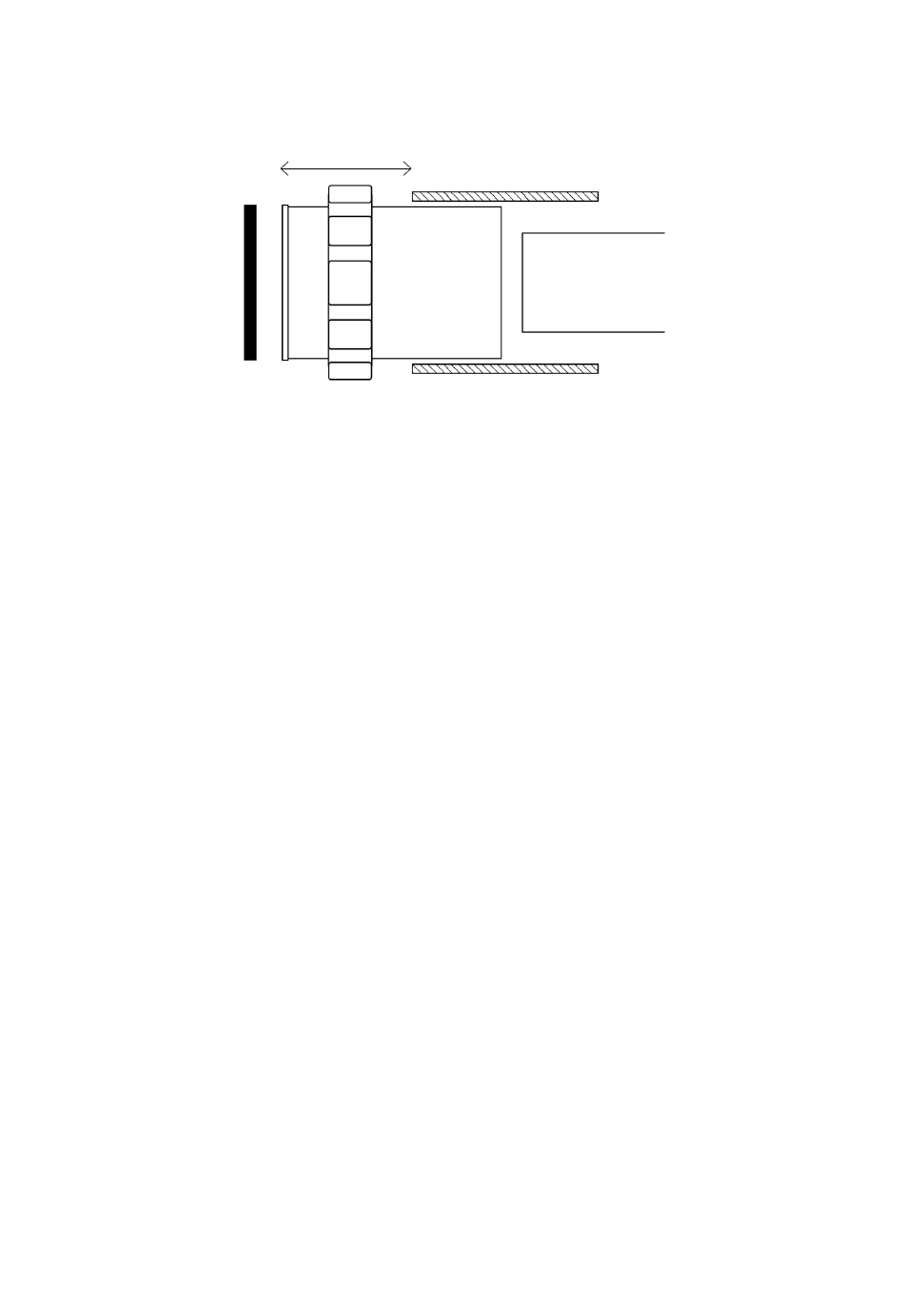

1. Met gebruik van TMC universele buisadaptors die u bij uw aquariumverdeler kunt kopen (onderdeelnr.
PCADRPACTO4). Deze moeten worden aangesloten zoals in het onderstaande diagram wordt getoond.
PAKKING
• Wanneer u een 40mm verkleefde plastic buis gebruikt, wordt de adaptor in de buis gelijmd. Het is uitermate
belangrijk dat u de borgmoer monteert voordat u de adaptor verkleeft in de 40mm buis. Wanneer u de twee
onderdelen verkleeft, moet er voldoende ruimte (20mm zoals wordt getoond) overblijven tussen de adaptor en
de 40mm buis zodat de borgmoer kan worden uitgebouwd.
• Wanneer u een 1" verkleefde buis gebruikt, wordt de buis in de eerste fase in de adaptor gelijmd.
• Wanneer u een 32mm verkleefde buis gebruikt, wordt de buis in de tweede fase in de adaptor gelijmd.
Belangrijk: Zodra u de twee onderdelen verkleefd hebt, moeten ze eerst volledig kunnen uitharden
voordat u de uiteindelijke verbinding maakt tussen de buisadaptor en de Vecton. Wanneer u de gelode
onbuigzame adaptors aan het toestel bevestigt, moet u ervoor zorgen dat de pakkingen correct
geplaatst zijn tussen het platte vlak van de buisadaptor en het platte vlak van de instroom/ uitstroom-
poorten. Gebruik geen voegmiddel of PTFE-tape.
Voor VS-onbuigzame afloding moet u de bovenstaande 1" buisoptie gebruiken.
2. Met gebruik van 1 1/2" BSP binnendraad plastic stekkers die verkrijgbaar zijn bij de meeste leveranciers van
plastic sanitair.
U mag de maximale stromingssnelheden niet overschrijden aangezien dit de efficiëntie van het toestel aanzienlijk
zal beperken.
Vecton UV 400
Vecton UV 600
Vecton titanUV 550
Vecton titanUV 850
Gebruik steeds een slang met de grootst mogelijk diameter, op die manier krijgt u een maximale efficiëntie van uw
waterpomp.
20mm
BORGMOER
STROMINGSSNELHEID
Voor aquaria tot 400 liter • Maximale stroming/uur: 1300 liter
Voor aquaria tot 600 liter • Maximale stroming/uur: 1900 liter
Voor aquaria tot 550 liter • Maximale stroming/uur: 1650 liter
Voor aquaria tot 850 liter • Maximale stroming/uur: 2550 liter
40mm VERKLEEFDE
PLASTIC BUIS
1" OF 32mm
VERKLEEFDE
PLASTIC BUIS
