1. Infilare il manicotto di quarzo nel corpo in plastica bianca.
2. Controllare che gli anelli torici siano montati in modo corretto sulle estremità del manicotto di quarzo. In caso
contrario si potrebbero verificare delle perdite quando si apre il rubinetto dell'acqua.
3. Se si sta effettuando la sostituzione annuale della lampada, usare anelli torici nuovi. Serrare saldamente a mano
i raccordi a pressione.
4. Montare una lampada nuova.
5. Rimettere a posto i cappucci e premere il corpo dell'ultravioletto nella base.
Attenzione: Accertarsi che il cavo di alimentazione sia appositamente sistemato nella scanalatura della
base (vedere punto 2 nell'illustrazione).
Attenzione: Prima di rimontare il coperchio, verificare che la guarnizione tubolare in gomma sia
correttamente posizionata nell'apposita rientranza della base (vedere punto 3 nell'illustrazione).
6. Ricollegare e aprire l'alimentazione dell'acqua per controllare che non vi siano perdite prima di riallacciare
l'apparecchio all'alimentazione di rete. Rimontare il coperchio prima di accendere l'unità.
Attenzione: Per garantire una chiusura ermetica, accertarsi che le tre viti di fissaggio del coperchio
siano ben strette e che il coperchio sia fissato alla base.
3
2
1
IMPORTANTE: Il corpo in plastica ed eventuali raccordi terminali forniti con questa unità consistono di
polimeri specificamente stabilizzati per proteggerli dagli effetti della luce UVC emessa dalla lampada.
Nonostante tale protezione, il corpo in plastica e i raccordi terminali verranno erosi dai raggi UVC e dal
flusso d'acqua.
Dovrebbero essere ispezionati, quindi, come fatto di routine ogni volta che si sostituisce la lampada per verificare che
non siano consumati eccessivamente. Pezzi di ricambio a prezzi convenienti sono disponibili presso il proprio fornitore
di prodotti acquatici locale.

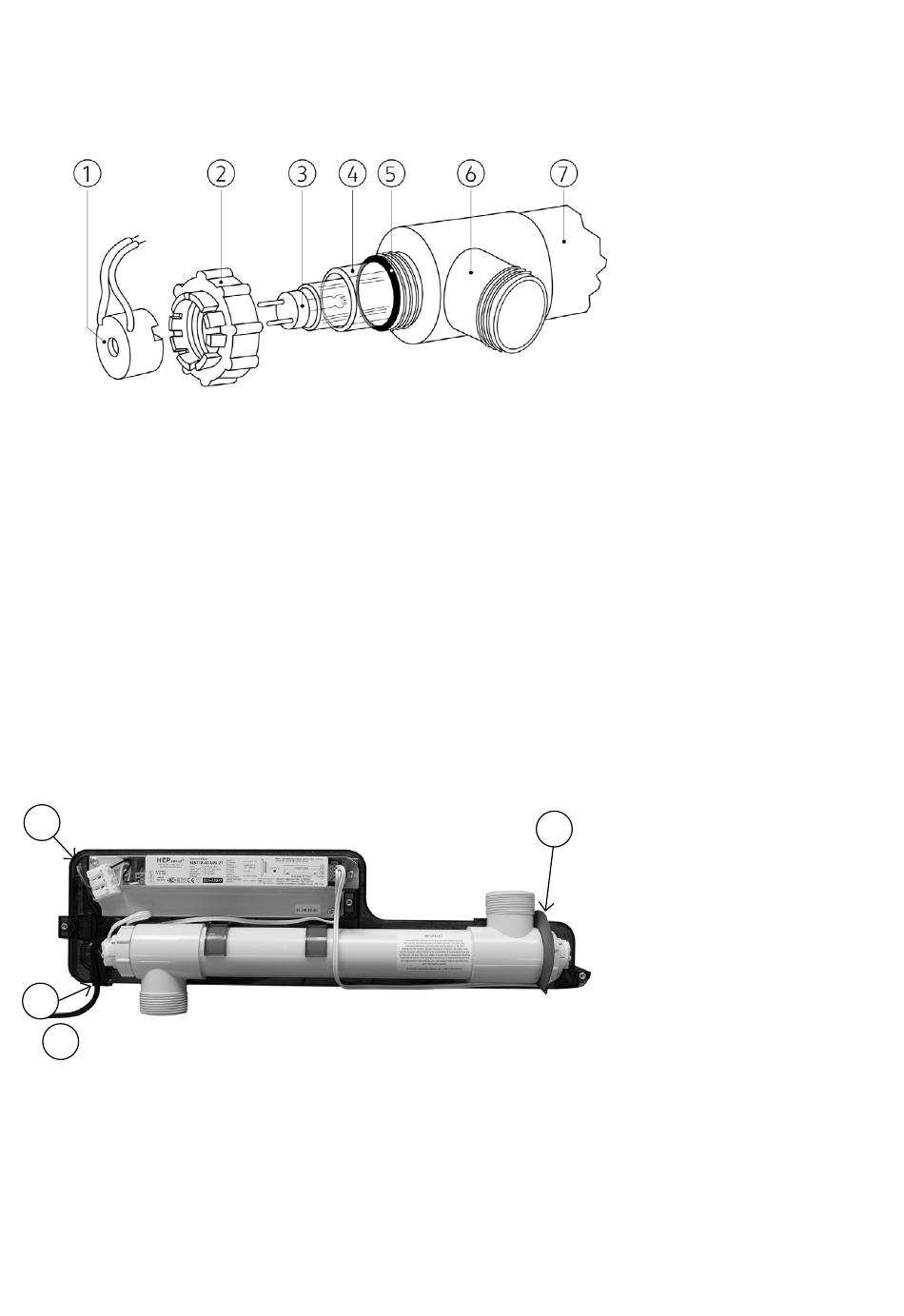

PROCESSO DI ASSEMBLAGGIO
41
1. CAPPUCCIO TERMINALE
2. RACCORDO A PRESSIONE
3. LAMPADA UV
4. MANICOTTO DI QUARZO
5. ANELLO TORICO
6. PRESA PER RACCORDO
7. CORPO PRINCIPALE BIANCO
4
1. CAVO DI ALIMENTAZIONE
2. SCANALATURA GUIDACAVO
3. GUARNIZIONE TUBOLARE DI GOMMA
4. GUARNIZIONE IDROREPELLENTE
