TMC Vecton UV 400 Anweisungen Seite 38

Accessorio con Raccordo a Gomito
Il raccordo a gomito consente di orientare le tubazioni in maniera flessibile.

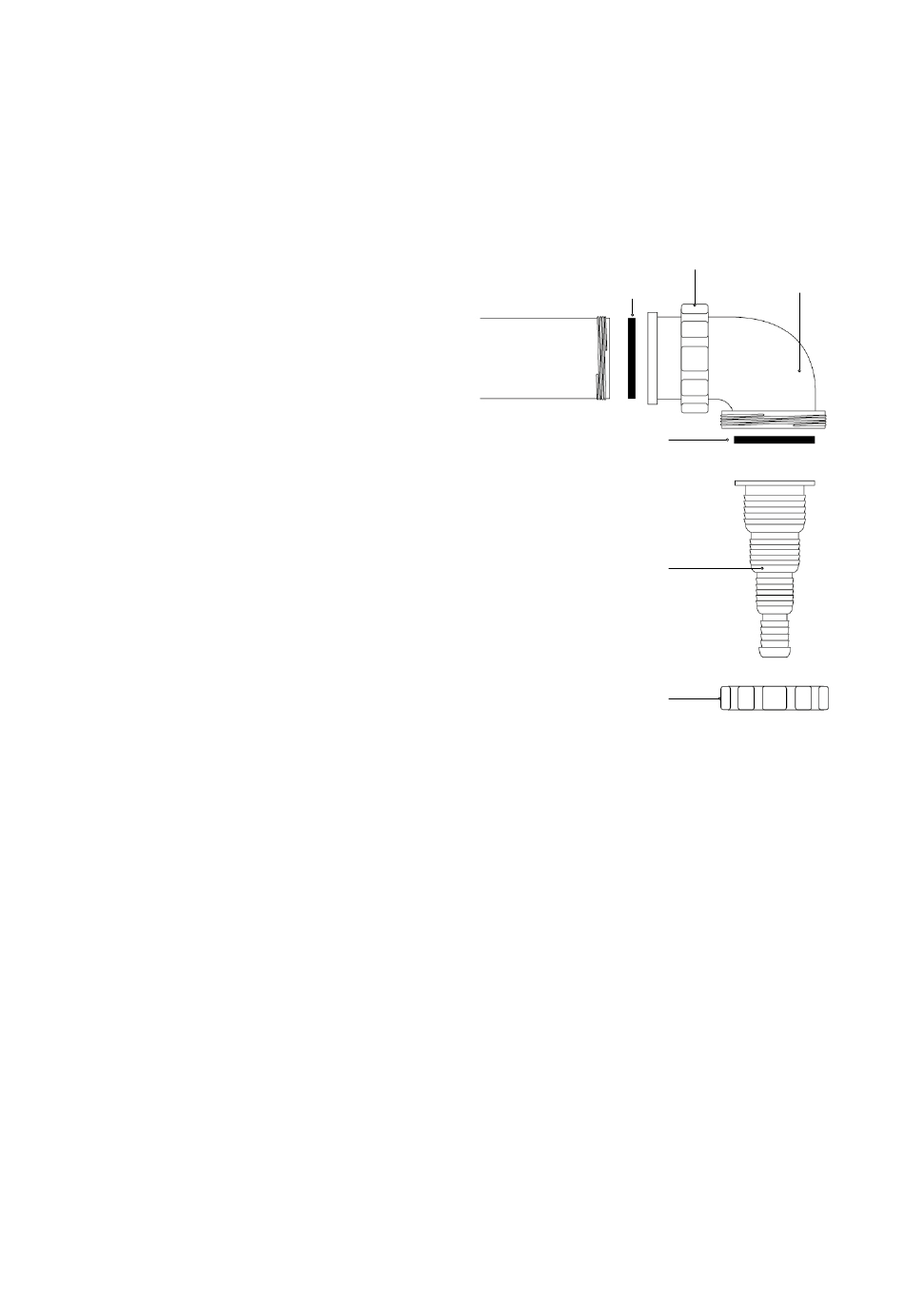

Come si vede dal diagramma, l'estremità con il controdado filettato può essere raccordata con l'ingresso o l'uscita
dell'unità UV.
È importante posizionare correttamente la guarnizione sulla faccia dell'ingresso/uscita UV e stringerla tra la stessa
e quella del raccordo a gomito.
Procedura di montaggio:
1. Inserire la resca nell'estremità del raccordo a gomito
come mostrato nel diagramma.
2. Inserire il proprio tubo flessibile (non fornito) nella
resca.
3. Inserire l'insieme
nell'ingresso/uscita dell'unità UV, assicurandosi che
la giunzione sia posizionata correttamente come
descritto sopra. Il controdado su misura deve essere
ora serrato sull'ingresso/uscita, assicurandosi che sia
ben serrato a mano per evitare eventuali perdite di
acqua.
Nota Bene: L'insieme raccordo a gomito/resca non può sostenere pesi eccessivi. Se si utilizzano tubi
di plastica lunghi o a serpentina è necessario dotarli di sostegno per evitare un'eccessiva tensione
dell'insieme.
Se l'insieme raccordo a gomito/resca viene ruotato dopo essere stato collegato all'ingresso/uscita UV, il controdado
su misura deve essere serrato nuovamente per assicurarne la tenuta stagna.
Se l'insieme raccordo a gomito/resca viene colpito o urtato per errore, o se si è svolto un intervento di manutenzione,
si consiglia di controllare l'insieme raccordo a gomito/resca per assicurarsi che sia ancora posizionato e inserito
correttamente.
Se non si seguono le presenti istruzioni o non si svolgono i succitati controlli potrebbe verificarsi una
perdita d'acqua. In caso di dubbio, controllare che l'insieme sia a tenuta stagna.
raccordo a gomito/resca
Vecton
GUARNIZIONE
INGRESSO/USCITA
GUARNIZIONE
Accessorio con Raccordo a Gomito
Codice ordine: 5249-L
RESCA
CONTRODADO
38
CONTRODADO
SU MISURA
RACCORDO A
GOMITO
