Procedimiento De Instalación - TMC Vecton UV 400 Anweisungen

Accesorio de Codo Transparente
El codo ofrece diversas orientaciones del tubo flexible.

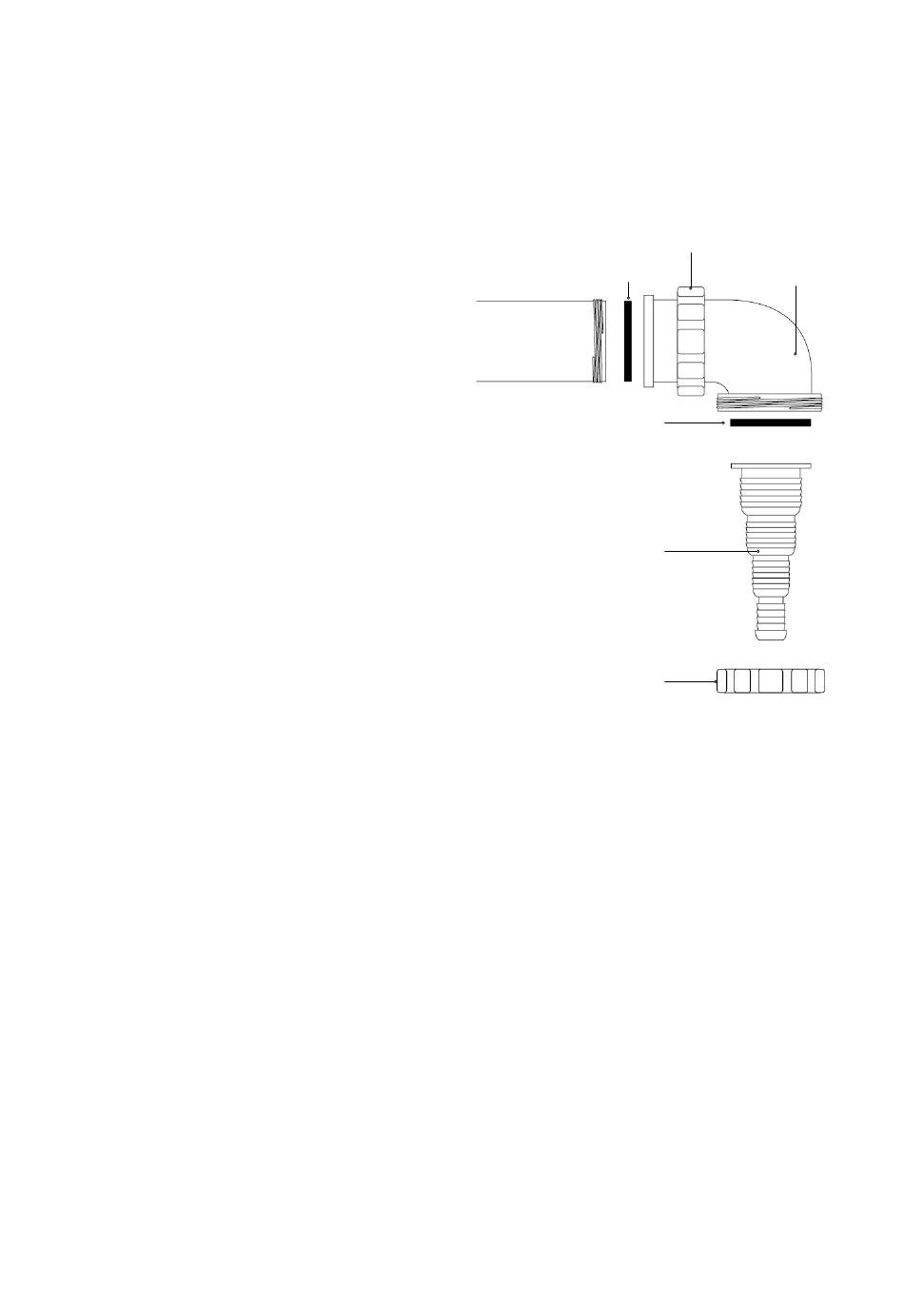

Tal y como muestra el diagrama, el extremo con la contratuerca roscada se puede instalar tanto en la entrada como
en la salida de la unidad UV.
Es importante colocar correctamente la junta en la boca de la entrada/salida UV y sujetarla entre esta boca y la boca
del codo transparente.
Procedimiento de instalación:
1. Coloque la derivación de la manguera en el extremo
del codo transparente tal y como se muestra en el
diagrama.
2. Coloque el tubo flexible (no incluido) en la derivación
de la manguera.
3. Coloque toda la unidad montada del codo
transparente y la derivación de la manguera en
la entrada/salida de la unidad UV asegurándose
de que la junta está correctamente posicionada
tal y como se ha descrito anteriormente. Ahora
debe apretar la contratuerca en la entrada/salida
asegurándose de que está bien apretada a mano
para impedir escapes de agua.
OSBERVE QUE: La unidad montada del codo transparente y la derivación de la manguera no puede
soportar un peso excesivo. Si tiene tramos de tubo de plástico largos o incómodos, debe sujetarlos para
impedir que supongan un peso excesivo para la unidad completa.
Si se gira la unidad de codo transparente y derivación de la manguera después de estar conectada a la entrada/salida
UV, debe volver a apretar la contratuerca para garantizar que la unidad mantenga aún el sello hermético.
Si se golpea o se cae la unidad de codo transparente y derivación de la manguera, o si se han realizado labores de
mantenimiento, debe revisar la unidad de codo transparente y derivación de la manguera para asegurarse de que
siga correctamente colocada.
En caso de no seguir estas instrucciones o no realizar las comprobaciones indic das anteriormente, se
podrían producir escapes de agua. Si tiene alguna duda, compruebe que la unidad está hermética.
VECTON
JUNTA
ENTRADA/SALIDA
Accesorio de Codo Transparente
Código de pedido: 5249-L
DERIVACIÓN
MANGUERA
CONTRATUERCA
19
CONTRATUERCA
INSTALADA
CODE
TRANSPARENTE
JUNTA
DE LA
