TMC Vecton UV 400 Anweisungen Seite 22

Separe el ensamblado de las fuentes de alimentación eléctrica y de suministro de agua antes de retirar
la tapa de la unidad.
Precaución: Si la tapa de la unidad se encuentra húmeda, seque cualquier rastro de agua suavemente
antes de quitarla para su reparación o mantenimiento. Esto evitará que los componentes eléctricos se
mojen accidentalmente.
1. Retire la tapa y levante el cuerpo de plástico blanco hacia afuera. Para desarmarlo, extraiga los portalámparas
de plástico blanco en cualquiera de los extremos (ver diagrama) y deslice la lámpara hacia afuera con cuidado.
2. A continuación, desatornille los dos accesorios de compresión ubicados en cualquiera de los extremos del cuerpo
de plástico blanco (ver diagrama) y deslice las dos juntas tóricas hacia afuera.
3. Luego deslice la manga de cuarzo también hacia afuera. Limpie la manga y pula con un trapo suave o toalla de
papel. Si reside en un área con agua dura, podría encontrar rastros de calcáreos sobre la manga de cuarzo. Podrá
retirarlos fácilmente mojando la manga en una solución de decapado para teteras patentada. Si no realizara esto,
limitará la eficacia de la lámpara de rayos UV.
1. Deslice la manga de cuarzo nuevamente dentro del cuerpo de plástico blanco.
2. Asegúrese de ubicar las juntas tóricas de forma apropiada en los extremos de la manga de cuarzo. La omisión de
este paso generará pérdidas al encender el suministro de agua.
3. Si lleva a cabo la sustitución anual de la lámpara, utilice juntas tóricas nuevas.
4. Ajuste los accesorios de compresión manualmente con firmeza. Coloque una lámpara nueva. Coloque nuevamente
los portalámparas y la unidad dentro de la base.
Precaución: Asegúrese de que el cable de alimentación eléctrica principal se encuentre debidamente
ubicado en la ranura para dicho fin ubicada en la base (vea el punto 2 en el diagrama).
Precaución: Antes de sustituir la tapa asegúrese de que la junta tubular de goma se encuentre ubicada
correctamente en la ranura de la base (vea el punto 3 en el diagrama).
5. Conecte nuevamente y encienda el suministro de agua para verificar que no haya pérdidas antes de conectar el
suministro eléctrico.
6. Retire la tapa antes de colocar el interruptor de la unidad en la posición de On (encendido).
Precaución: Para lograr un sellado adecuado, asegúrese de que los tres tornillos que sostienen la tapa
se encuentren totalmente ajustados, sujetan la tapa a la base.

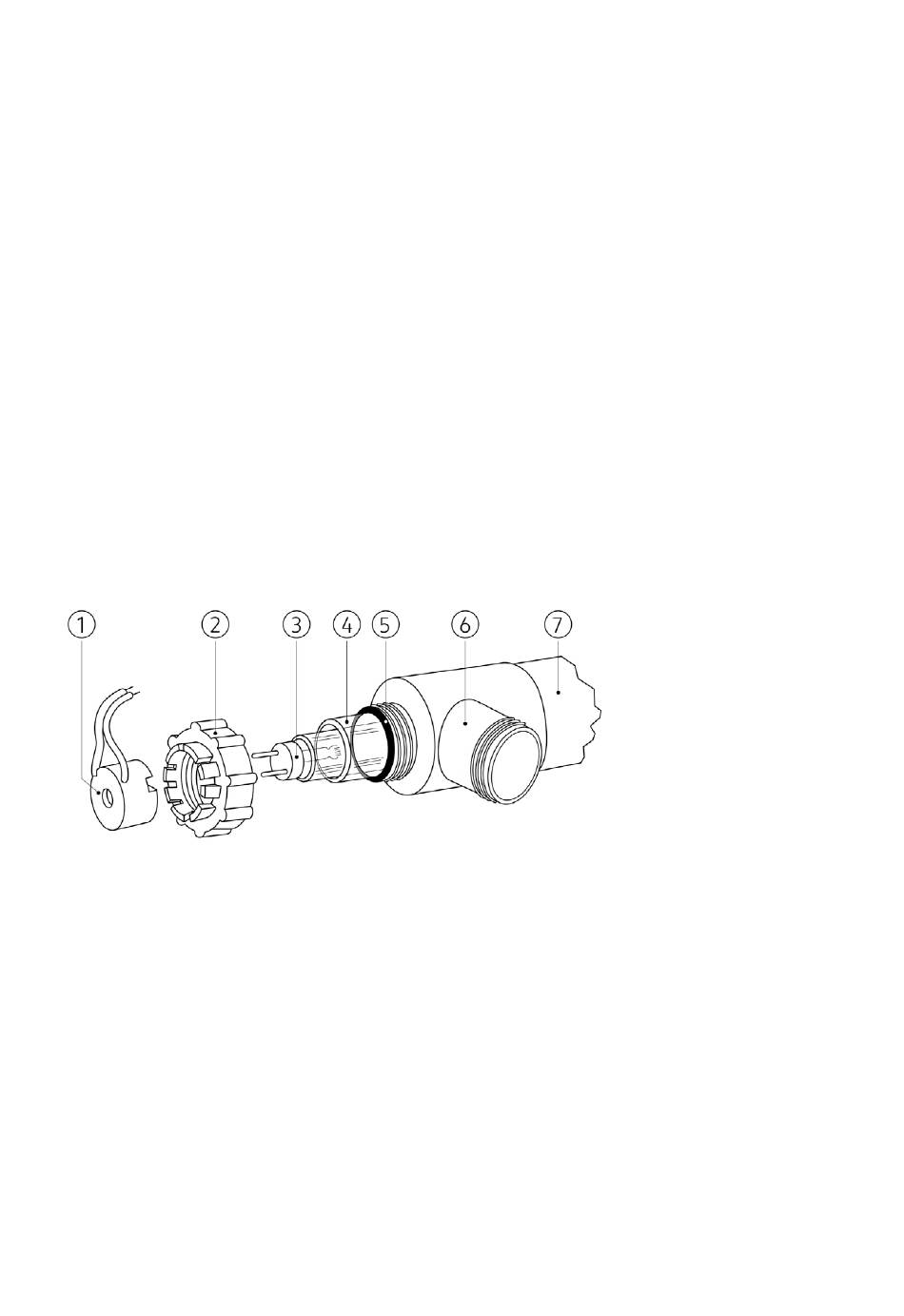

SUSTITUCIÓN DE LA LÁMPARA Y LIMPIEZA DEL CUARZO
PROCESO DE MONTAJE
22
1. TAPA
2. DISPOSITIVO DE COMPRESIÓN
3. LÁMPARA UV
4. MANGA DE CUARZO
5. ARO TÓRICO
6. ENCAJE DEL ACOPLAMIENTO
PARA MANGUERA
7. CUERPO BLANCO
