Montagem Das Peças - TMC Vecton UV 400 Anweisungen

Desligue a ficha da tomada de corrente eléctrica e feche a fonte de abastecimento de água antes de
Cuidado: Se a tampa de cobertura do equipamento estiver molhada quando for realizar uma operação de
reparação ou manutenção, limpe cuidadosamente a água antes de retirar a tampa. Isto evitará a entrada
acidental de água para dentro dos componentes eléctricos.
1. Retire a tampa de cobertura do equipamento e levante o corpo de plástico branco. Para desmontar o corpo, retire
as peças de fixação de plástico branco que se encontram em cada uma das extremidades (ver esquema) e faça
deslizar a lâmpada para fora cuidadosamente.
2. Em seguida, desaparafuse as duas peças de compressão que se encontram em cada uma das extremidades do
corpo de plástico branco (ver diagrama) e faça deslizar para fora os dois aros.
3. Depois, faça deslizar para fora a manga de quartzo. Limpe a manga, esfregando-a com um pano macio ou uma
toalha de papel. Se viver numa área de água dura, poderá encontrar alguma formação calcária na manga de
quartzo. Esta formação calcária poderá ser facilmente removida lavando a manga com um produto de remoção
de calcário utilizado para chaleiras de plástico. Se não remover as formações calcárias, a eficácia da lâmpada UV
diminuirá.
1. Faça deslizar a manga de quartzo de modo a que fique novamente encaixada no corpo de plástico branco.
2. Certifique-se de que coloca correctamente os aros nas extremidades da manga de quartzo. Se não o fizer, isto
causará infiltrações de água quando a ligação de água estiver aberta.
3. Quando realizar a substituição anual da lâmpada, utilize aros novos.
4. Aperte bem as peças de compressão com as mãos. Coloque uma lâmpada nova. Volte a pôr os suportes da
lâmpada e a colocar a unidade dentro da base.
Cuidado: Certifique-se de que o cabo eléctrico se encontra devidamente colocado na ranhura respectiva
existente na base (ver 2 no esquema).
Cuidado: Antes de voltar a colocar a tampa de cobertura do equipamento, certifique-se de que o
borracha protector tubular está correctamente colocado no orifício correspondente existente na base
(ver 3 no esquema).
5. Volte a colocar a tubagem de ligação à água e abra a fonte de abastecimento de água para verificar se existem
derrames antes de ligar o equipamento à tomada de corrente eléctrica.
6. Coloque a tampa de cobertura do equipamento antes de ligar o equipamento à electricidade.
Cuidado: Para que o equipamento fique devidamente vedado, aperte bem os três parafusos que fixam
a tampa de cobertura à base.
SUBSTITUIÇÃO DE LÂMPADA E LIMPEZA DO QUARTZO
retirar a tampa de cobertura do equipamento.

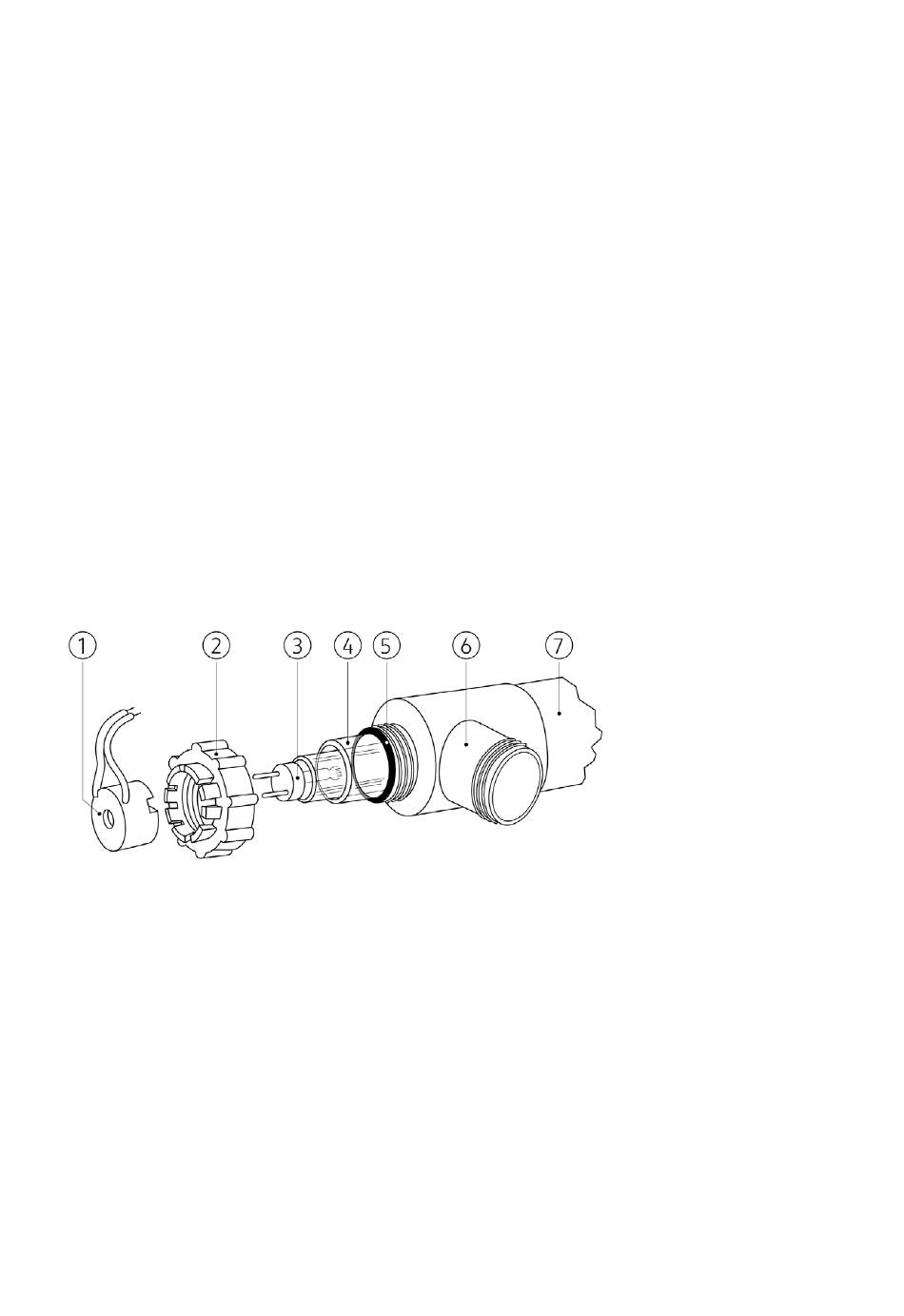

MONTAGEM DAS PEÇAS
15
1. SUPORTE DE LÂMPADA
2. PEÇA DE FIXAÇÃO
3. LÂMPADA UV
4. MANGA DE QUARTZO
5. ARO
6. CONECTOR DE MANGUEIRA
7. CORPO BRANCO
