Arbeitsgrundlagen

3.2.10 Unteren Riemenschutz entfernen und aufsetzen

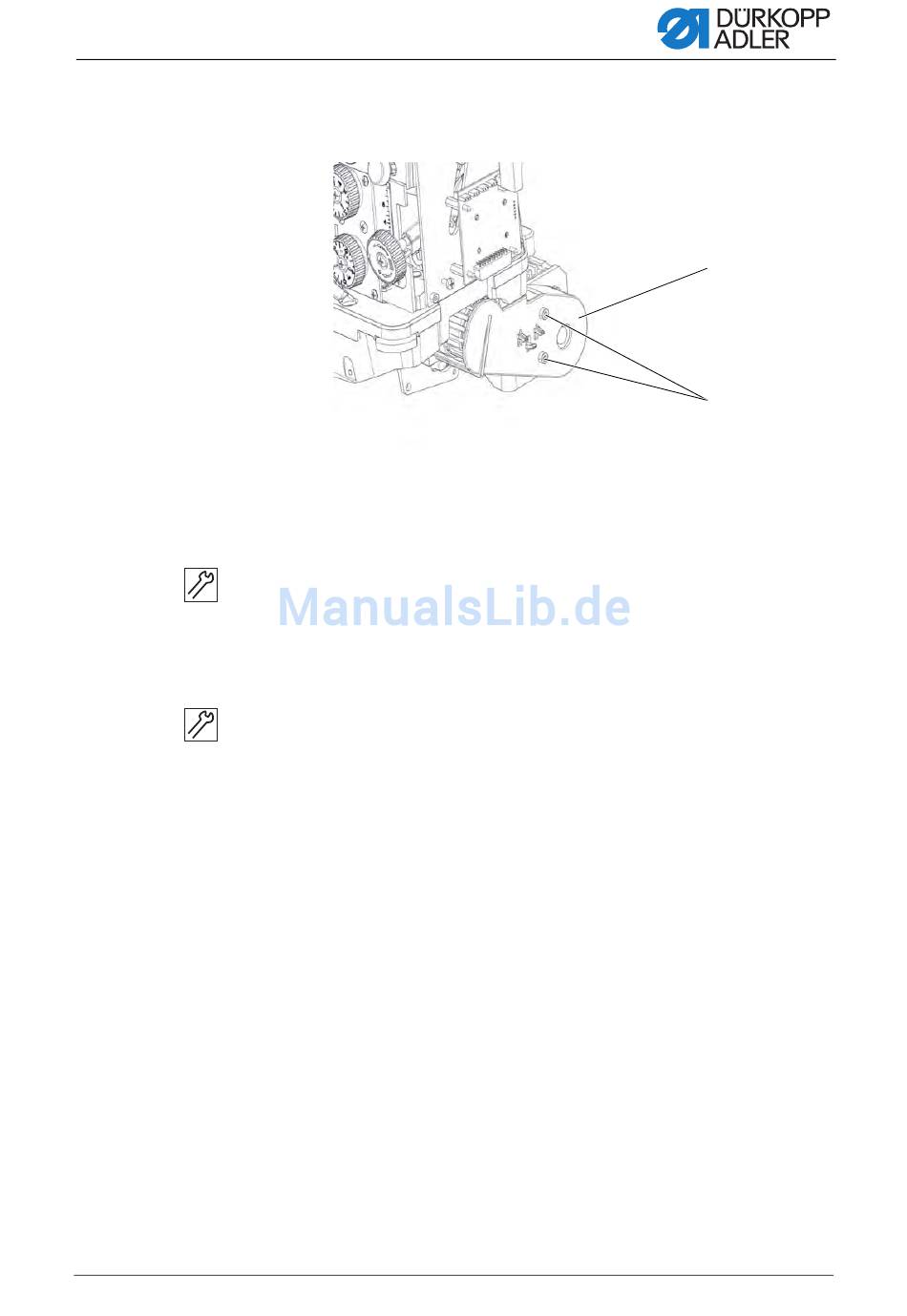

Abb. 10: Unteren Riemenschutz entfernen und aufsetzen
(1) - Schrauben
Riemenschutz entfernen
So entfernen Sie den Riemenschutz
1. Beide Schrauben (1) lösen.
2. Den Riemenschutz (2) nach rechts abnehmen.
Riemenschutz aufsetzen
So setzen Sie den Riemenschutz auf:
1. Den Riemenschutz (2) vorsichtig aufsetzen.
2. Den Riemenschutz mit beiden Schrauben (1) festschrauben.
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
Darauf achten, dass die Kabel nicht gequetscht werden.
②
①
(2) - Riemenschutz
