Fuß-Obertransport

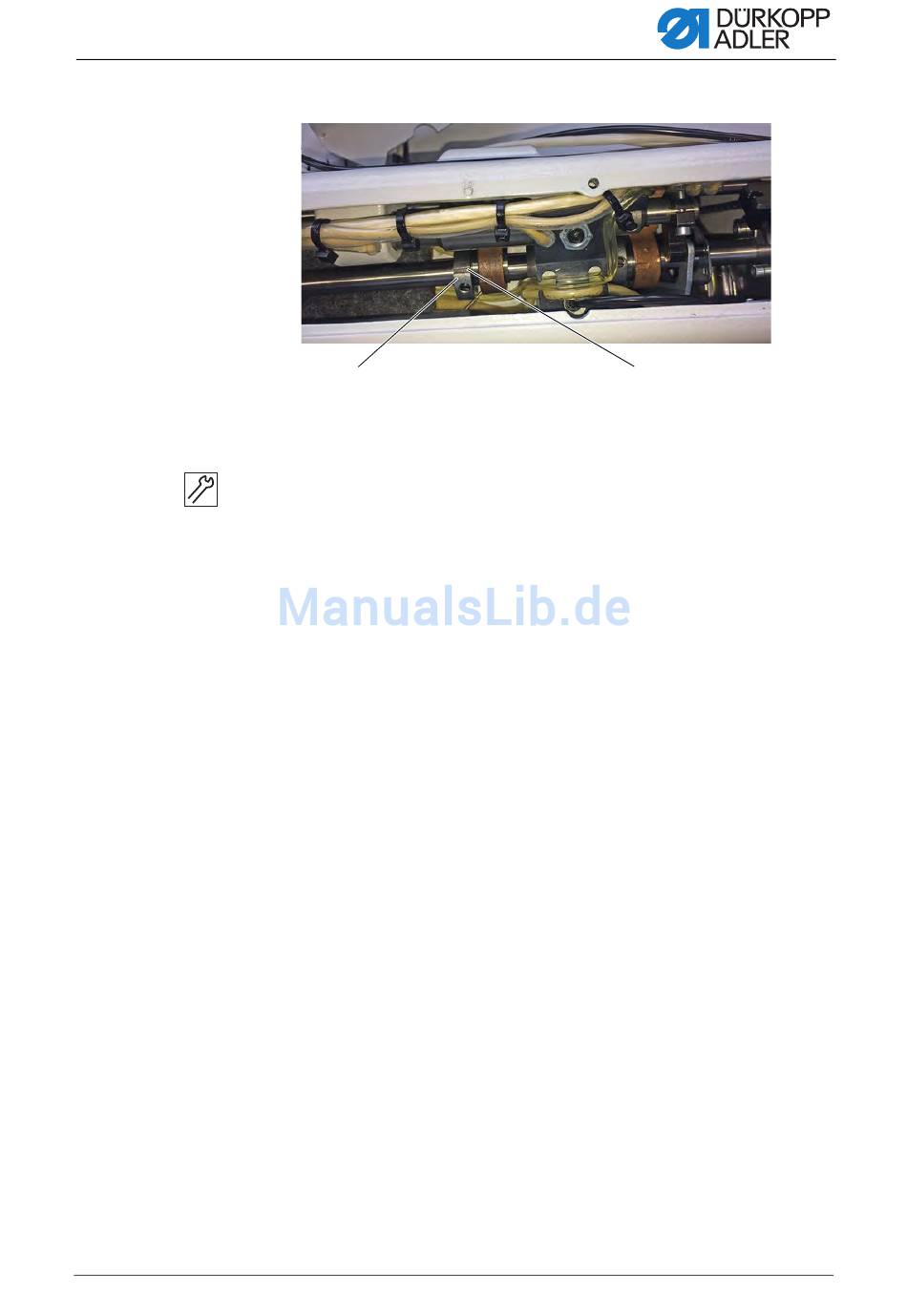

Abb. 58: Zeitpunkt der Schubbewegung einstellen (2)
(3) - Schrauben
So stellen Sie den Zeitpunkt der Schubbewegung ein:
1. Die Maschine in Position F arretieren.
2. Beide Schrauben des Schubexzenters (3) lösen.
3. Den Schubexzenter (3) so verdrehen, dass die Mitte der Vertiefung (4)
4. Beide Schrauben des Schubexzenters (3) festschrauben.
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
③
in Position F senkrecht nach oben steht (12 Uhr).
④
(4) - Vertiefung
73
