2. Armdeckel entfernen und Automatenoberteil umlegen
2.1 Armdeckel entfernen
4

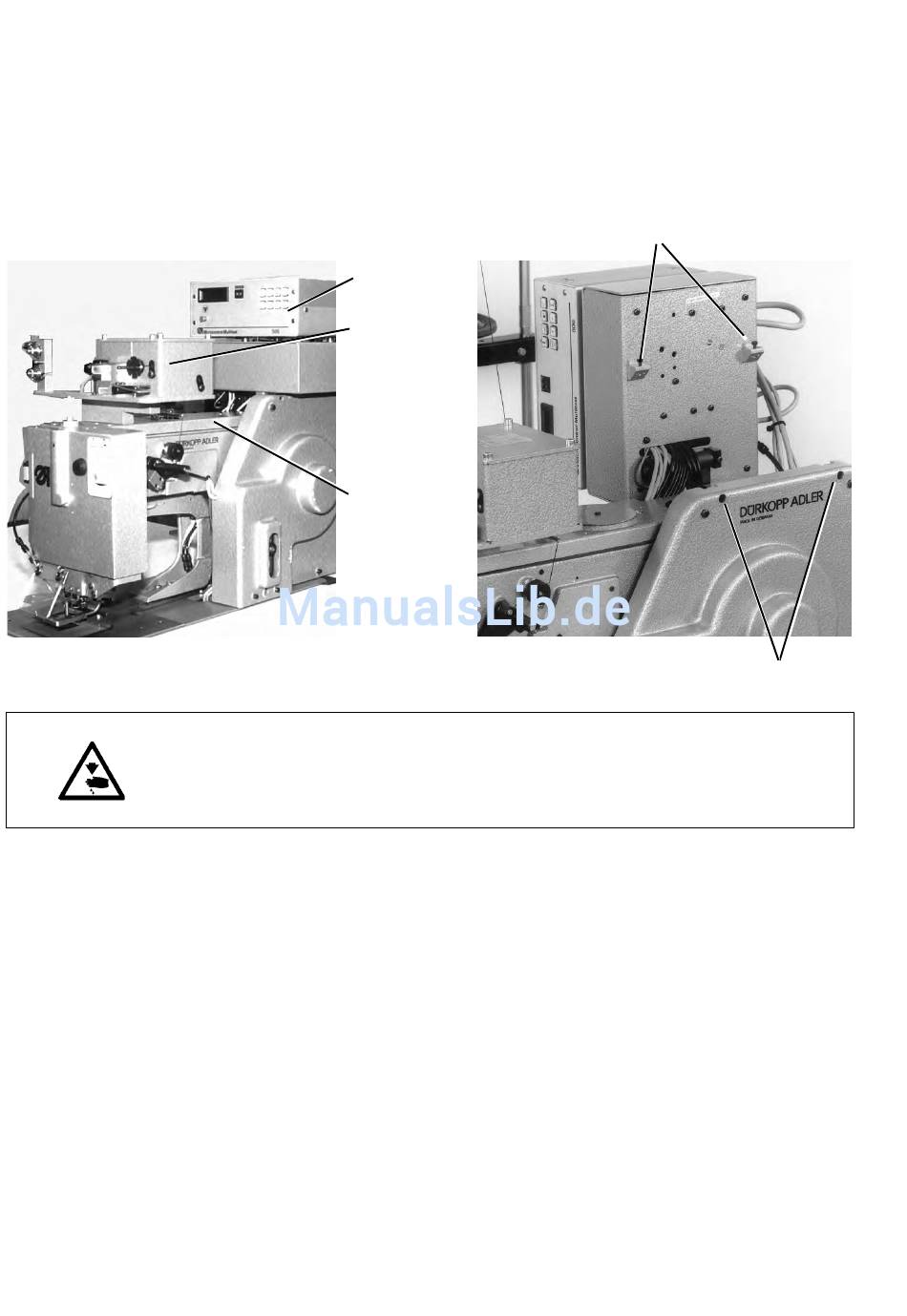

Für Servicearbeiten im Inneren des Automatenoberteiles ist der
Armdeckel 3 zu entfernen.
Hierzu muß zunächst das Microcontrol-Steuergerät 1 zur Seite ge-
schwenkt und der Spulerkasten 2 entfernt werden.
1
2
3
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nähautomat von Druckluftzufuhr trennen.
Armdeckel nur bei ausgeschaltetem Hauptschalter und abgestellter
Druckluftzufuhr entfernen.
Microcontrol-Steuergerät zur Seite schwenken
–
Innensechskantschrauben 4 geringfügig lösen.
Die Innensechskantschrauben sind durch die Bohrungen 5 in der
Verkleidung zugänglich.
–
Microcontrol-Steuergerät vorsichtig zur Seite schwenken.
4
5
