Greifer einstellen

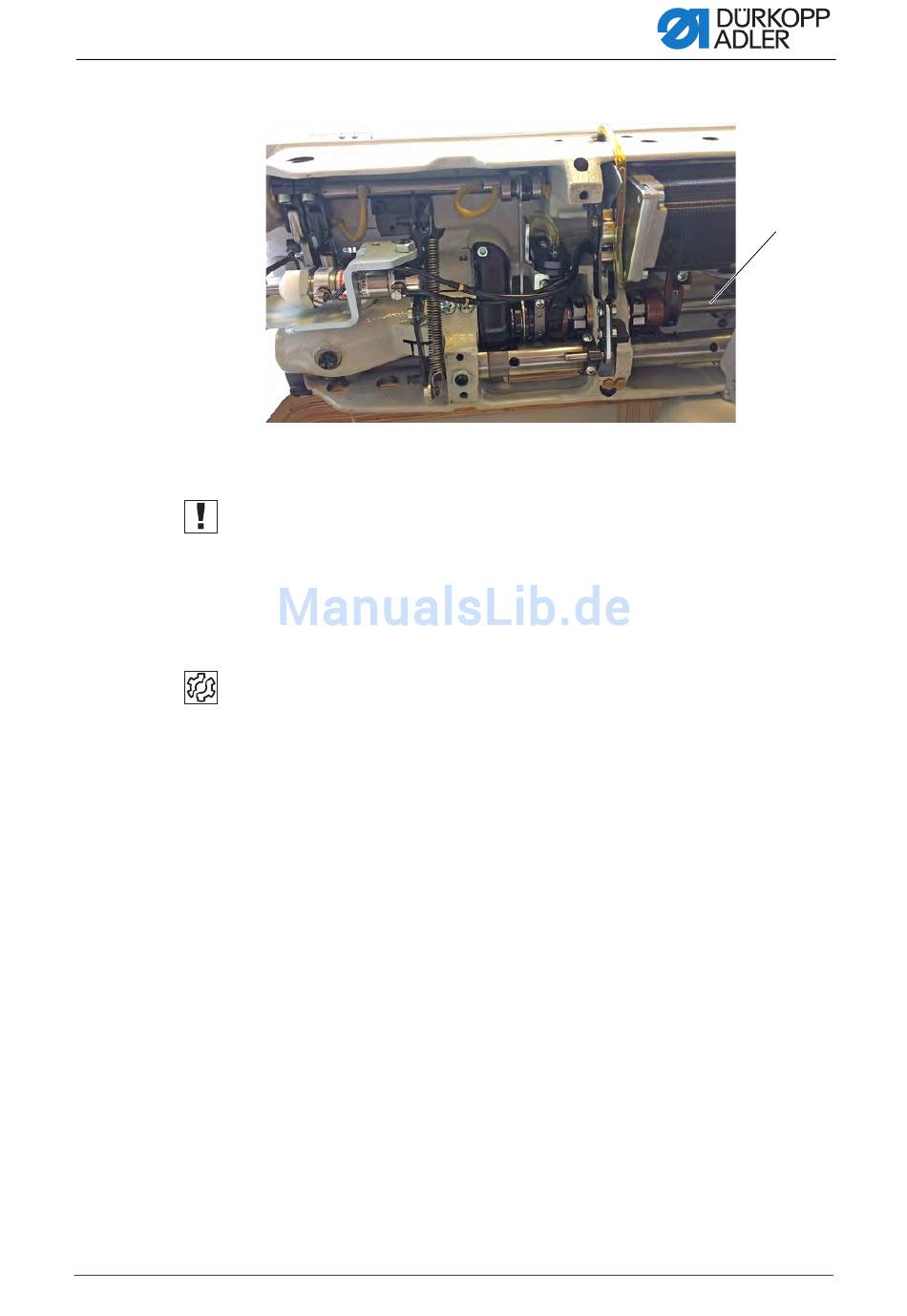

Abb. 34: Nadel-Ausweichbewegung einstellen (2)
(4) - Unterwelle
Wichtig
Wenn das Maß nicht mit dem errechneten Maß für die Nadel-Ausweich-
bewegung übereinstimmt, die Unterwelle (4) lösen und verschieben.
Beim Verstellen in axialer Richtung verändert sich das Ellipsenmaß im
Verhältnis 1:2, d. h. beim Verschieben der Unterwelle, z. B. um 0,2 mm,
verändert sich die Ellipsenbreite um 0,1 mm.
Störung
• Beschädigung des Greifers
• Beschädigung der Nadel
• Fehlstiche
• Fadenbruch
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
④
49
