Fuß-Obertransport
12 Fuß-Obertransport
Richtige Einstellung
Der Obertransport befindet sich im Gleichlauf mit dem Untertransport.
Es ist ein Leichthub vorhanden, d. h. in der Transportphase ist der Mittel-
fußdruck reduziert. Mittelfußdruck und Obertransportfuß-Druck sind sepa-
rat einstellbar.
12.1 Hubhöhe des Obertransports einstellen

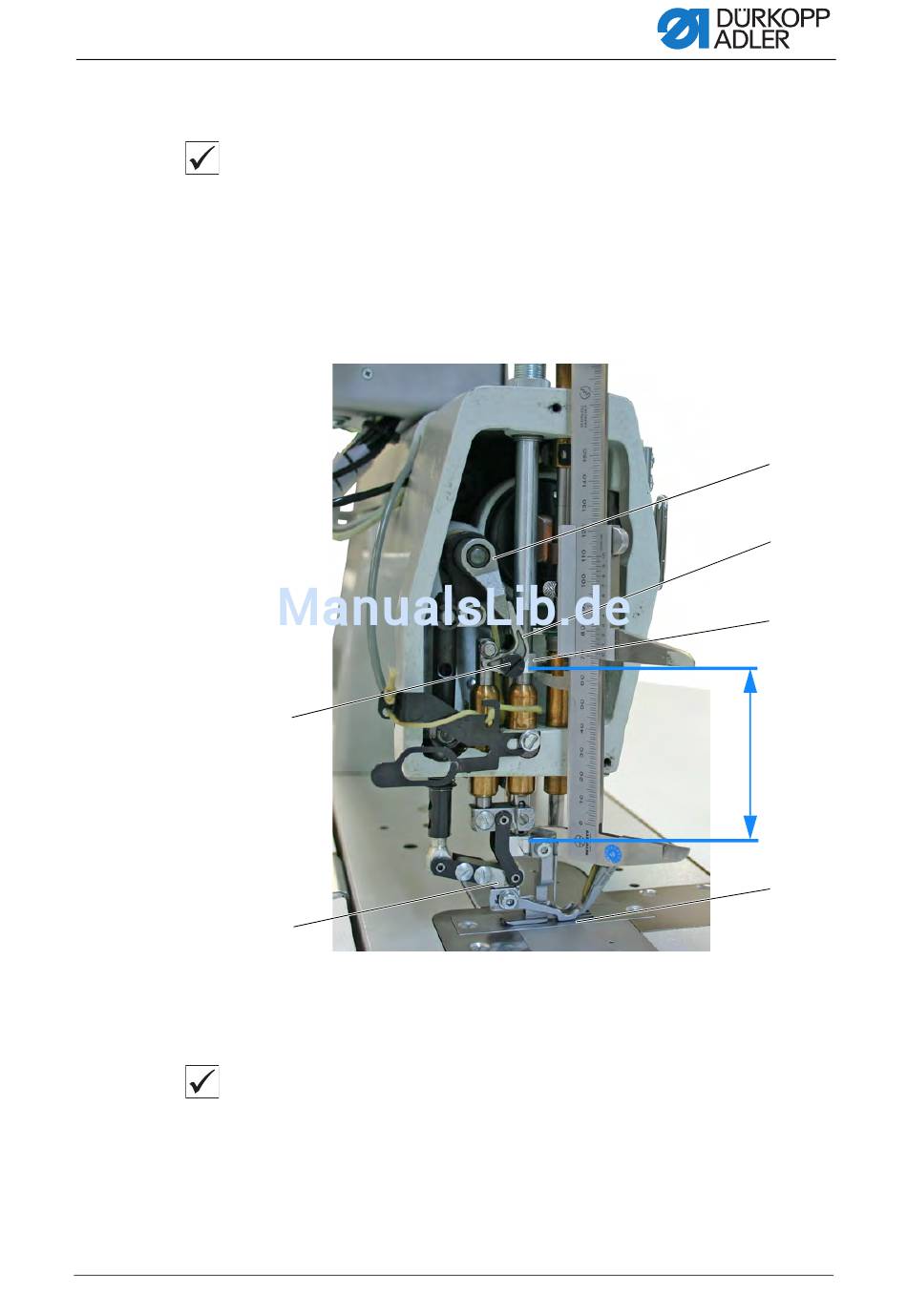

Abb. 53: Hubhöhe des Obertransports einstellen (1)
(1) - Schraube
(2) - Fuß-Befestigungskloben
(3) - Obertransport-Fuß
Richtige Einstellung
Der Obertransport-Fuß (3) hat einen maximalen Hub von 2 mm zur Stich-
platte.
Der Abstand X zwischen Fuß-Befestigungskloben (2) und
Lagerkloben (4) beträgt 71,5 mm.
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
①
②
(4) - Lagerkloben
(5) - Kipphebel
(6) - Hubwelle
⑥
⑤
④
X
③
69
