Fadengeberscheibe einstellen

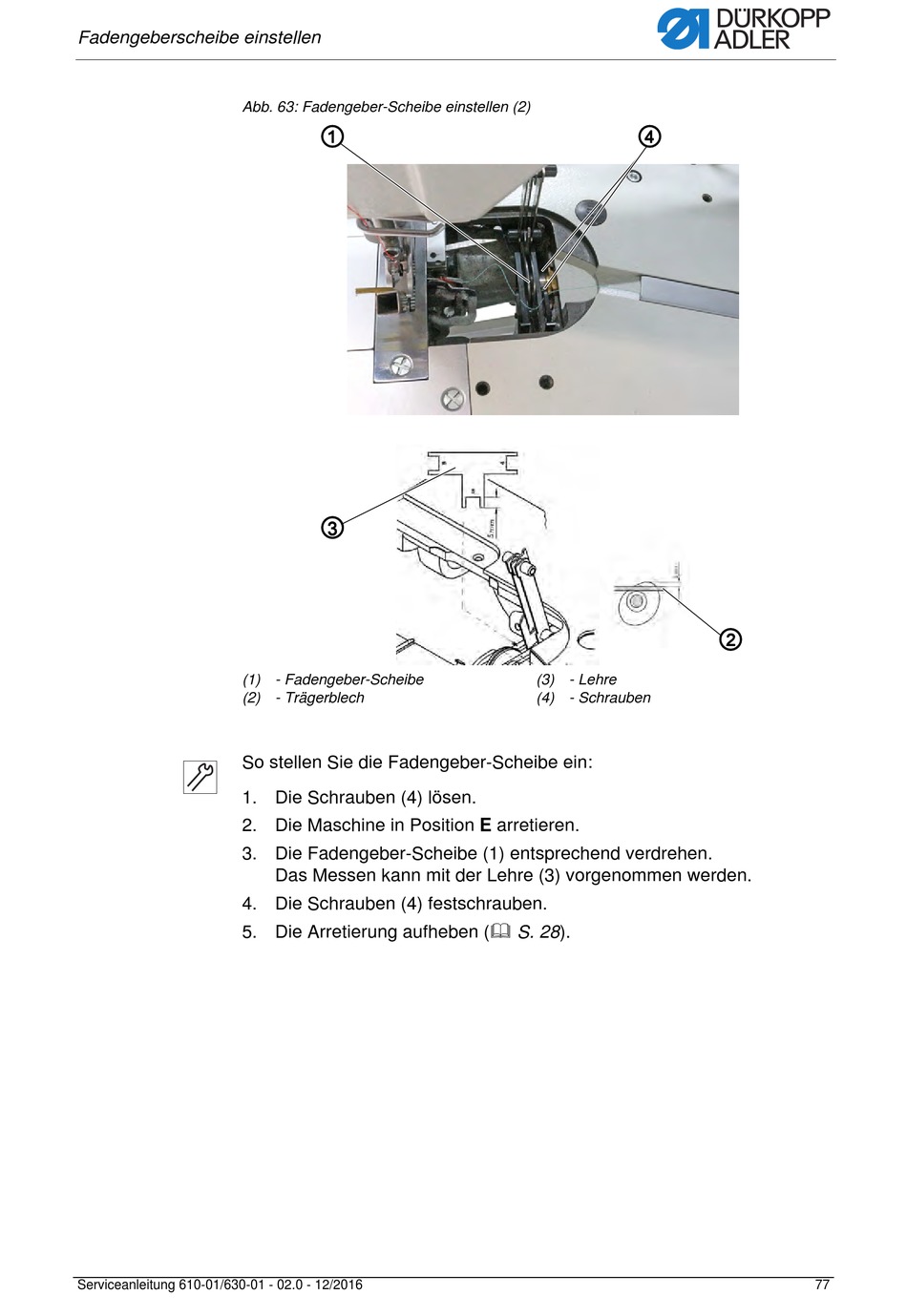

Abb. 63: Fadengeber-Scheibe einstellen (2)
(1) - Fadengeber-Scheibe
(2) - Trägerblech
So stellen Sie die Fadengeber-Scheibe ein:
1. Die Schrauben (4) lösen.
2. Die Maschine in Position E arretieren.
3. Die Fadengeber-Scheibe (1) entsprechend verdrehen.
4. Die Schrauben (4) festschrauben.
5. Die Arretierung aufheben ( S. 28).
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
①
③
Das Messen kann mit der Lehre (3) vorgenommen werden.
④
(3) - Lehre
(4) - Schrauben
②
